简易分板机说明书

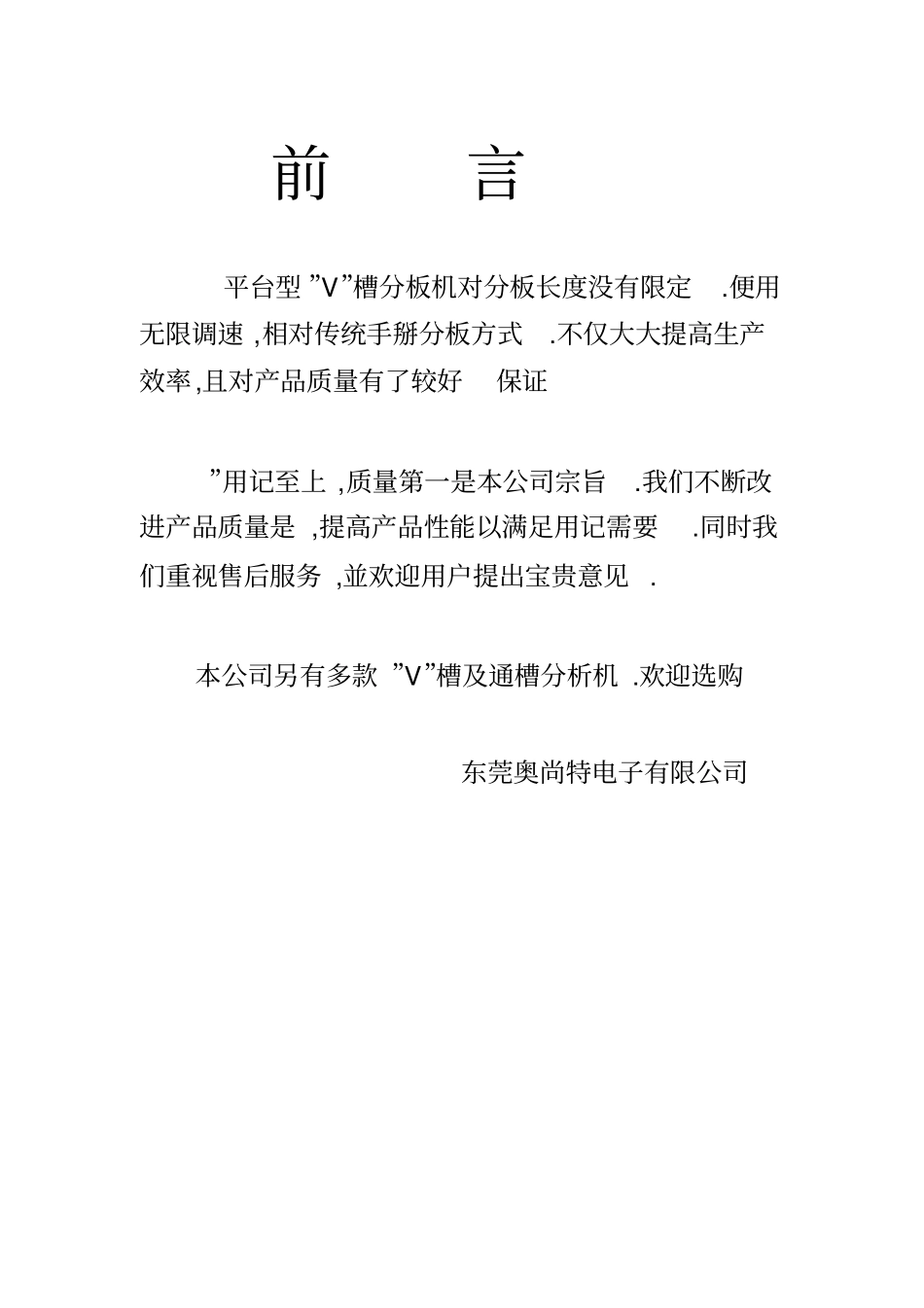

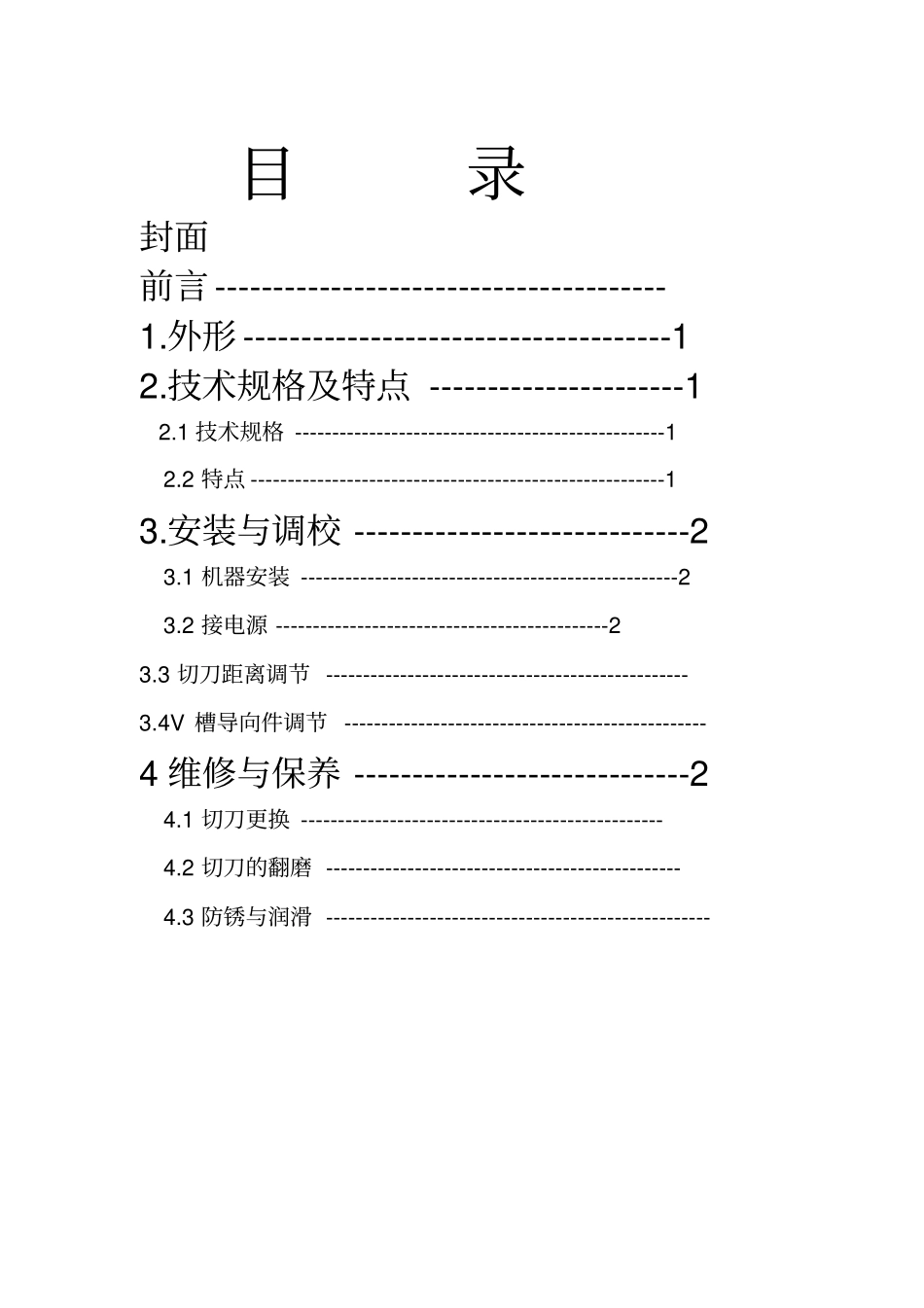

简易分板机 ASC-501 使用说明书前言平台型 ”V”槽分板机对分板长度没有限定.便用无限调速 ,相对传统手掰分板方式.不仅大大提高生产效率,且对产品质量有了较好保证”用记至上 ,质量第一是本公司宗旨.我们不断改进产品质量是 ,提高产品性能以满足用记需要.同时我们重视售后服务 ,並欢迎用户提出宝贵意见 . 本公司另有多款 ”V”槽及通槽分析机 .欢迎选购东莞奥尚特电子有限公司目录封面前言 --------------------------------------- 1.外形 -------------------------------------1 2.技术规格及特点 ----------------------1 2.1 技术规格 --------------------------------------------------1 2.2 特点 --------------------------------------------------------1 3.安装与调校 -----------------------------2 3.1 机器安装 ---------------------------------------------------2 3.2 接电源 ---------------------------------------------2 3.3 切刀距离调节 ------------------------------------------------- 3.4V 槽导向件调节 ------------------------------------------------- 4 维修与保养 -----------------------------2 4.1 切刀更换 ------------------------------------------------- 4.2 切刀的翻磨 ------------------------------------------------ 4.3 防锈与润滑 ---------------------------------------------------- 1 外形尺寸4252644092 技术规格及特点2.1 技术规格A:>0.25mm B:1.0mm(Max) Standard cutter: 标准切刀C2:2MM C1: 0.3MM 20 最大分板长度无限制分板厚度0.8-2.0(MM) 机器重量29KG 操作方式手动分板速度0~400mm/sec 工作电压220VAC 2.2 特点将分板时所产生的内应力减至最低而避免锡裂现象“V”槽导引装置可垂直调节高低,更快稳地适应不同厚度的基板切刀可多次翻磨再用切刀之外形可订造3.安装与调校机器可用手搬运放置机器的台面要平整 .稳固3.2 接电源在电源插处接上 220VAC50HZ 电源打开电源 , 下切刀转动 , 旋转调速器 , 改变转速3.3 切刀距离调节视图 1:松开下图中所示手柄1 旋转手柄 2 上切刀可垂直上下移动 ,确定位置后锁紧手柄 1 切刀刀距 ;可让一张 0.08mm 的薄纸通过 ,薄纸两面有明显刀痕但不断开视图一3.4 V 槽导引件调节视图 1:用手松开 2 颗螺丝 4,取下安全档板 ,2 用手松开 2 颗螺丝 3,手拿住 V槽导引件可做上下移动 ,距离调好后锁紧手扭螺丝3 4.维修与保养4.1 上切刀更换视图 1:松开手柄 1,旋转手扭 2,上移上刀与下切刀有3~5MM 间距 2.用手松开 2 颗螺丝 4,取下安全档板视图 2:将 5MM 六角匙置于 7 内,用 4MM 六角匙拆下四个螺钉8.可取下圆切刀 ,按相反次序可换上新切刀视图 2 4.2 切刀翻磨切刀允许翻磨 2~3 次防锈与润滑机器存放应在上下切刀加防锈油
