简易升降式机械车库使用说明书

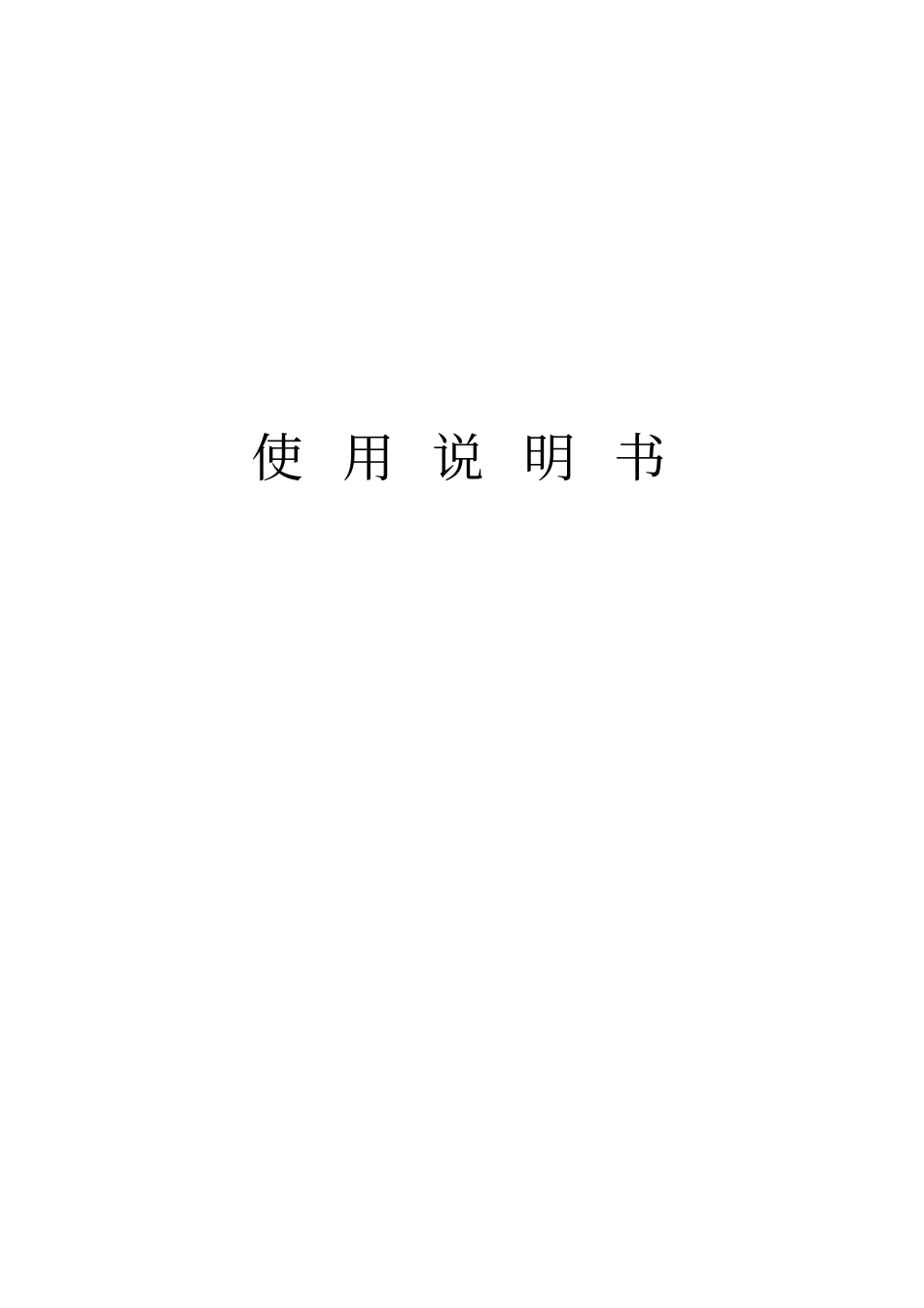

简易升降式机械车库使用说明书_第1页
1/11

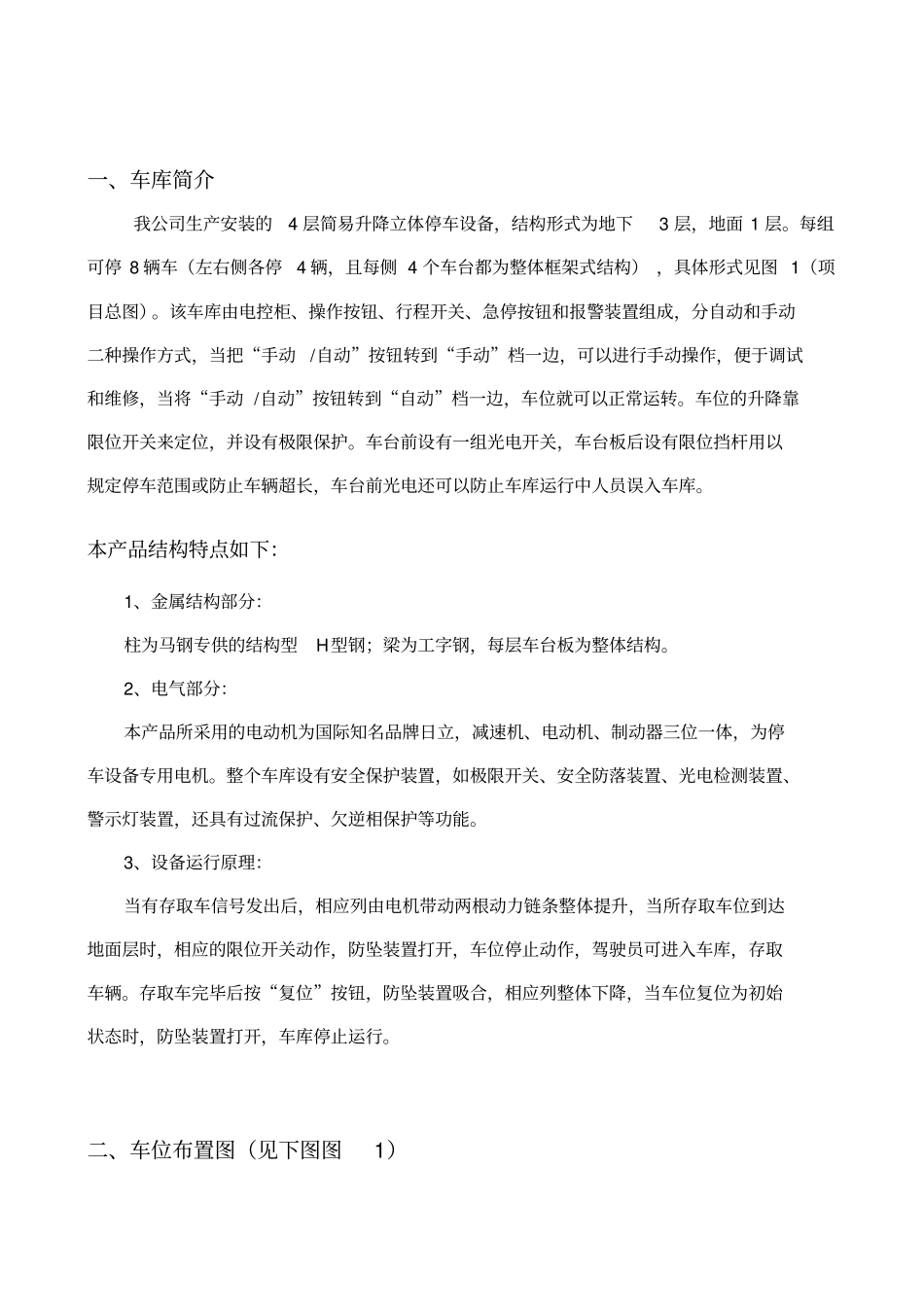

简易升降式机械车库使用说明书_第2页
2/11
简易升降式机械车库使用说明书_第3页
3/11

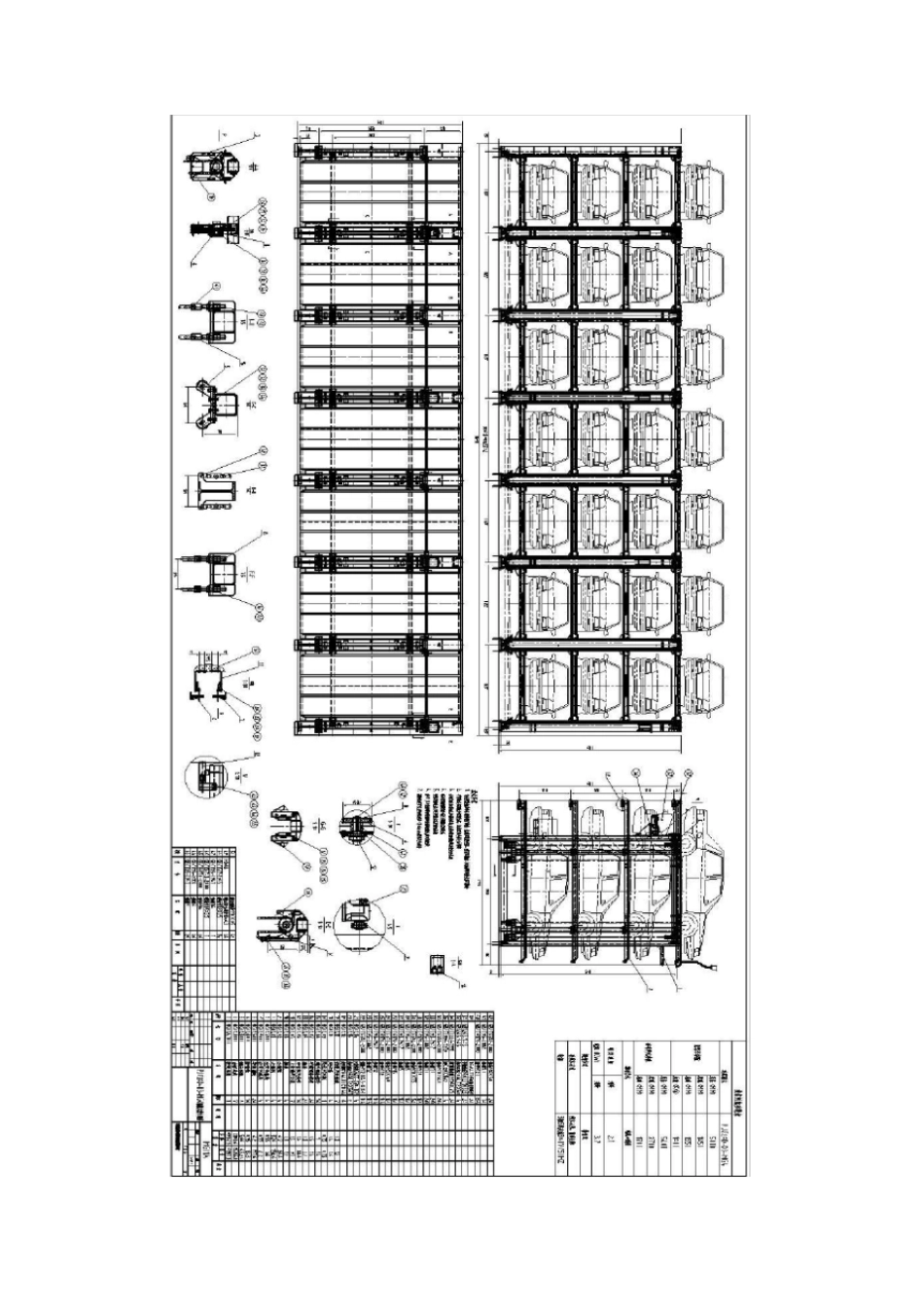

使 用 说 明 书一、车库简介我公司生产安装的4 层简易升降立体停车设备,结构形式为地下3 层,地面 1 层。每组可停 8 辆车(左右侧各停4 辆,且每侧 4 个车台都为整体框架式结构) ,具体形式见图 1(项目总图)。该车库由电控柜、操作按钮、行程开关、急停按钮和报警装置组成,分自动和手动二种操作方式,当把“手动/自动”按钮转到“手动”档一边,可以进行手动操作,便于调试和维修,当将“手动 /自动”按钮转到“自动”档一边,车位就可以正常运转。车位的升降靠限位开关来定位,并设有极限保护。车台前设有一组光电开关,车台板后设有限位挡杆用以规定停车范围或防止车辆超长,车台前光电还可以防止车库运行中人员误入车库。本产品结构特点如下:1、金属结构部分:柱为马钢专供的结构型H型钢;梁为工字钢,每层车台板为整体结构。2、电气部分:本产品所采用的电动机为国际知名品牌日立,减速机、电动机、制动器三位一体,为停车设备专用电机。整个车库设有安全保护装置,如极限开关、安全防落装置、光电检测装置、警示灯装置,还具有过流保护、欠逆相保护等功能。3、设备运行原理:当有存取车信号发出后,相应列由电机带动两根动力链条整体提升,当所存取车位到达地面层时,相应的限位开关动作,防坠装置打开,车位停止动作,驾驶员可进入车库,存取车辆。存取车完毕后按“复位”按钮,防坠装置吸合,相应列整体下降,当车位复位为初始状态时,防坠装置打开,车库停止运行。二、车位布置图(见下图图1)三、产品性能参数产品性能规格:型号MGPJS N0 品名说明1 收容车种5000mm×宽 1850mm×高 1550mm 2 积载荷重1800Kg 3 升降速度2.1m/min 4 主机马达/380V/50HZ ( 日立 ) 5 减速机齿轮式 ( 日立) 6 刹车系统电磁刹车器(日立减速电机自带)7 主传动链条台湾知名品牌8 平衡链轮台湾知名品牌9 主支柱马钢专供结构性H型钢PJS 型 简 易 升 降 类 机 械 停 车 设 备 电 气 配 置 清 单产品性能规格:型号MGPJS N0 品名型号数量厂家备注2 报警灯XB2BVM3C 4 施耐德3 急停开关XB2BS542CC 4 施耐德4 操作箱200(宽)x250( 高)x125( 厚)4 马钢智能立体车库5 控制箱600(宽)x750( 高)x250( 厚) 4 马钢智能立体车库6 限位开关XCE-154 91 施耐德7 光电开关NX5-M30A 7 SUNX 8 电磁吸铁26 明达9 接触器LC1系列21 施耐德11 断路器C32N系列35 施耐德14 欠逆相检知单元...
