简易无线遥控系统设计资料

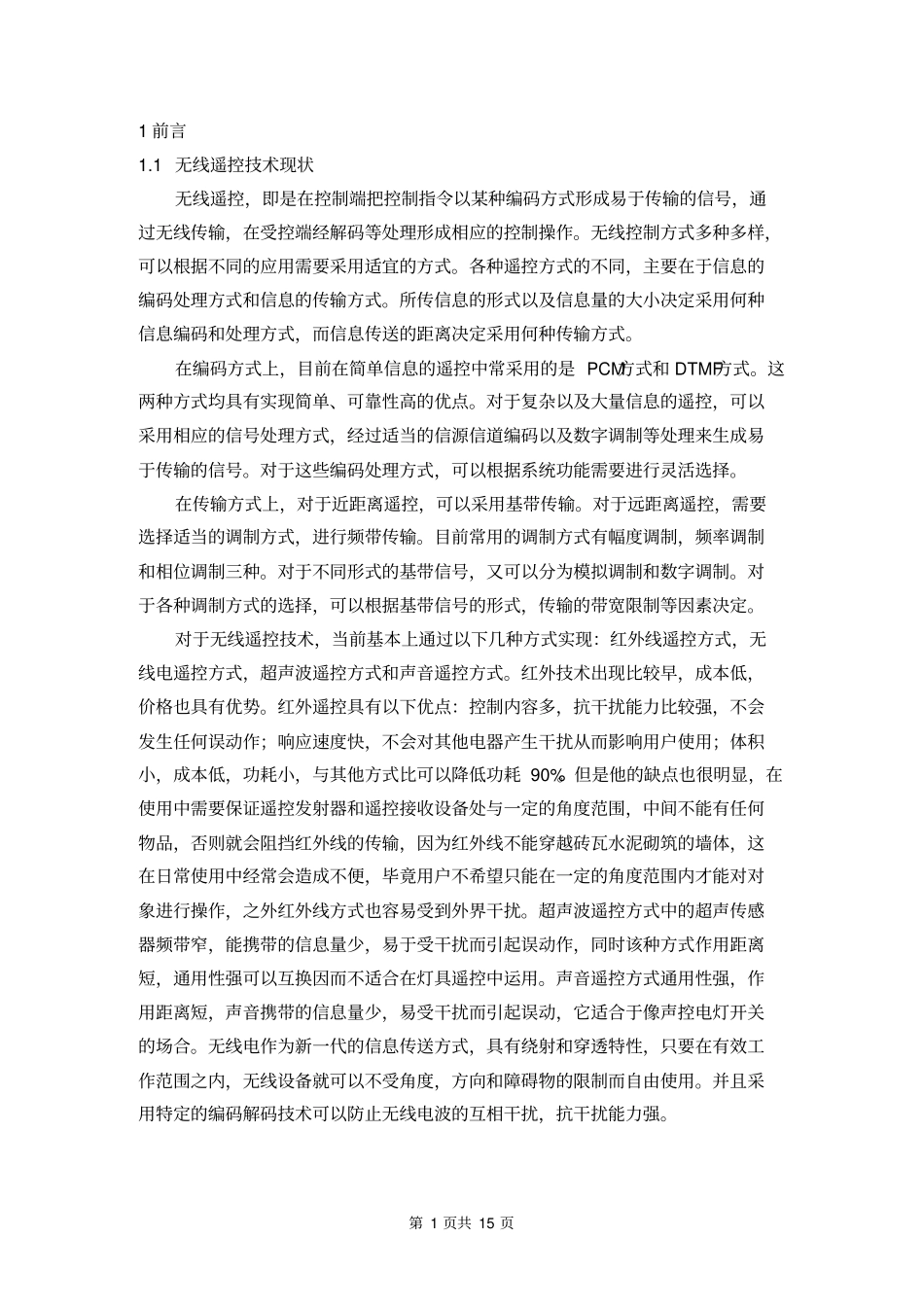

第 1 页共 15 页1 前言1.1 无线遥控技术现状无线遥控，即是在控制端把控制指令以某种编码方式形成易于传输的信号，通过无线传输，在受控端经解码等处理形成相应的控制操作。无线控制方式多种多样，可以根据不同的应用需要采用适宜的方式。各种遥控方式的不同，主要在于信息的编码处理方式和信息的传输方式。所传信息的形式以及信息量的大小决定采用何种信息编码和处理方式，而信息传送的距离决定采用何种传输方式。在编码方式上，目前在简单信息的遥控中常采用的是 PCM方式和 DTMF方式。这两种方式均具有实现简单、可靠性高的优点。对于复杂以及大量信息的遥控，可以采用相应的信号处理方式，经过适当的信源信道编码以及数字调制等处理来生成易于传输的信号。对于这些编码处理方式，可以根据系统功能需要进行灵活选择。在传输方式上，对于近距离遥控，可以采用基带传输。对于远距离遥控，需要选择适当的调制方式，进行频带传输。目前常用的调制方式有幅度调制，频率调制和相位调制三种。对于不同形式的基带信号，又可以分为模拟调制和数字调制。对于各种调制方式的选择，可以根据基带信号的形式，传输的带宽限制等因素决定。对于无线遥控技术，当前基本上通过以下几种方式实现：红外线遥控方式，无线电遥控方式，超声波遥控方式和声音遥控方式。红外技术出现比较早，成本低，价格也具有优势。红外遥控具有以下优点：控制内容多，抗干扰能力比较强，不会发生任何误动作；响应速度快，不会对其他电器产生干扰从而影响用户使用；体积小，成本低，功耗小，与其他方式比可以降低功耗 90%。但是他的缺点也很明显，在使用中需要保证遥控发射器和遥控接收设备处与一定的角度范围，中间不能有任何物品，否则就会阻挡红外线的传输，因为红外线不能穿越砖瓦水泥砌筑的墙体，这在日常使用中经常会造成不便，毕竟用户不希望只能在一定的角度范围内才能对对象进行操作，之外红外线方式也容易受到外界干扰。超声波遥控方式中的超声传感器频带窄，能携带的信息量少，易于受干扰而引起误动作，同时该种方式作用距离短，通用性强可以互换因而不适合在灯具遥控中运用。声音遥控方式通用性强，作用距离短，声音携带的信息量少，易受干扰而引起误动，它适合于像声控电灯开关的场合。无线电作为新一代的信息传送方式，具有绕射和穿透特性，只要在有效工作范围之内，无线设备就可以不受角度，方向和障碍物的限制而自由使用。并且采用特定的编码解码技术可以防止无...
