管线分段通水试压方案

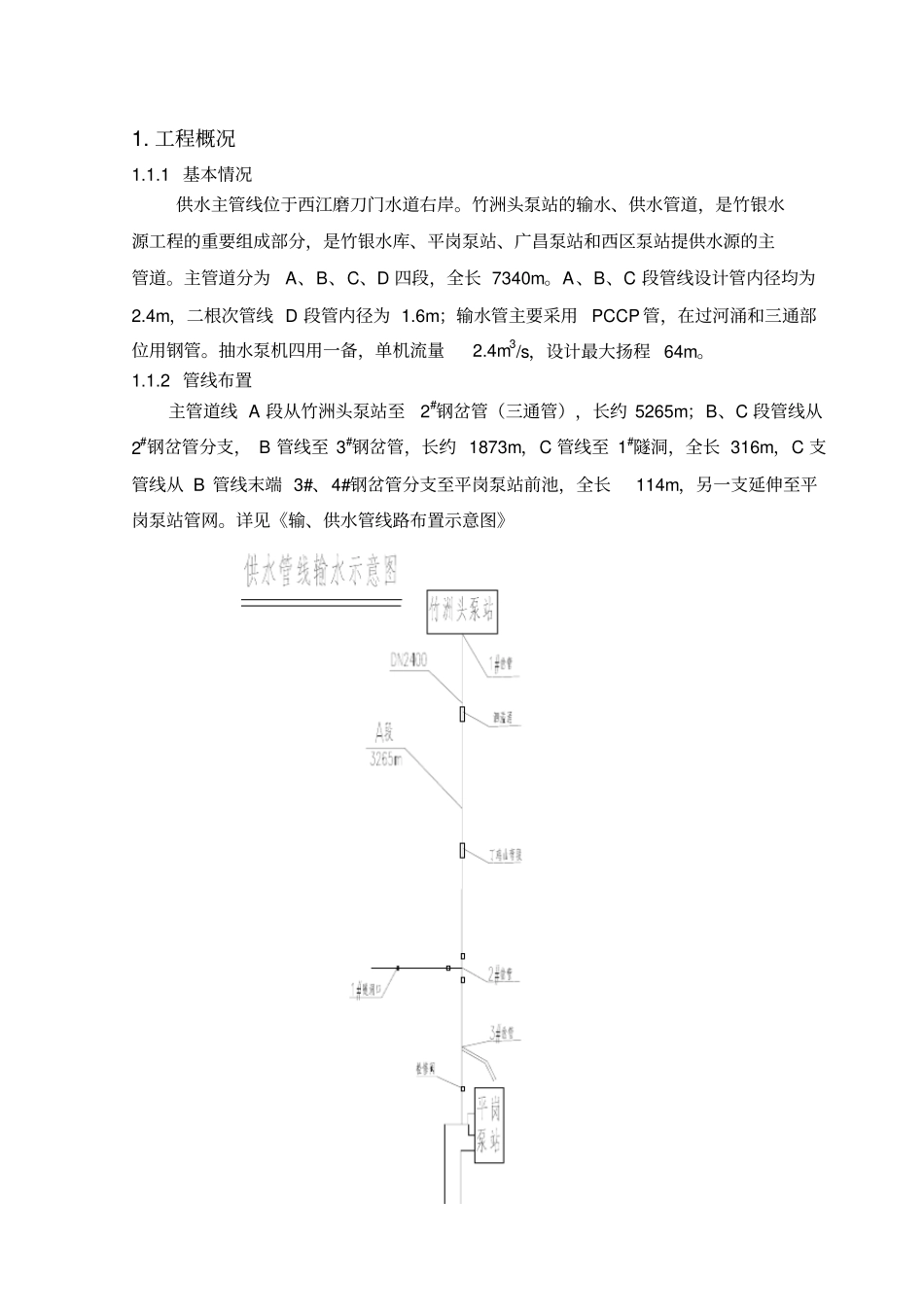

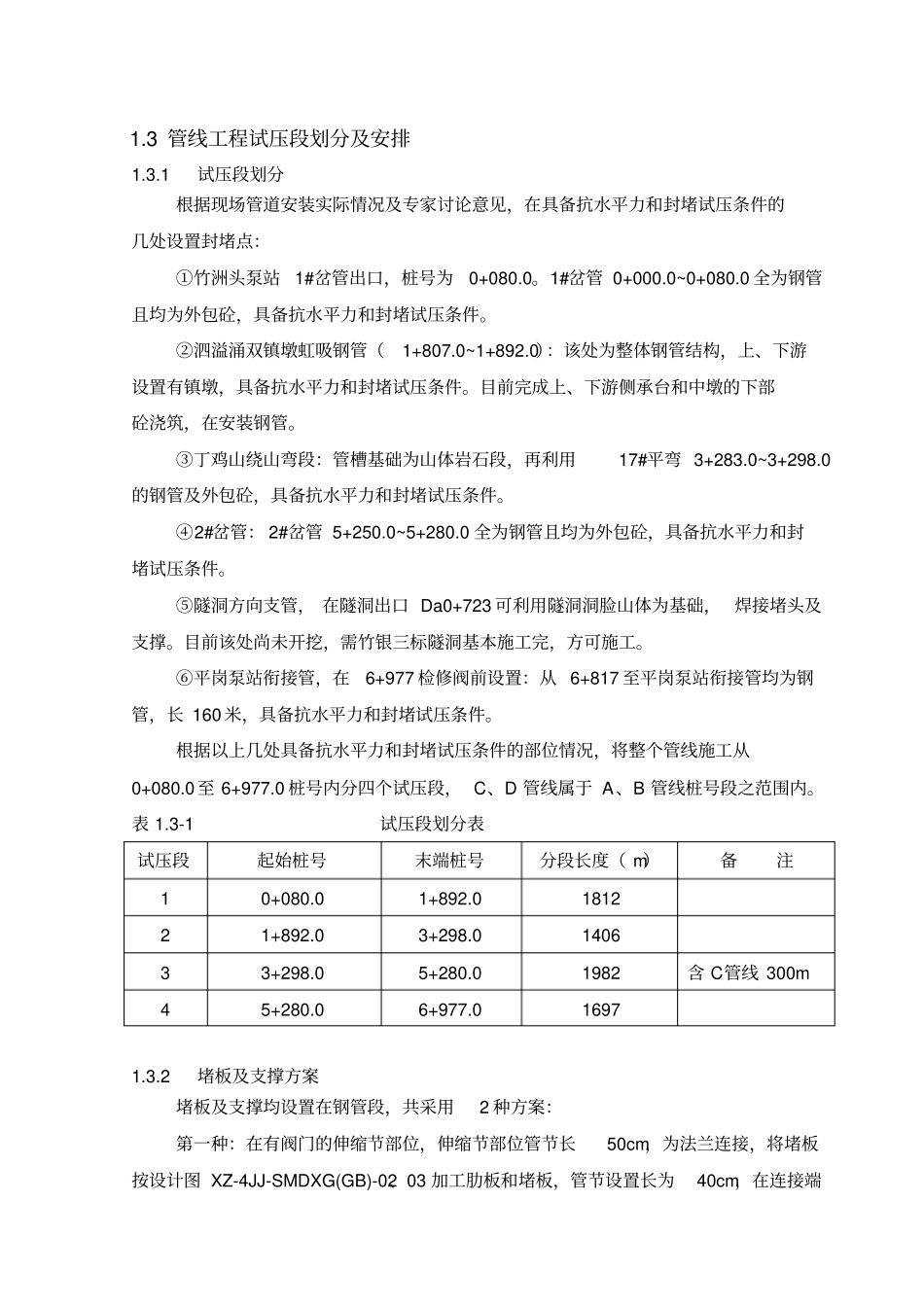

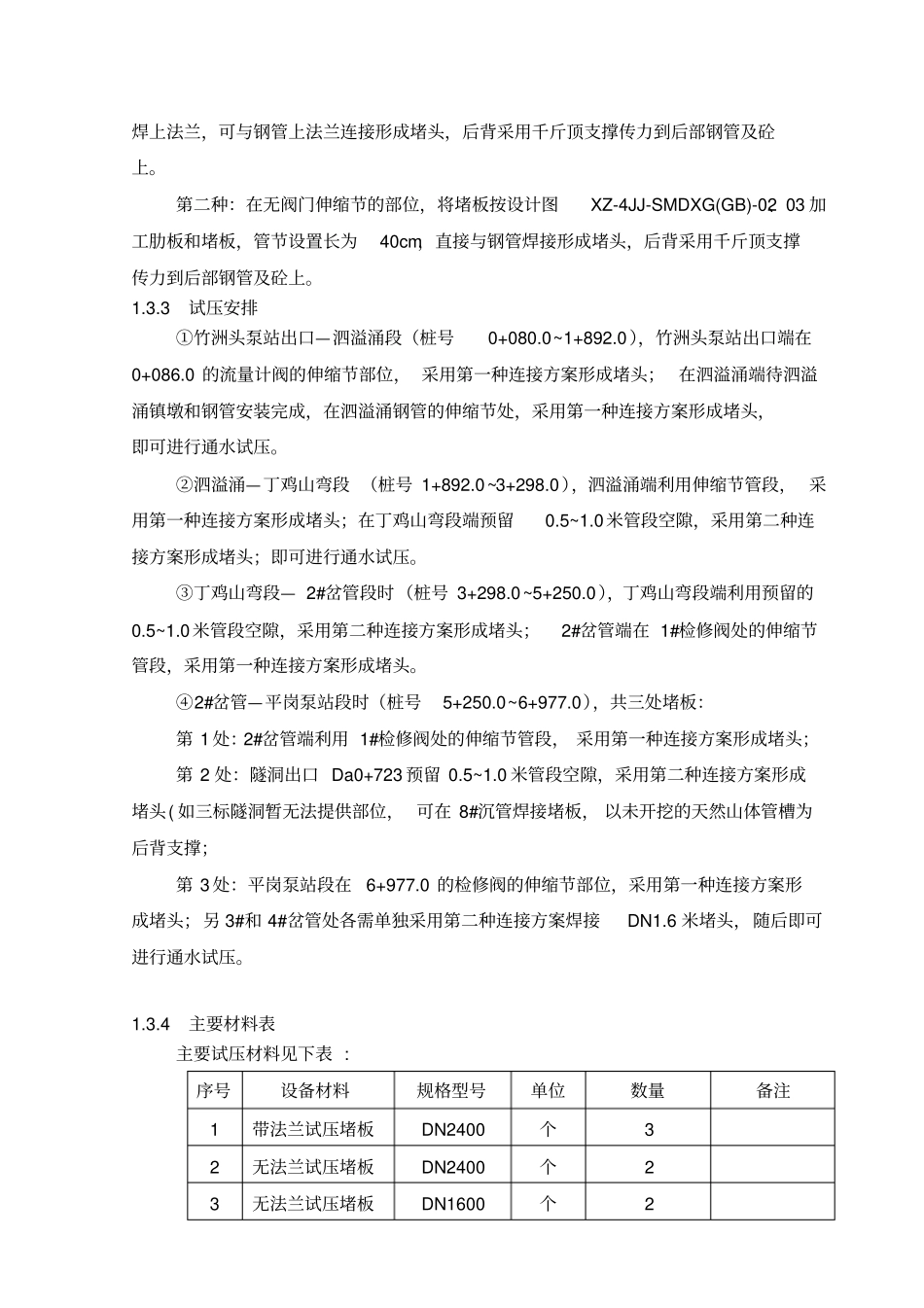

1. 工程概况1.1.1 基本情况供水主管线位于西江磨刀门水道右岸。竹洲头泵站的输水、供水管道，是竹银水源工程的重要组成部分，是竹银水库、平岗泵站、广昌泵站和西区泵站提供水源的主管道。主管道分为A、B、C、D 四段，全长 7340m。A、B、C 段管线设计管内径均为2.4m，二根次管线 D 段管内径为 1.6m；输水管主要采用 PCCP 管，在过河涌和三通部位用钢管。抽水泵机四用一备，单机流量2.4m3/s，设计最大扬程 64m。1.1.2 管线布置主管道线 A 段从竹洲头泵站至2#钢岔管（三通管），长约 5265m；B、C 段管线从2#钢岔管分支， B 管线至 3#钢岔管，长约 1873m，C 管线至 1#隧洞，全长 316m，C 支管线从 B 管线末端 3#、4#钢岔管分支至平岗泵站前池，全长114m，另一支延伸至平岗泵站管网。详见《输、供水管线路布置示意图》1.3 管线工程试压段划分及安排1.3.1 试压段划分根据现场管道安装实际情况及专家讨论意见，在具备抗水平力和封堵试压条件的几处设置封堵点：①竹洲头泵站1#岔管出口，桩号为0+080.0。1#岔管 0+000.0~0+080.0 全为钢管且均为外包砼，具备抗水平力和封堵试压条件。②泗溢涌双镇墩虹吸钢管（1+807.0~1+892.0）：该处为整体钢管结构，上、下游设置有镇墩，具备抗水平力和封堵试压条件。目前完成上、下游侧承台和中墩的下部砼浇筑，在安装钢管。③丁鸡山绕山弯段：管槽基础为山体岩石段，再利用17#平弯 3+283.0~3+298.0的钢管及外包砼，具备抗水平力和封堵试压条件。④2#岔管： 2#岔管 5+250.0~5+280.0 全为钢管且均为外包砼，具备抗水平力和封堵试压条件。⑤隧洞方向支管， 在隧洞出口 Da0+723 可利用隧洞洞脸山体为基础， 焊接堵头及支撑。目前该处尚未开挖，需竹银三标隧洞基本施工完，方可施工。⑥平岗泵站衔接管，在6+977 检修阀前设置：从 6+817 至平岗泵站衔接管均为钢管，长 160 米，具备抗水平力和封堵试压条件。根据以上几处具备抗水平力和封堵试压条件的部位情况，将整个管线施工从0+080.0至 6+977.0 桩号内分四个试压段， C、D 管线属于 A、B 管线桩号段之范围内。表 1.3-1 试压段划分表试压段起始桩号末端桩号分段长度（ m）备注1 0+080.0 1+892.0 1812 2 1+892.0 3+298.0 1406 3 3+298.0 5+280.0 1982 含 C管线 300m 4 5+280.0 6+977.0 1697 1.3.2 堵板及支撑方案堵板及支撑均设置在钢管段，共采用2 种方案：第一种：在有阀门的伸缩节部位，伸缩节...
