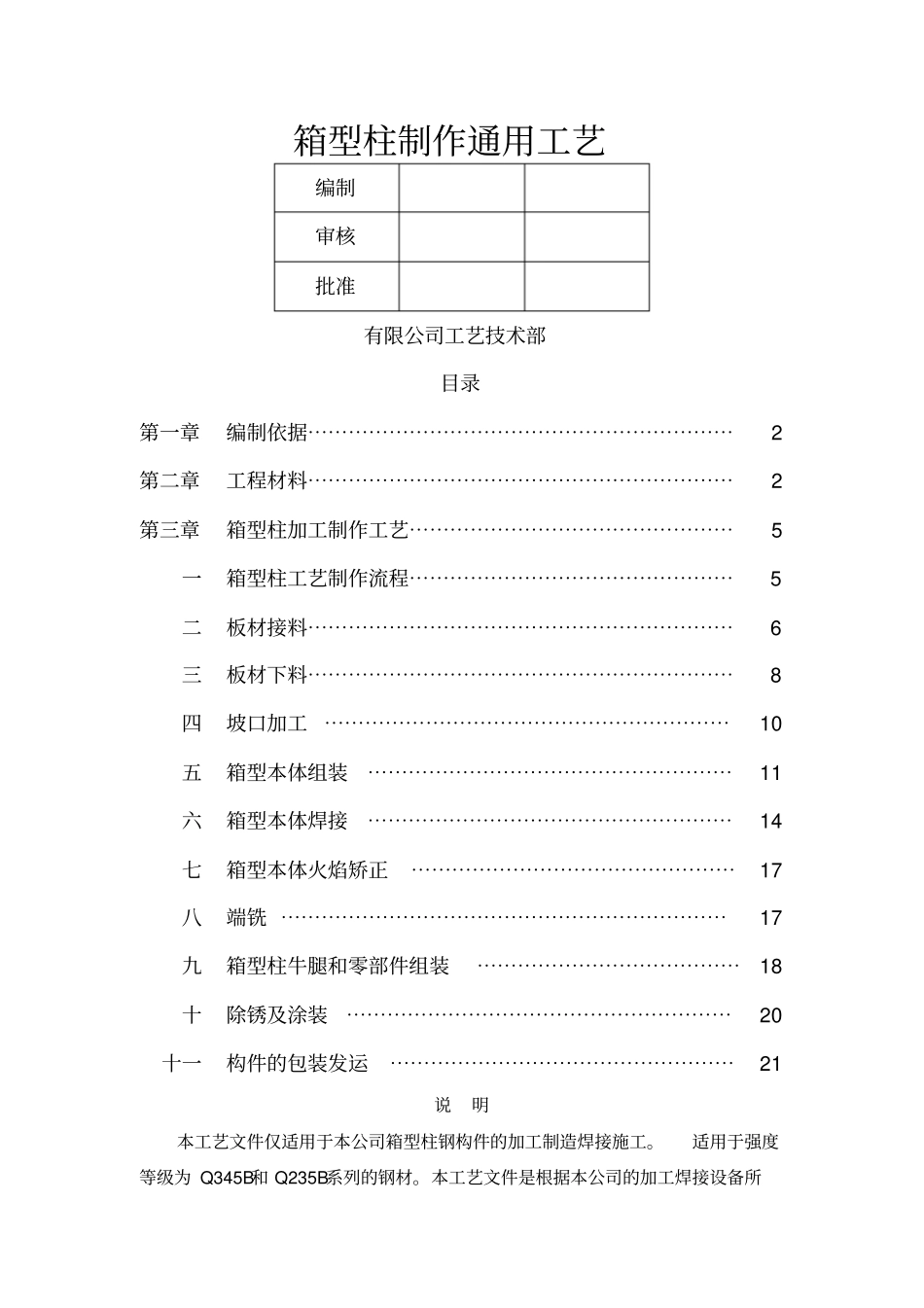

箱型柱制作通用工艺编制审核批准有限公司工艺技术部目录第一章编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 第二章工程材料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 第三章箱型柱加工制作工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 一箱型柱工艺制作流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 二板材接料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 三板材下料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 四坡口加工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 五箱型本体组装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 六箱型本体焊接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 七箱型本体火焰矫正⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 八端铣 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 九箱型柱牛腿和零部件组装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 十除锈及涂装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 十一构件的包装发运⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 说明本工艺文件仅适用于本公司箱型柱钢构件的加工制造焊接施工。适用于强度等级为 Q345B和 Q235B系列的钢材。本工艺文件是根据本公司的加工焊接设备所具有的功能， 并经焊接工艺性试验， 以及焊接技术管理能力和生产实践为基础而编制。本工艺流程符合箱型柱钢构件制作加工工艺流程及重点部位检查流程图。本 工 艺 文 件 编 制 的 主 要 依 据 为 ，《 钢 结 构 工 程 施 工 质 量 验 收 规 范 》（GB50205— 2001）和《建筑钢结构焊接技术规程》 （JGJ81— 2002），《高层民用建筑钢结构技术规程》 （JGJ99-98）以及焊接工艺性试验结果。第一章编制依据一．编制依据1 现行国家标准、规范（钢构部分） ：《钢结构工程施工质量验收规范》 GB50205-2001 《建筑钢结构焊接技术规程》 JGJ81-2002 《高层民用建筑钢结构技术规程》 JGJ99-98 《低合金高强度结构钢》 GB/T1591-2008 《气体保护焊用碳钢、 低合金钢焊丝》 GB/T8110-2008 《钢焊缝和超声波探伤方法和探伤结果分析》 GB11345-89 《涂装前钢材表面锈蚀等级和除锈等级》 GB8923-88 《厚度方向性能钢板》 GB5313-85 《钢结构用扭剪型高强度螺栓连接副》 GB/T3632-1955 《钢结构用高强度大六角螺栓， 大六角螺母，垫圈》 GB/T1228、1229、1230-91 第二章工程材料一钢材的要求1 所有钢材必须具有质量证明书，并应符合设计要求及相关规范。对...
