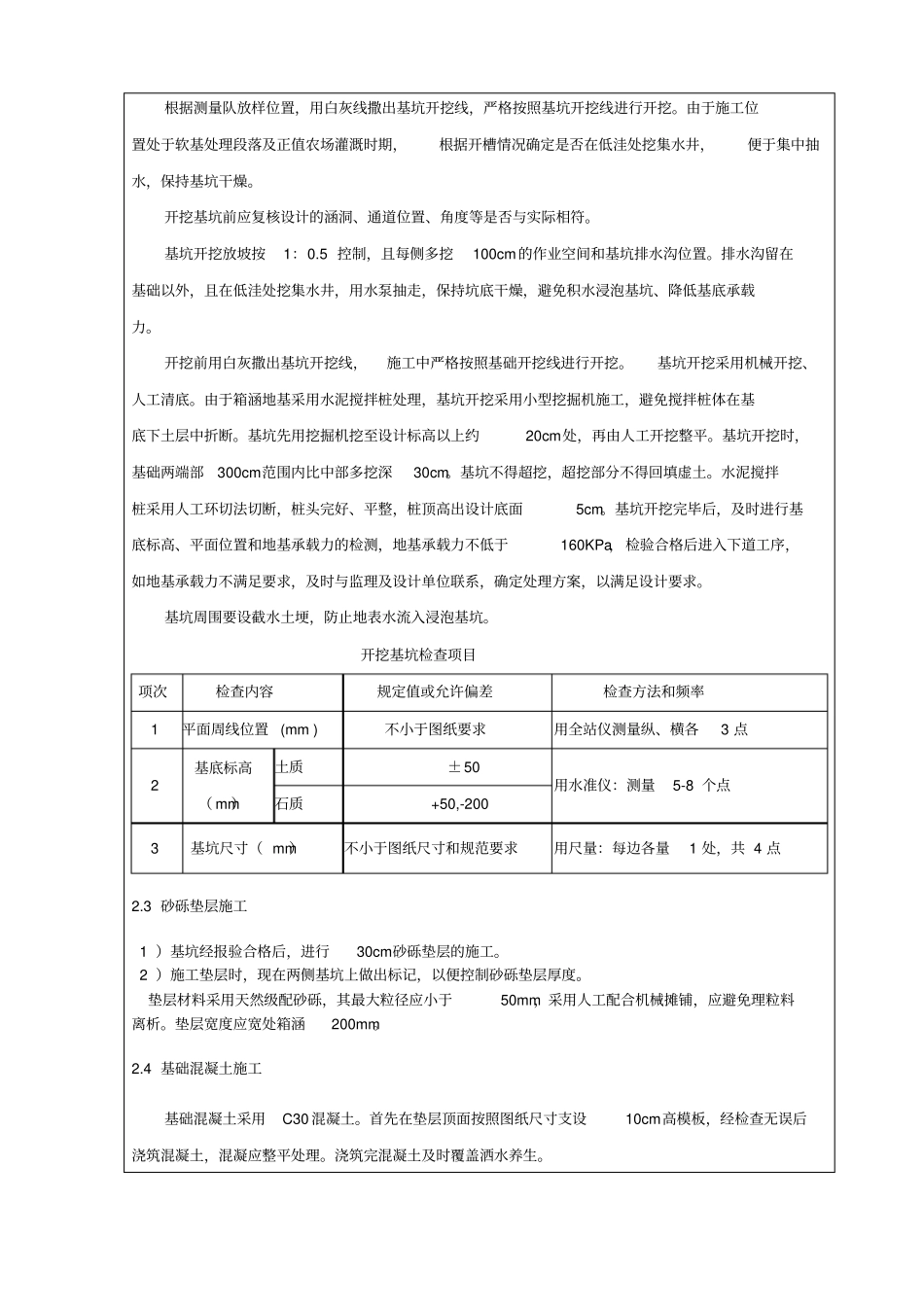

技术交底施工单位：汇通路桥建设集团有限公司合同段：二合同监理单位：河北省交通建设监理咨询有限公司编号：项目名称涵洞工程交底人交底单位工程部复核交底部位K11+595 箱涵交底日期一、施工准备1、结构物所处段落软基处理已经完成且检测合格，可以进行下一步。2、开挖基坑前根据测量放样位置复核涵洞位置、角度与实际相符。3、砼配合比已经批复，拌合站调试完毕，可以正常出灰。4、进场材料（砂石料、钢筋等）已经进场并报批。5、现场便道已经修通，满足混凝土等材料进场要求。6、施工现场的各种标示牌按要求设置到位。7、模板采用钢模，已经加工完成并履行了模板准入制。二、施工方案K11+595 箱涵采取半幅施工的方法进行，先施工右半幅，再施工左半幅，帽石、耳墙与墙身同时浇筑。1、计划工期 K11+595 箱涵的施工计划工期：2016 年 6 月 4 日-2016 年 7 月 15 日。2、施工工艺2.1 施工工艺框图如下：2.2 基坑开挖及清理测量放样基坑开挖地基检验垫层施工测量放样绑扎安装底板混凝土浇筑内侧、顶底模安装加固外侧模板安装墙 身 、 墙 顶混凝土浇筑混凝土养生进出口施工台背回填检查验收防水层及沉降缝处理墙身、顶板钢筋绑扎箱型涵洞（通道）施工工序流程框图根据测量队放样位置，用白灰线撒出基坑开挖线，严格按照基坑开挖线进行开挖。由于施工位置处于软基处理段落及正值农场灌溉时期，根据开槽情况确定是否在低洼处挖集水井，便于集中抽水，保持基坑干燥。开挖基坑前应复核设计的涵洞、通道位置、角度等是否与实际相符。基坑开挖放坡按1：0.5 控制，且每侧多挖100cm的作业空间和基坑排水沟位置。排水沟留在基础以外，且在低洼处挖集水井，用水泵抽走，保持坑底干燥，避免积水浸泡基坑、降低基底承载力。开挖前用白灰撒出基坑开挖线，施工中严格按照基础开挖线进行开挖。基坑开挖采用机械开挖、人工清底。由于箱涵地基采用水泥搅拌桩处理，基坑开挖采用小型挖掘机施工，避免搅拌桩体在基底下土层中折断。基坑先用挖掘机挖至设计标高以上约20cm处，再由人工开挖整平。基坑开挖时，基础两端部300cm范围内比中部多挖深30cm。基坑不得超挖，超挖部分不得回填虚土。水泥搅拌桩采用人工环切法切断，桩头完好、平整，桩顶高出设计底面5cm。基坑开挖完毕后，及时进行基底标高、平面位置和地基承载力的检测，地基承载力不低于160KPa，检验合格后进入下道工序，如地基承载力不满足要求，及时与监理及设计单位联系，确定处理方案，以...
