精品2018年高职单考单招机械类专业理论模拟考试

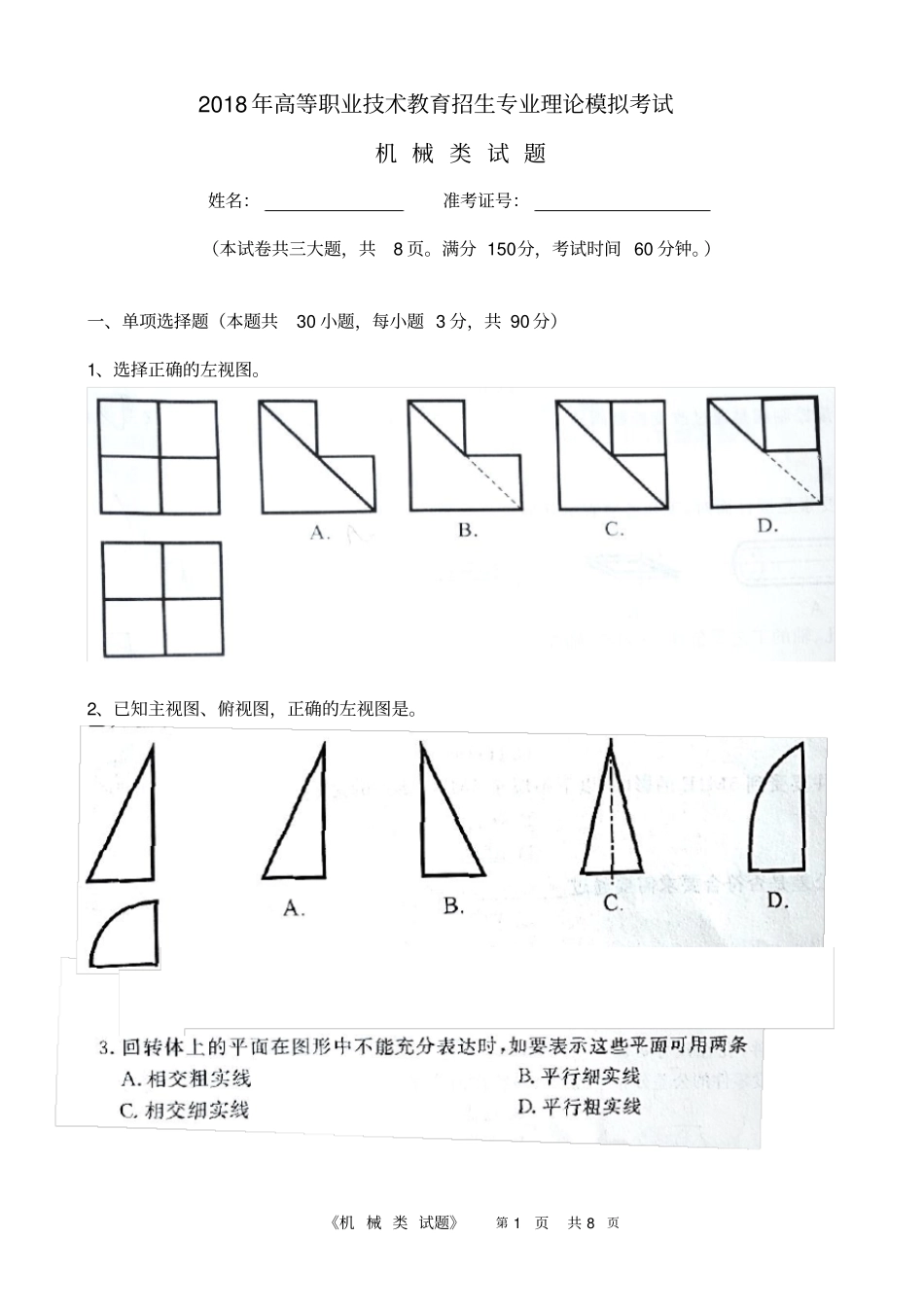

精品2018年高职单考单招机械类专业理论模拟考试_第1页
1/8

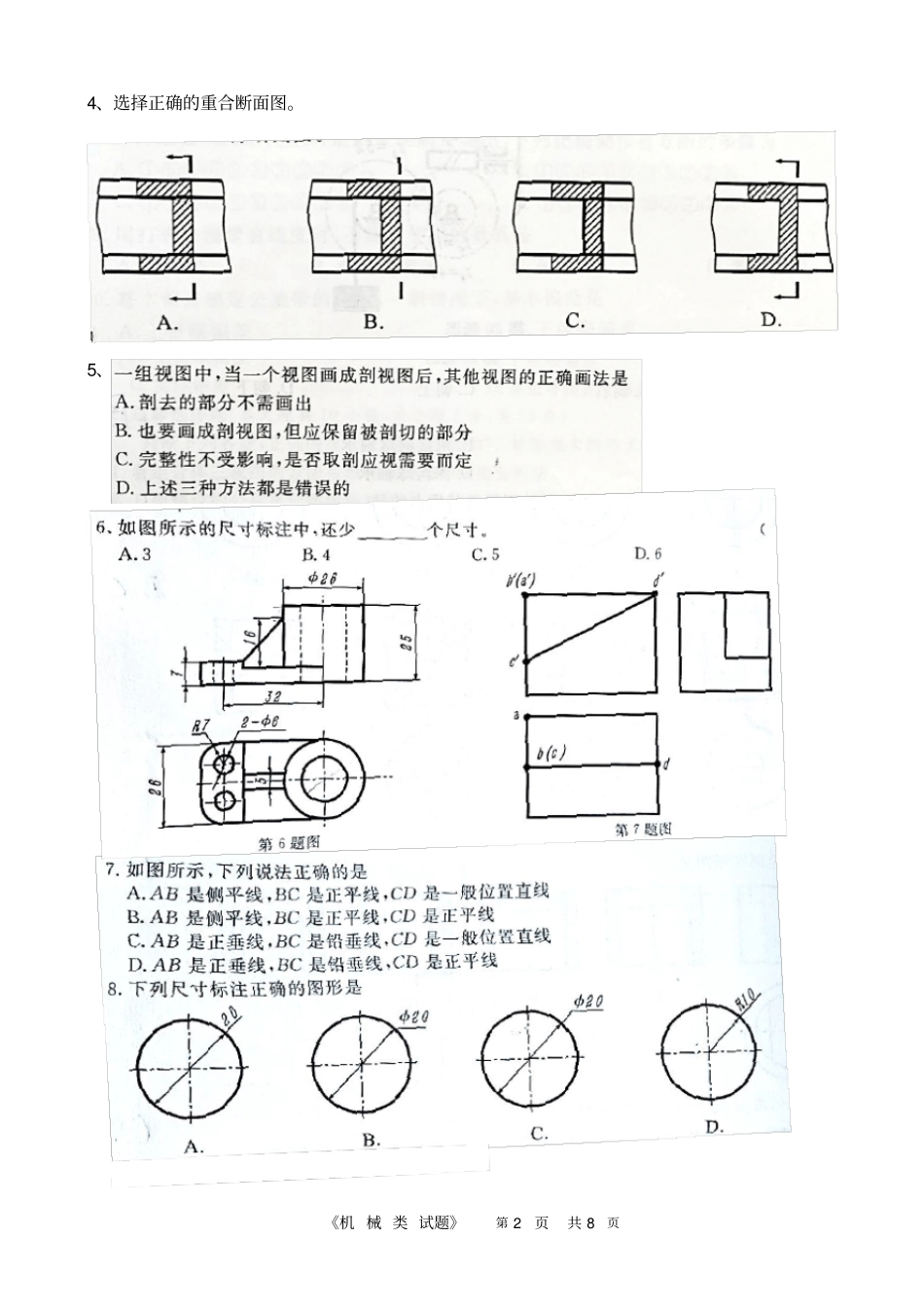

精品2018年高职单考单招机械类专业理论模拟考试_第2页
2/8

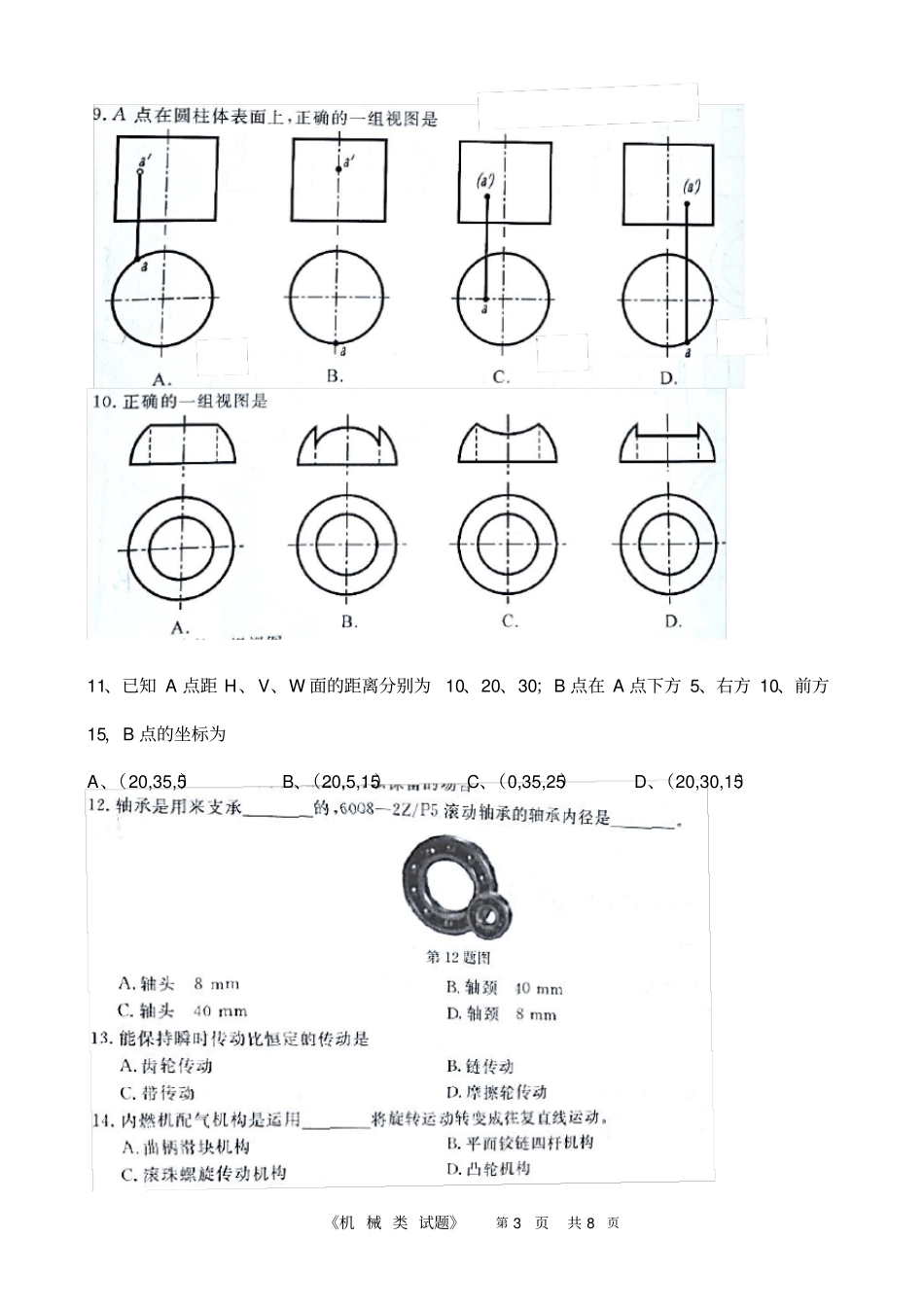

精品2018年高职单考单招机械类专业理论模拟考试_第3页
3/8
《机 械 类 试题》第 1 页共 8页2018 年高等职业技术教育招生专业理论模拟考试机 械 类 试 题姓名:准考证号:(本试卷共三大题,共8 页。满分 150分,考试时间 60 分钟。)一、单项选择题(本题共30 小题,每小题 3 分,共 90 分)1、选择正确的左视图。2、已知主视图、俯视图,正确的左视图是。《机 械 类 试题》第 2 页共 8页4、选择正确的重合断面图。5、《机 械 类 试题》第 3 页共 8页11、已知 A 点距 H、V、W 面的距离分别为10、20、30;B 点在 A 点下方 5、右方 10、前方15,B 点的坐标为A、(20,35,5)B、(20,5,15)C、(0,35,25)D、(20,30,15)《机 械 类 试题》第 4 页共 8页《机 械 类 试题》第 5 页共 8页《机 械 类 试题》第 6 页共 8页30、已知双向偏差,且公差分布中心M 与质量特征值分布中心μ 不重合。若 T 值为 0.024,M 值为 31.977,X 为 31.9767,δ 为0.0042,则 Cp 的值为A、1.10 B、0.93 C、1.67 D、0.63二、是非选择题(本题共10 小题,每小题 2 分,共 20 分)▲识读零件图,分析并判断,正确涂“A”,错误涂“B”。完成31-40题《机 械 类 试题》第 7 页共 8页三、作图、分析、计算题(本题共3 大题,共 40 分)41、补画左视图( 12 分)《机 械 类 试题》第 8 页共 8页42、补画全剖主视图( 12 分)43、计算题( 16 分)如图所示传动系统, Z 1=Z 2=Z 4=Z 5=20,且齿轮 1/3/4/6同轴,蜗杆为单头,蜗轮Z 8=30,卷筒直径 D=200mm,试完成下列问题。(1) 该传动系统由 __________传动、 ____________传动、 ____________传动组成。(6 分)(2) 若测得齿轮 1 的齿距为 12.56mm,则齿轮 1 的模数为 _______,分度圆直径为 _______。(4 分)(3) 齿轮 3 的齿数是 _________,齿轮 6 的齿数是 _________。(4 分)(4) 当重物提升时,电动机轴转向_________。(选填“向上”或“向下”) (2 分)
