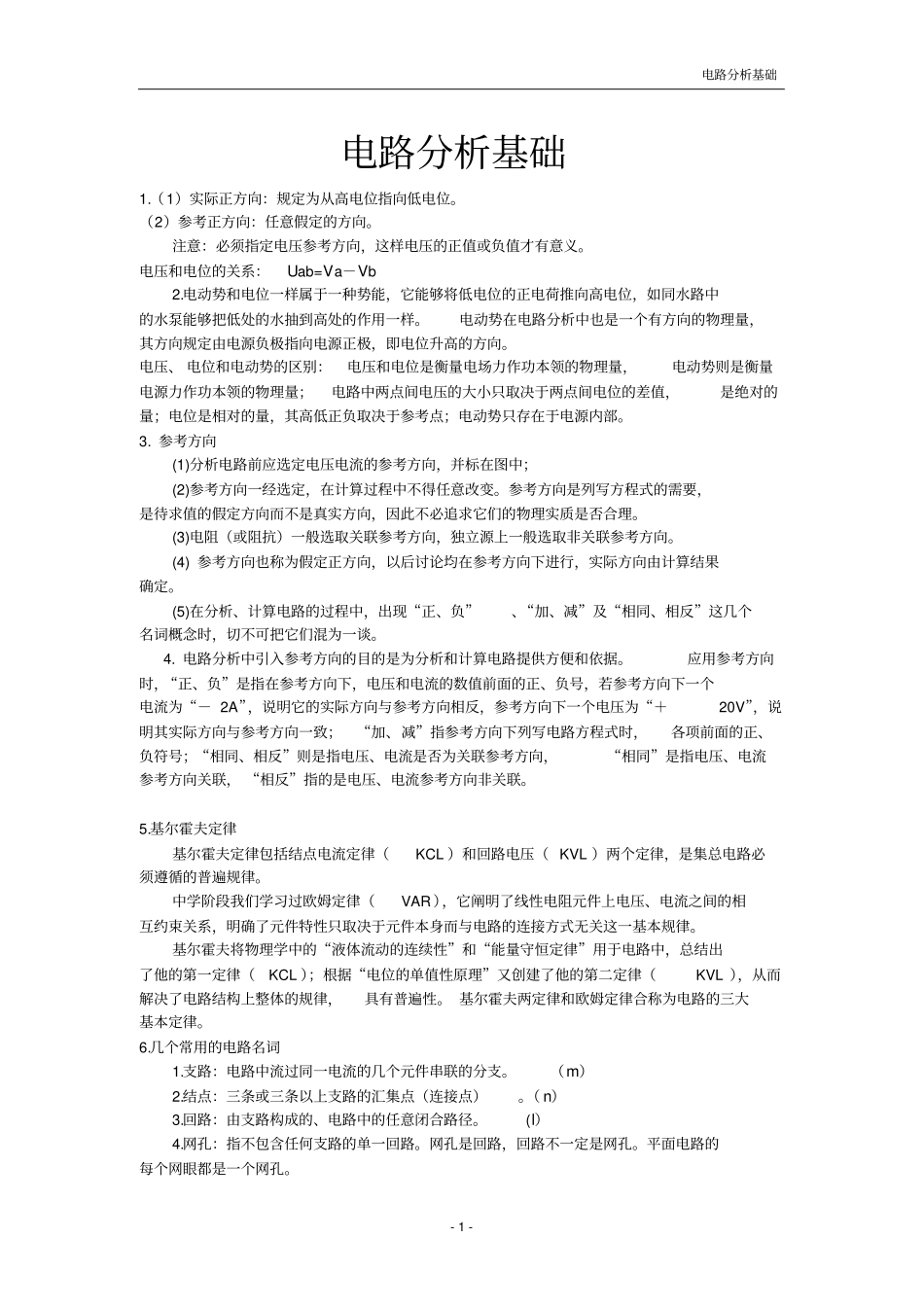

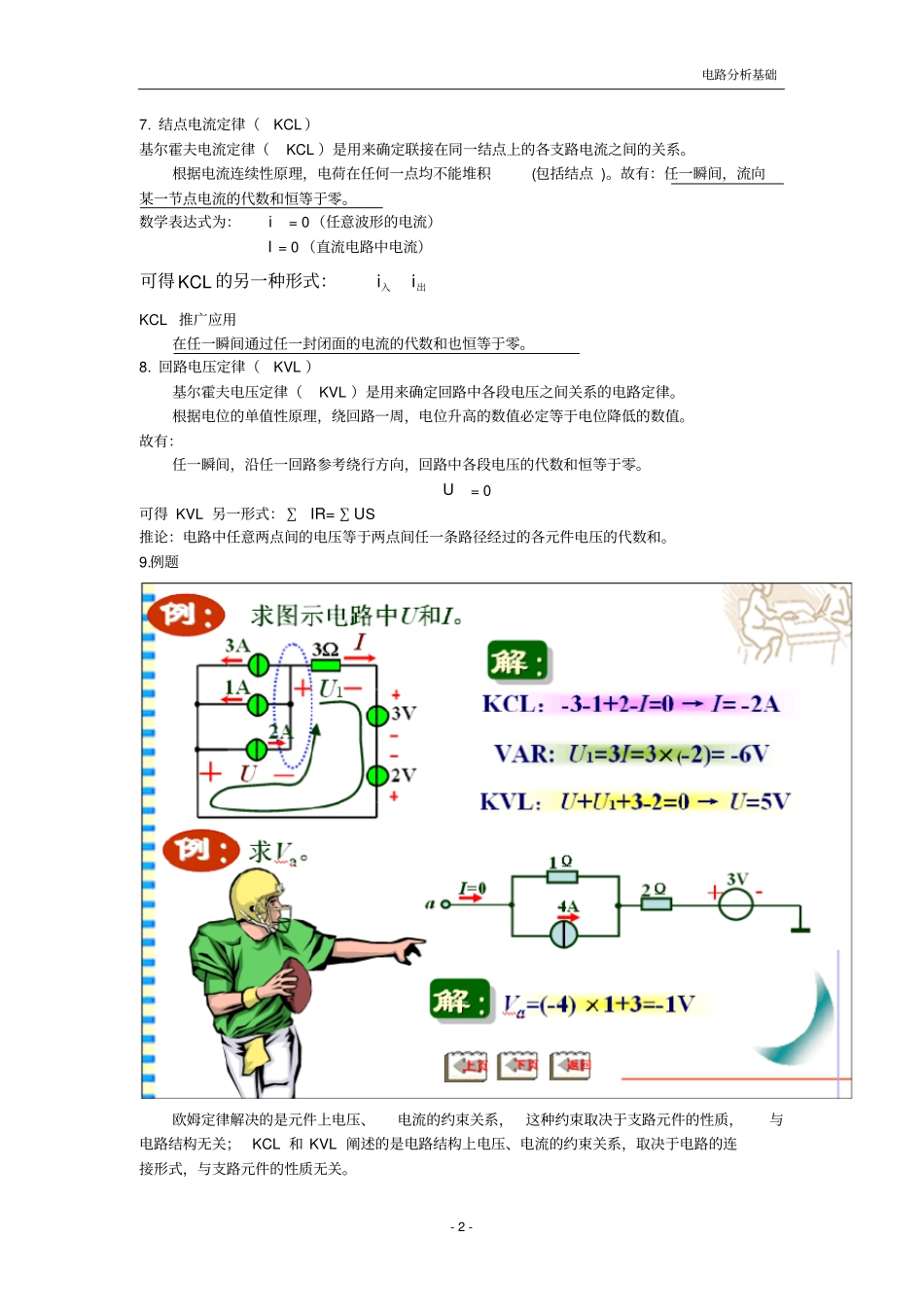

电路分析基础- 1 - 电路分析基础1.（1）实际正方向：规定为从高电位指向低电位。（2）参考正方向：任意假定的方向。注意：必须指定电压参考方向，这样电压的正值或负值才有意义。电压和电位的关系：Uab=Va－Vb 2.电动势和电位一样属于一种势能，它能够将低电位的正电荷推向高电位，如同水路中的水泵能够把低处的水抽到高处的作用一样。电动势在电路分析中也是一个有方向的物理量，其方向规定由电源负极指向电源正极，即电位升高的方向。电压、 电位和电动势的区别：电压和电位是衡量电场力作功本领的物理量，电动势则是衡量电源力作功本领的物理量；电路中两点间电压的大小只取决于两点间电位的差值，是绝对的量；电位是相对的量，其高低正负取决于参考点；电动势只存在于电源内部。3. 参考方向(1)分析电路前应选定电压电流的参考方向，并标在图中；(2)参考方向一经选定，在计算过程中不得任意改变。参考方向是列写方程式的需要，是待求值的假定方向而不是真实方向，因此不必追求它们的物理实质是否合理。(3)电阻（或阻抗）一般选取关联参考方向，独立源上一般选取非关联参考方向。(4) 参考方向也称为假定正方向，以后讨论均在参考方向下进行，实际方向由计算结果确定。(5)在分析、计算电路的过程中，出现“正、负”、“加、减”及“相同、相反”这几个名词概念时，切不可把它们混为一谈。4. 电路分析中引入参考方向的目的是为分析和计算电路提供方便和依据。应用参考方向时，“正、负”是指在参考方向下，电压和电流的数值前面的正、负号，若参考方向下一个电流为“－ 2A”，说明它的实际方向与参考方向相反，参考方向下一个电压为“＋20V”，说明其实际方向与参考方向一致；“加、减”指参考方向下列写电路方程式时，各项前面的正、负符号；“相同、相反”则是指电压、电流是否为关联参考方向，“相同”是指电压、电流参考方向关联， “相反”指的是电压、电流参考方向非关联。5.基尔霍夫定律基尔霍夫定律包括结点电流定律（KCL ）和回路电压（ KVL ）两个定律，是集总电路必须遵循的普遍规律。中学阶段我们学习过欧姆定律（VAR），它阐明了线性电阻元件上电压、电流之间的相互约束关系，明确了元件特性只取决于元件本身而与电路的连接方式无关这一基本规律。基尔霍夫将物理学中的“液体流动的连续性”和“能量守恒定律”用于电路中，总结出了他的第一定律（KCL ）；根据“电位的单值性原理”又创建了他的第二定律（KVL ），从而...
