精品电阻串联并联混联题目有答案

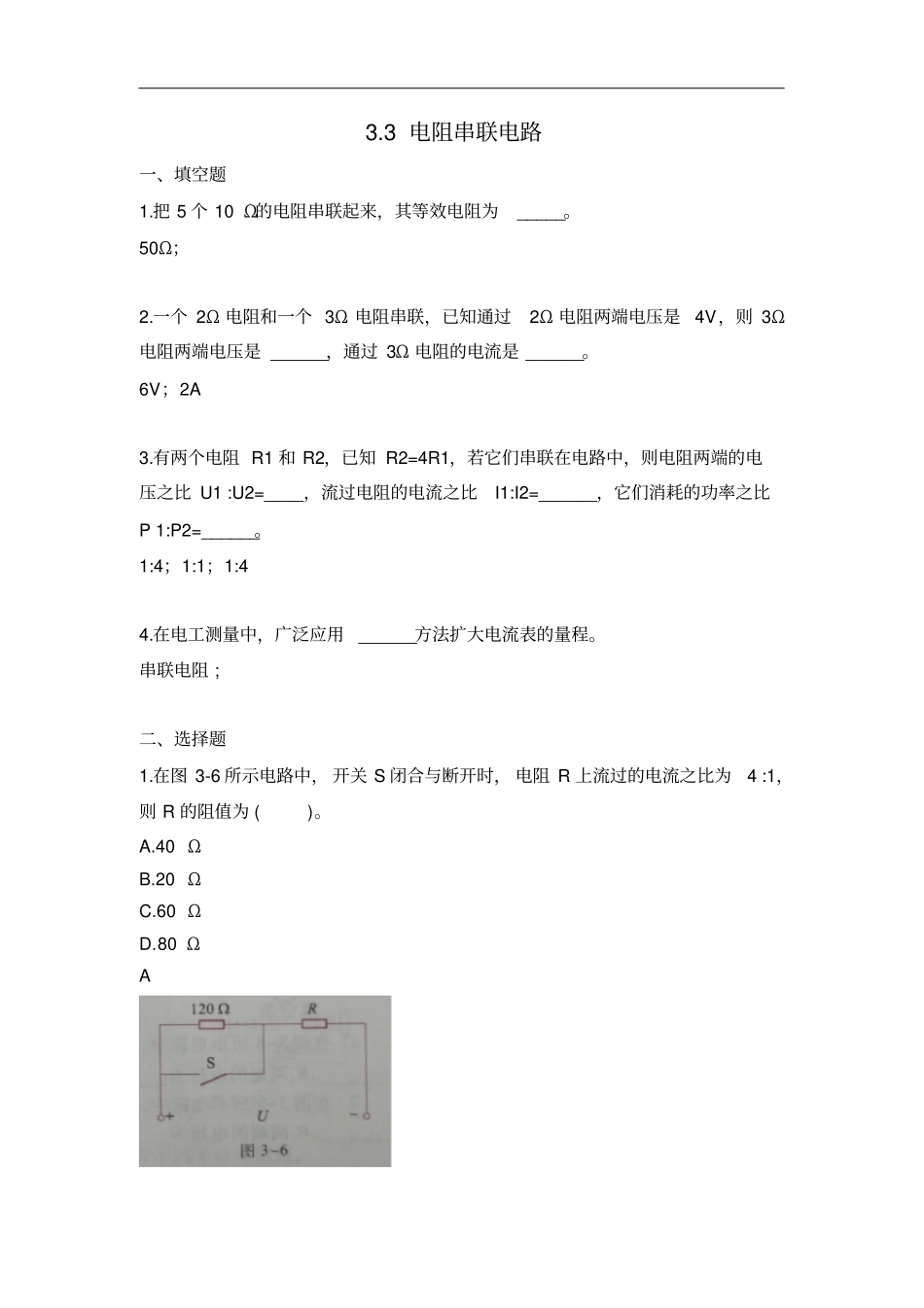

精品电阻串联并联混联题目有答案_第1页
1/8

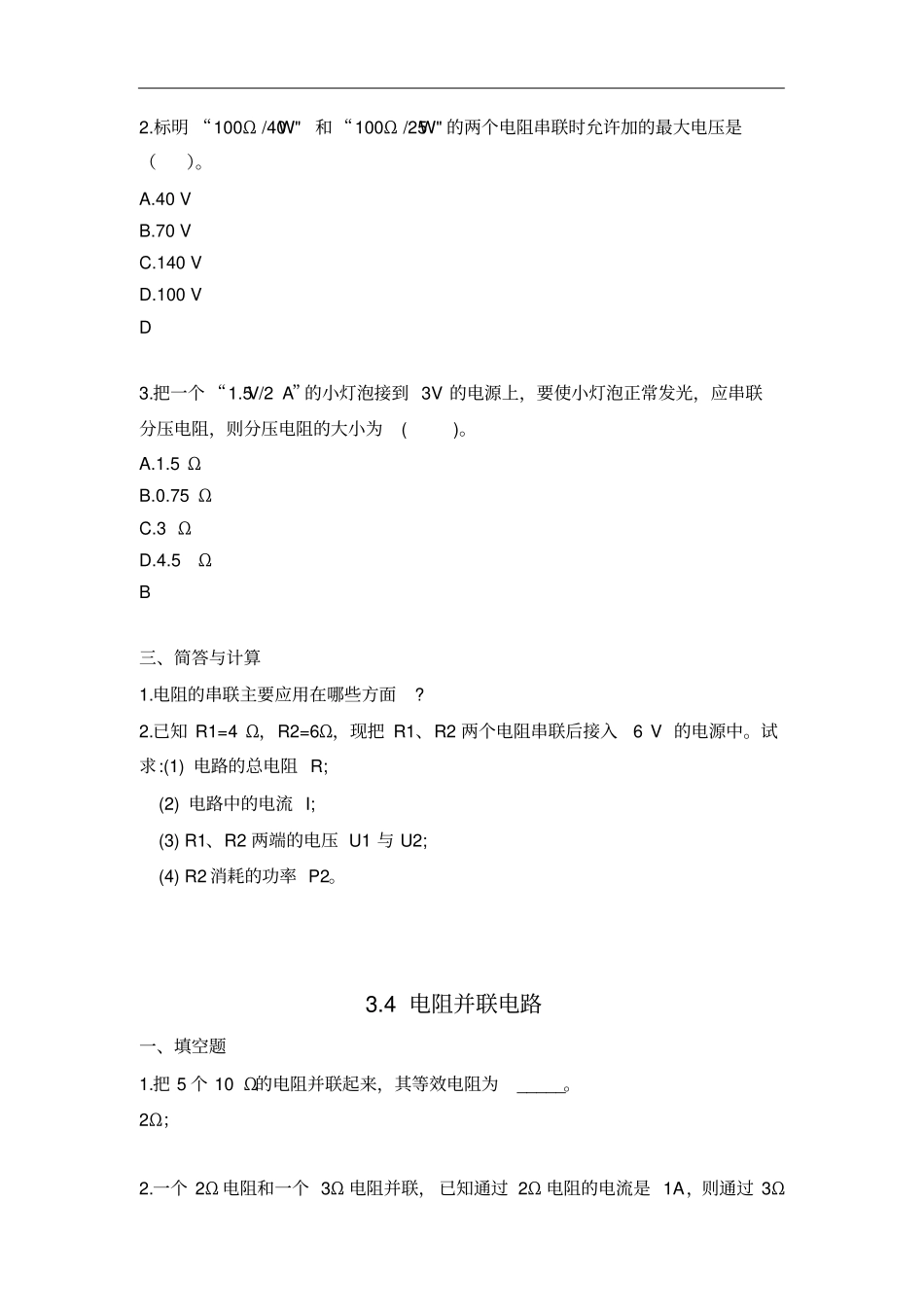

精品电阻串联并联混联题目有答案_第2页
2/8

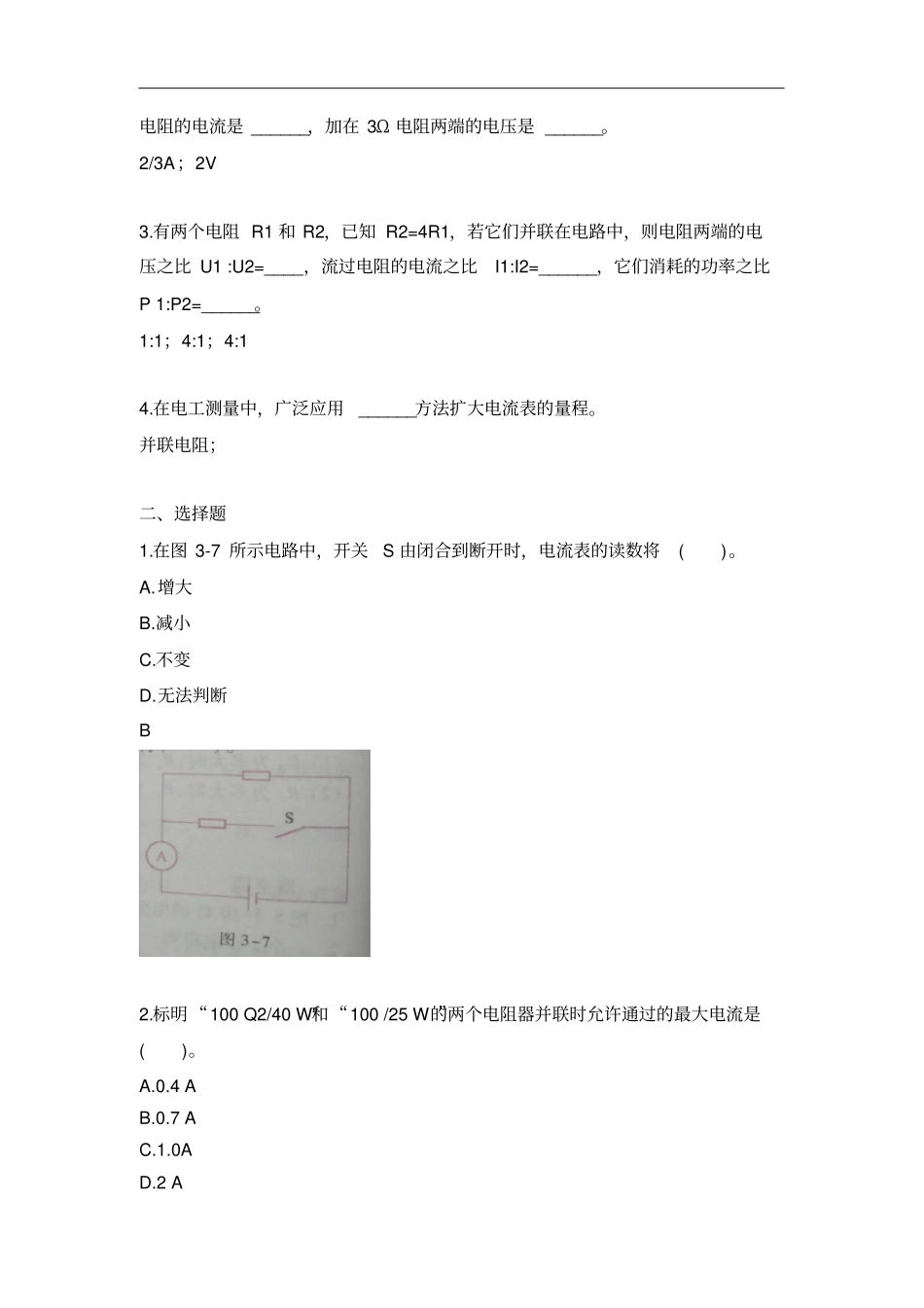

精品电阻串联并联混联题目有答案_第3页
3/8
3.3 电阻串联电路一、填空题1.把 5 个 10 Ω的电阻串联起来,其等效电阻为_____。50Ω;2.一个 2Ω 电阻和一个 3Ω 电阻串联,已知通过2Ω 电阻两端电压是4V,则 3Ω电阻两端电压是 ______,通过 3Ω 电阻的电流是 ______。6V;2A 3.有两个电阻 R1 和 R2,已知 R2=4R1,若它们串联在电路中,则电阻两端的电压之比 U1 :U2=____,流过电阻的电流之比I1:I2=______,它们消耗的功率之比P 1:P2=______。1:4;1:1;1:4 4.在电工测量中,广泛应用______方法扩大电流表的量程。串联电阻 ; 二、选择题1.在图 3-6 所示电路中, 开关 S 闭合与断开时, 电阻 R 上流过的电流之比为4 :1,则 R 的阻值为 ( )。A.40 ΩB.20 ΩC.60 ΩD.80 ΩA 2.标明 “100Ω /40 W" 和 “100Ω /25 W" 的两个电阻串联时允许加的最大电压是()。A.40 V B.70 V C.140 V D.100 V D 3.把一个 “1.5 V/2 A”的小灯泡接到 3V 的电源上,要使小灯泡正常发光,应串联分压电阻,则分压电阻的大小为( )。A.1.5 ΩB.0.75 ΩC.3 ΩD.4.5 ΩB 三、简答与计算1.电阻的串联主要应用在哪些方面? 2.已知 R1=4 Ω,R2=6Ω,现把 R1、R2 两个电阻串联后接入6 V 的电源中。试求:(1) 电路的总电阻 R; (2) 电路中的电流 I; (3) R1、R2 两端的电压 U1 与 U2; (4) R2 消耗的功率 P2。3.4 电阻并联电路一、填空题1.把 5 个 10 Ω的电阻并联起来,其等效电阻为_____。2Ω;2.一个 2Ω 电阻和一个 3Ω 电阻并联, 已知通过 2Ω 电阻的电流是 1A,则通过 3Ω电阻的电流是 ______,加在 3Ω 电阻两端的电压是 ______。2/3A;2V 3.有两个电阻 R1 和 R2,已知 R2=4R1,若它们并联在电路中,则电阻两端的电压之比 U1 :U2=____,流过电阻的电流之比I1:I2=______,它们消耗的功率之比P 1:P2=______。1:1;4:1;4:1 4.在电工测量中,广泛应用______方法扩大电流表的量程。并联电阻;二、选择题1.在图 3-7 所示电路中,开关S 由闭合到断开时,电流表的读数将( )。A.增大B.减小C.不变D.无法判断B 2.标明 “100 Q2/40 W"和“100 /25 W ”的两个电阻器并联时允许通过的最大电流是( )。A.0.4 A B.0.7 A C.1.0A D.2 A C 3.两个阻值完全相同的电阻,若并联后的总电阻是5 Ω ,则它们串联的总电阻是( )A.5 ΩB.10 ΩC.20 ΩD.40 ΩC 三、简答与计算1.电阻的并联主要...
