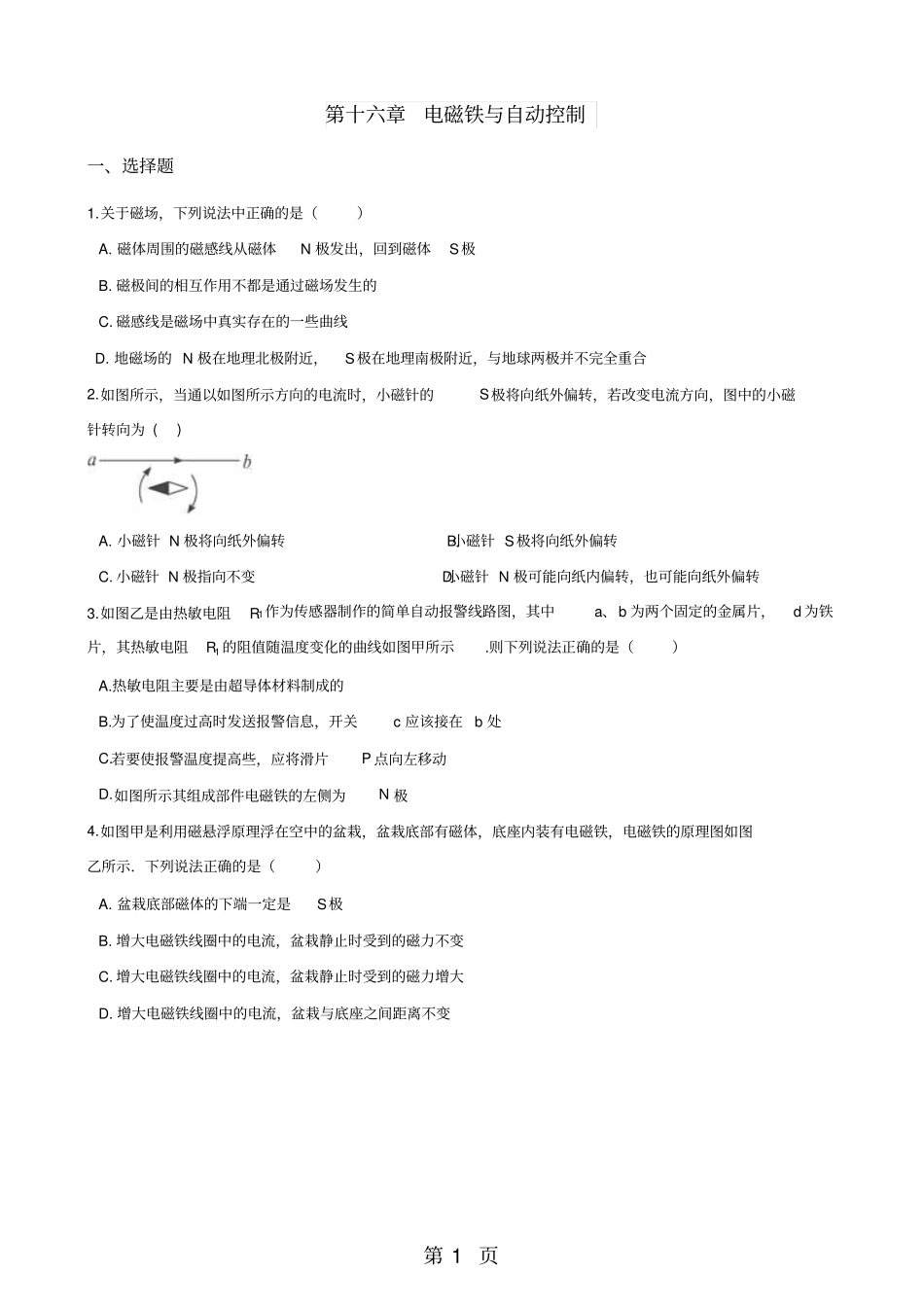

第 1 页第十六章电磁铁与自动控制一、选择题1.关于磁场，下列说法中正确的是（）A. 磁体周围的磁感线从磁体N 极发出，回到磁体S极B. 磁极间的相互作用不都是通过磁场发生的C. 磁感线是磁场中真实存在的一些曲线D. 地磁场的 N 极在地理北极附近，S极在地理南极附近，与地球两极并不完全重合2.如图所示，当通以如图所示方向的电流时，小磁针的S极将向纸外偏转，若改变电流方向，图中的小磁针转向为 ( ) A. 小磁针 N 极将向纸外偏转 B. 小磁针 S极将向纸外偏转C. 小磁针 N 极指向不变 D. 小磁针 N 极可能向纸内偏转，也可能向纸外偏转3.如图乙是由热敏电阻R1作为传感器制作的简单自动报警线路图，其中a、b 为两个固定的金属片，d 为铁片，其热敏电阻R1 的阻值随温度变化的曲线如图甲所示.则下列说法正确的是（）A.热敏电阻主要是由超导体材料制成的B.为了使温度过高时发送报警信息，开关c 应该接在 b 处C.若要使报警温度提高些，应将滑片P 点向左移动D.如图所示其组成部件电磁铁的左侧为N 极4.如图甲是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁，电磁铁的原理图如图乙所示．下列说法正确的是（）A. 盆栽底部磁体的下端一定是S极B. 增大电磁铁线圈中的电流，盆栽静止时受到的磁力不变C. 增大电磁铁线圈中的电流，盆栽静止时受到的磁力增大D. 增大电磁铁线圈中的电流，盆栽与底座之间距离不变第 2 页5.如图所示，是小王同学探究“电磁铁磁性强弱跟电流大小的关系，的电路图。小王在探究过程中，你认为以下说法正确的是（）A. 滑动变阻器的滑片向a 端滑动时，电磁铁吸引的铁钉减少B. 电磁铁的上端为S极C. 滑动变阻器的滑片向b 端滑动时，电磁铁磁性增强D. 判断电磁铁磁性的强弱，主要是观察电磁铁匝数多少6.如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P 逐渐向上移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力（）A.逐渐增大，方向向右B.逐渐减小，方向向右C.逐渐增大，方向向左D.逐渐减小，方向向左7.如图所示，在探究电磁铁的磁性强弱与什么因素有关实验中，下列说法中正确的是（）A. 把滑动片向左滑动时，磁性减弱B. 把滑动片向左滑动时，磁性增强C. 若增加线圈匝数，磁性将减弱D. 若改变电流的方向，磁性将增强8.如图所示的奥斯特实验说明了（）A. 电流的周围存在着磁场B. 电流在磁场中会受到力的作用C. 导线做...
