励磁技术协议

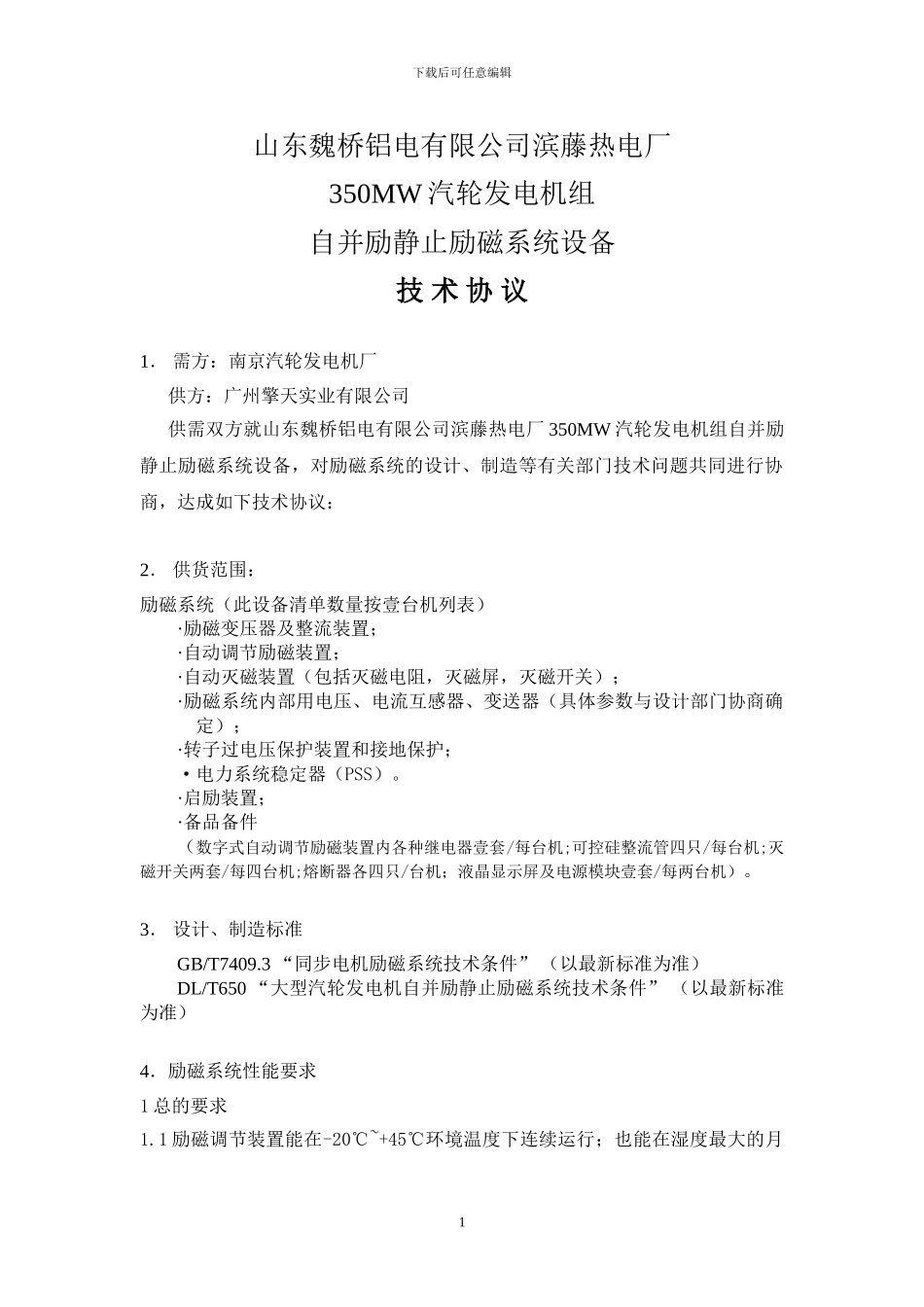

下载后可任意编辑山东魏桥铝电有限公司滨藤热电厂350MW 汽轮发电机组自并励静止励磁系统设备技 术 协 议1． 需方：南京汽轮发电机厂供方：广州擎天实业有限公司供需双方就山东魏桥铝电有限公司滨藤热电厂 350MW 汽轮发电机组自并励静止励磁系统设备，对励磁系统的设计、制造等有关部门技术问题共同进行协商，达成如下技术协议：2． 供货范围：励磁系统（此设备清单数量按壹台机列表） ·励磁变压器及整流装置；·自动调节励磁装置；·自动灭磁装置（包括灭磁电阻，灭磁屏，灭磁开关）；·励磁系统内部用电压、电流互感器、变送器（具体参数与设计部门协商确定）；·转子过电压保护装置和接地保护；·电力系统稳定器（PSS）。·启励装置；·备品备件（数字式自动调节励磁装置内各种继电器壹套/每台机;可控硅整流管四只/每台机;灭磁开关两套/每四台机;熔断器各四只/台机；液晶显示屏及电源模块壹套/每两台机）。3． 设计、制造标准GB/T7409.3 “同步电机励磁系统技术条件” （以最新标准为准）DL/T650 “大型汽轮发电机自并励静止励磁系统技术条件” （以最新标准为准）4．励磁系统性能要求1 总的要求1.1 励磁调节装置能在-20℃~+45℃环境温度下连续运行；也能在湿度最大的月1下载后可任意编辑份下，月平均最大相对湿度为 90%，同时该月平均最低温度为 25℃的环境下连续运行。1.2 励磁方式：采纳高起始响应自并励静止励磁系统。励磁系统的特性与参数满足电力系统各种运行方式和发电机所有运行条件的要求，供方提供成熟可靠的励磁型式。1.3 当发电机的励磁电压和电流不超过其额定值的 1.1 倍时，励磁系统保证能长期连续运行。1.4 励磁系统的短时过载能力超过发电机励磁绕组的短时过载能力，机端电压下降 80%时强励倍数不小于 2，允许强励时间为 60 秒。1.5 励磁系统响应比不低于 2 倍/秒。高起始响应励磁系统响应时间：上升值不大于 0.1 秒，下降值不大于 0.15 秒。要求在 0.1 秒内励磁电压增长值达到顶值电压和额定电压差值的 95%。1.6 发电机励磁系统装设数字式微机双通道自动励磁调节器及手动调整装置，手动调整装置应独立于自动励磁调节器，手动与自动调整励磁装置应为无扰动切换，并有跟踪和指示。1.7 调压范围：自动励磁调节时，发电机空载电压能在 80~110%额定电压范围内稳定平滑的调节。手动励磁调节时，上限不低于额定励磁电压的 110%，下限不高于空载励磁电压的 20%。1.8 阶跃响应：发电机空载...
