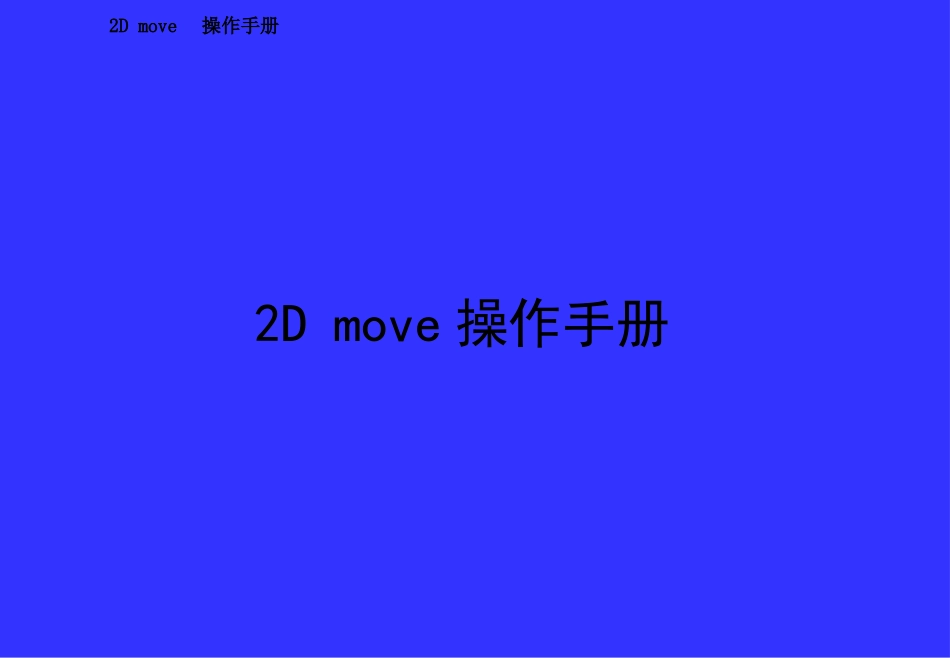

2Dmove软件操作手册VIP免费

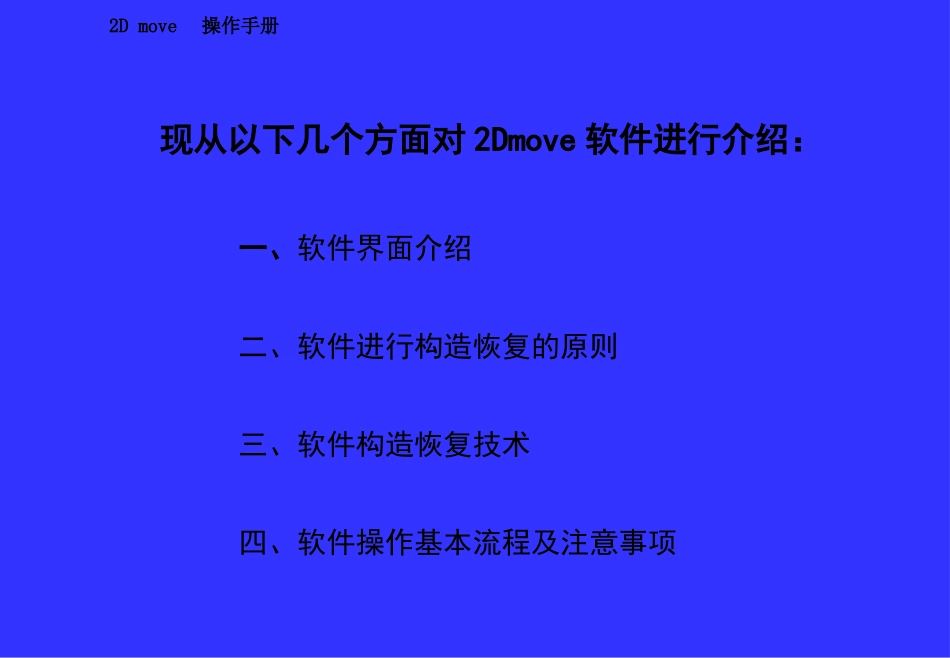

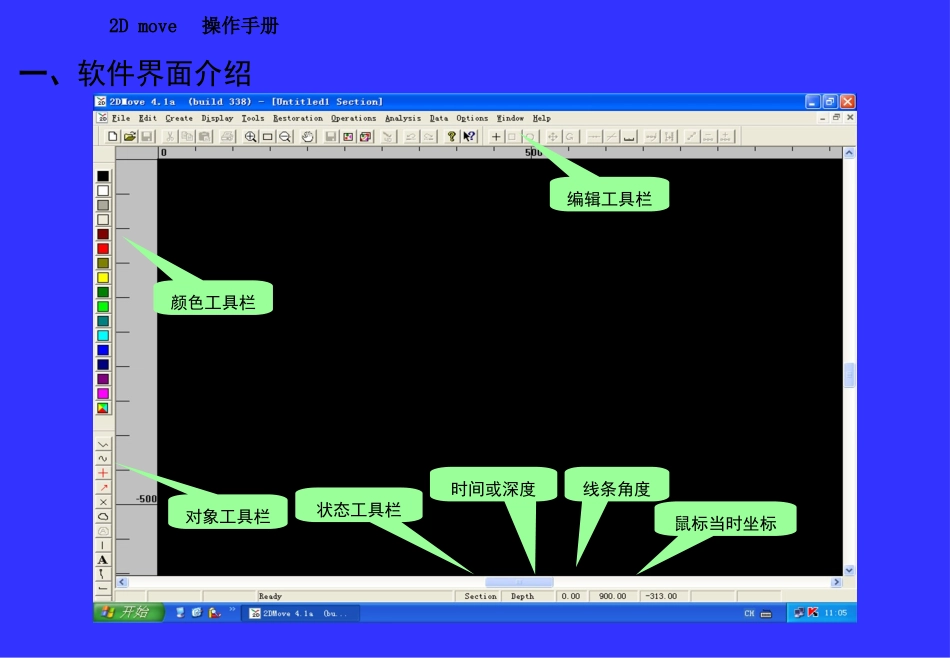

2Dmove操作手册2Dmove操作手册2Dmove操作手册现从以下几个方面对2Dmove软件进行介绍：一、软件界面介绍二、软件进行构造恢复的原则三、软件构造恢复技术四、软件操作基本流程及注意事项2Dmove操作手册颜色工具栏对象工具栏编辑工具栏鼠标当时坐标线条角度时间或深度状态工具栏一、软件界面介绍2Dmove操作手册平衡首先假设变形期间的体积基本不变，并且任何体积的变化可定量评估。为了精确地表示地质发展史，平衡必须考虑剥蚀、沉积压实作用、构造运动压实作用、压力压溶和沿着造山走向的伸展。通过计算机软件技术的优势，构造恢复和平衡能用更现代的手段进行。在此基础上MIDLIAND公司开发了平衡应用软件2DMove，该软件的构造恢复的基本准则：1）变形期间的岩石体积基本不变；2）岩石体积仅被剥蚀和沉积压实改变；3）主导变形方式是脆性断层；4）褶皱与断层有关。二、软件进行构造恢复的原则2Dmove操作手册三、软件构造恢复技术(一)、非运动学恢复算法(Restorationmenu)1、弯曲去褶皱(FlexuralSlipUnfolding)2、恢复到基准面(Restore)3、“拼板恢复”(二)、运动学恢复算法(Restorationmenu)1、斜剪切（InclinedShear）2、弯曲滑动（Trishear）3、断层平行流滑动(FaultParallelFlow)2Dmove操作手册弯曲去褶皱算法可以应用于平行褶皱，该算法是通过去褶皱顶层和它内部的平行滑动系统到水平基准面或假定的区域来工作的。滑动系统（平行于褶皱顶层）用来控制其它层的去褶皱，并作为层间联系和保持厚度变化。去褶皱时钉线或钉面和与它们相交的点不去褶皱或剪切，仅沿着钉线或钉面平移到基准面。钉线应对应于褶皱的轴面，或方位垂直于地层。平行剪切分量离开钉面而增加，而弯曲滑动分量随之减小（图1）三、软件构造恢复技术----弯曲去褶皱2Dmove操作手册图1弯曲去褶皱三、软件构造恢复技术----弯曲去褶皱2Dmove操作手册去褶皱参考面有Elevation及Targetline两项选择；Pin的选择要遵循地质规律，不能随意定钉子，一般选取地层变化较小，或背斜轴部等部位。且钉子长度要在大于层位纵向范围三、软件构造恢复技术----弯曲去褶皱2Dmove操作手册该算法的原则：1）模板层在去褶皱方向上长度不变；2）所有平行于模板层的层长在去褶皱方向保持一致；3）同一褶皱带的柱形或尖顶褶皱的面积保持不变；4）面积不变；5）相对层厚度恒定，层间的不连续滑动将沿着模板层在特定的点改变层厚。三、软件构造恢复技术----弯曲去褶皱2Dmove操作手册图2恢复到基准面（垂直去褶皱)三、软件构造恢复技术----恢复到基准面2Dmove操作手册Restoreto:表示地层恢复面的选择ShearAngle:表示地层去褶皱角度Pecentagerestoration:表示地层相对恢复面恢复的百分比（见图3）三、软件构造恢复技术----恢复到基准面2Dmove操作手册图3地层相对恢复面恢复百分比模式图三、软件构造恢复技术----恢复到基准面2Dmove操作手册该算法允许地层被恢复到水平的或假定的区域基准面，地层被垂直或斜剪切方式去褶皱（图2）。原则：1）变形前后的层体积不变；2）变形前后的去褶皱方向的长度是变化；3）变形前后的层面积是变化的。三、软件构造恢复技术----恢复到基准面2Dmove操作手册拼板恢复（图4）是一个为了鉴定岩石体积不足或超出、定义断块移动方向、形成初始地史模型而去除断距，进行恢复的快速查看过程。这种恢复类似于将拼板分片拼到一起。拼板恢复的步骤：1）用恢复到基准面算法或弯曲去褶皱算法拉平感兴趣层的各个断块；2）锁定层位使之仅能在水平基准面内移动；3）移动并旋转断块拼在一起。断块重叠的区域可以推断为表示岩石体积的增长部分，空白带表示岩石体积解释不足。三、软件构造恢复技术----拼板恢复2Dmove操作手册图4“拼板”恢复三、软件构造恢复技术----拼板恢复2Dmove操作手册斜剪切算法将断层上盘的变形特征与断层几何形态联系起来。斜剪切被用来模拟变形，那种出现滑动系统中，以与地层成一定角度为方向、穿透整个上盘的变形，而不是在层内的不连续的滑动（如弯曲滑动）。斜剪切算法用一系列用户首选的参数来控制恢复，这些参数包括移动方向、剪切矢量和水平断距等。三、软件构造恢复技术----斜剪切2Dmove操作手册斜剪...
