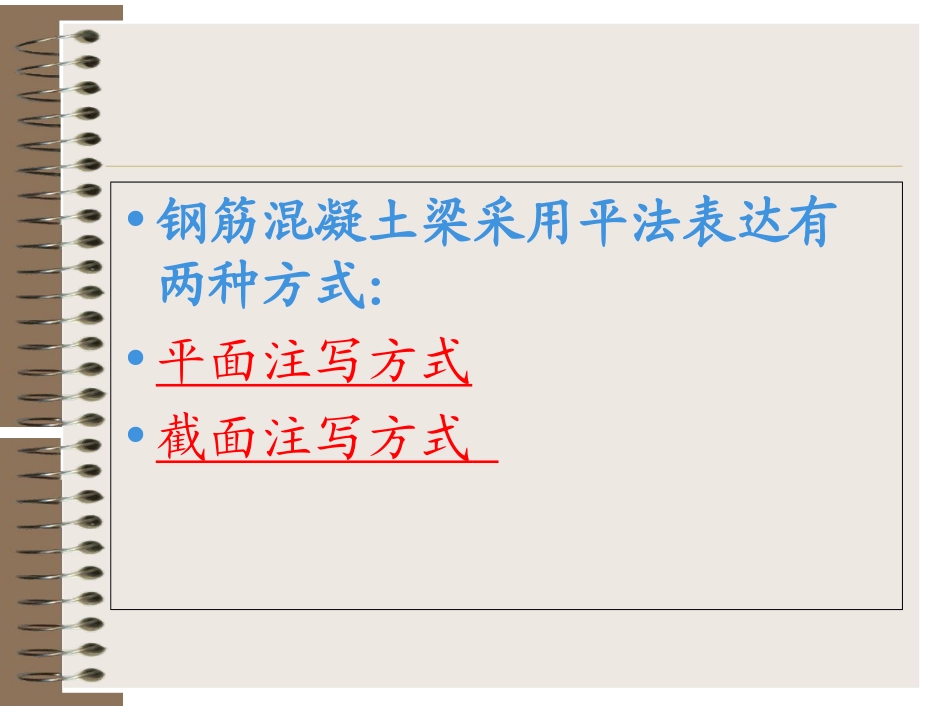

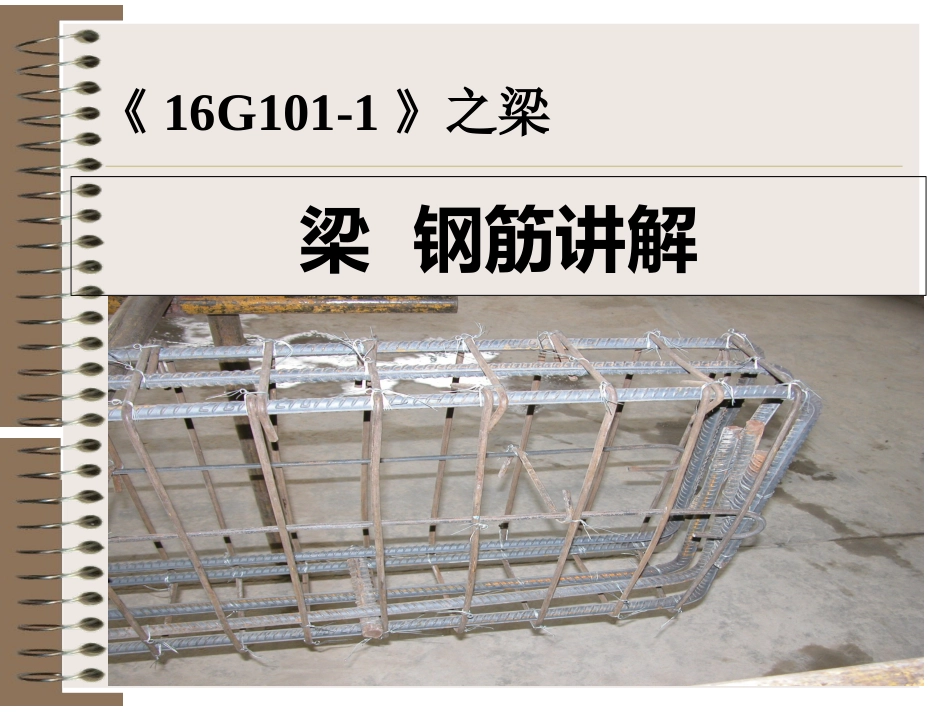

梁钢筋讲解《16G101-1》之梁梁类型及平法编号返回•钢筋混凝土梁采用平法表达有两种方式：•平面注写方式•截面注写方式1．平面注写方式•平面注写方式是在梁的分层平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值来表达梁平法施工图•平面注写包括集中标注和原位标注两部分内容。（1）集中标注•集中标注表达梁的通用数值，包括五项必注值及一项选注值•1）梁编号•2）梁截面尺寸b×h(宽×高)•3）梁箍筋•4）梁上部通长筋或架立筋；梁下部通长筋•5）梁侧面纵向构造钢筋或受扭钢筋•6）梁顶面标高高差返回集中标注原位标注当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用返回1）梁编号④梁类型代号⑤序号:阿拉伯数字1,2,3,4……⑥跨数:柱或墙为梁的支座，相邻的两个支座之间为一跨⑦有无悬挑代号:一端悬挑注写A，两端悬挑为B返回序号•阿拉伯数字1,2,3,4……例如：KL1,KL2,KL100•层号-序号例如：2KL1表示第二层编号为1的框架梁2,3KL2表示第2层和第3层编号为2的框架梁0KL10表示地下室层编号为10的框架梁返回2）梁截面尺寸b×h(宽×高)一般梁均采用矩形断面，此部分写出矩形截面的宽度b×矩形截面高度h第1跨第2跨一端悬挑框架梁2,2跨，一端悬挑第1跨第2跨右端端悬挑框架梁1,2跨，两端悬挑左端悬挑返回下部纵筋钢筋一般通长上部通长纵筋上部支座非通长纵筋钢筋下部纵筋钢筋一般通长上部支座非通长纵筋上部支座非通长纵筋架立筋架立筋与受力筋搭接下部纵筋下部纵筋箍筋构造纵筋抗扭钢筋拉筋箍筋•断面图•断面图一般表达三个位置的配筋：两个梁端截面和一个跨中截面，每个截面表达梁上部纵筋、下部纵筋、中部纵筋（腰筋或抗扭钢筋）、箍筋，钢筋使用阿拉伯数字编号，相同的钢筋编一个号。左支座截面跨中截面右支座截面返回井字梁井字梁（垂直相交的梁尺寸相同，无主次之分）JZL框架梁KL井字梁JZL框架梁KL井字梁JZL框架梁KL井字梁JZL悬挑梁悬挑梁KL2-3(2A)，此处A代表悬挑悬挑梁XL加腋框架梁加腋（梁高度变化）加腋加腋Y500×250Y：加腋腋宽：500腋高：250梁底部轮廓线加腋加腋加腋腋宽腋高腋宽腋高3）梁箍筋•箍筋级别：•直径：6,8,10,12…•加密区与非加密区间距•肢数①加密区和非加密区箍筋间距不一样，用斜线“/”分开，“/”前为加密区间距，“/”后为非加密区间距加密区和非加密区箍筋间距一样，不需要用斜线“/”分开φ8@100/200(2)②加密区和非加密区箍筋肢数一样，肢数注写一次，写在括号内；如果不一致分别注写在括号内φ8＠100（4）/200（2）表示加密区为直径8mm间距100mm的4肢箍筋，非加密区为直径8mm间距200mm的2肢箍筋，箍筋为II级钢。③非框架梁、悬挑梁、非抗震梁采用不同箍筋间距和肢数，用斜线“/”分开；先写支座端部箍筋，后写跨中钢箍筋12φ8＠100/200（4）表示梁两端加密区各有12根直径8mm间距100mm的4肢箍筋；非加密区为直径8mm间距200mm的4肢箍筋，非加密区箍筋根数根据间距和梁剩余部分长度计算。12φ8@100（4）端部加密区箍筋12φ8@100（4）中部非加密区箍筋φ8@200（4）φ8@200（4）返回4）梁上部通长筋或架立筋•通长筋指梁上部受力筋沿梁的长度方向不截断•架立筋的作用是和箍筋绑扎在一起形成钢筋骨架。梁纵向受力钢筋要求上部通长纵筋①上部只有通长受力筋，没有架立筋，直接写通长筋筋的根数、级别和直径例：220③既有通长筋又有架立筋，表达为通长筋+（架立筋）例：225+（2φ12）上部通长筋在角部上部非通长筋架立筋在中间钢筋的做法抗震楼层框架梁钢筋的做法非抗震楼层框架梁11G101-1P80规定（抗震屋面框架梁）11G101-1P82规定（非抗震屋面框架梁）11G101-1P87图集规定2φ20+（2φ12）2φ20表示上部3跨通长筋为2根直径20mm的HRB335钢筋，在角部（2φ12）表示上部3跨中间位置架立筋2根直径12mm的HPB300钢筋下部纵筋钢筋一般通长上部通长纵筋④上、下均有通长钢筋，表达为“上部通长筋；下部通长筋”例：222；4202φ20；4φ182φ20上部两跨通长筋均为2根直径20mm的HRB335钢筋4φ18下部两跨通长筋均为4根直径18mm的HRB335钢筋在中间2φ16；2φ20+2φ182φ16上部3跨通长筋均为2...
