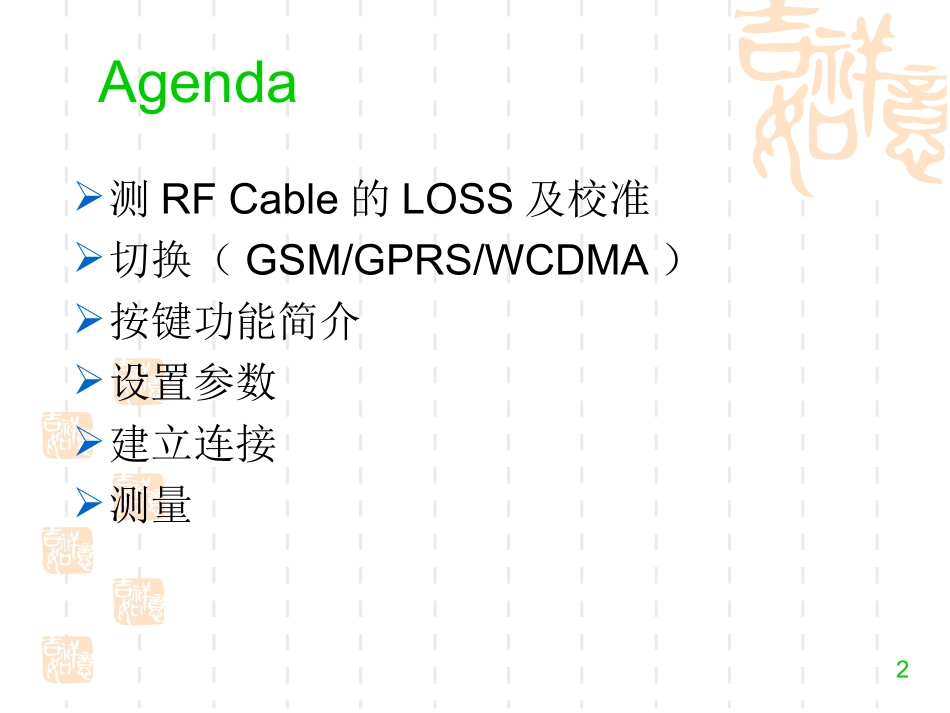

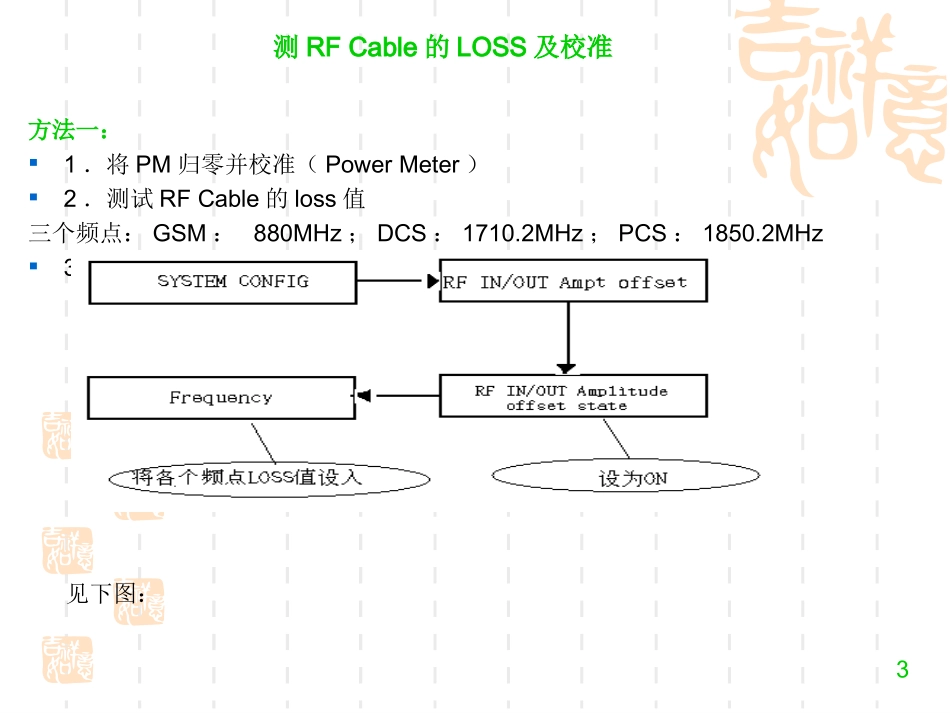

12Agenda测RFCable的LOSS及校准切换（GSM/GPRS/WCDMA）按键功能简介设置参数建立连接测量3测RFCable的LOSS及校准方法一：1．将PM归零并校准（PowerMeter）2．测试RFCable的loss值三个频点：GSM：880MHz；DCS：1710.2MHz；PCS：1850.2MHz3．设置CableLoss值见下图：4各个频点的值设入后，会自动弹出offset对应的LOSS，再对他们补LOSS设置的频点5在这里，manualpowerBurst1的值设置的应接近8960发射的功率值，否则8960回有超出或低于范围的警告。因为设置的值与8960的发射值相差太大会大大影响后继工作的进行。5．测试8960接收功率的误差：用信号源在不同的频点发出一定功率的信号，同时有一台功率计和8960来接收，将8960接收到的功率和功率计测量到的值进行对比，判断8960接收功率的误差。由于SG（信号发生器）通过Powerdivider（功率分接器）后，输出给PM（功率计）和8960的功率可能存在大小不同的情况，所以要求Powerdivider的精确度非常高，因而我们可采用先测PM的接收功率，再接8960测接收功率，这样就可以消除输出功率大小不一致的问题。6方法二：在实际的操作中，我们通常采用用手机的GoldenSample来测LOSS。将手机与8960连接，建立连接后，步骤同方法一中的步骤3。在Frequency的频点中，GSM：900MHz；DCS：1800MHz；PCS：1900MHz要调的LOSS要设的频点7图1中测到功率为32.52dBm，由于在GSMLevel5下，由公式43-Level*2知，功率应为33dBm，故应调LOSS:-1.8-0.48=-2.28dBm.由图2看到补准的值。注意：对于DCS与PCS应用公式：30-Level*2。图1图28在下面的内容中，将对8960的各个按键及其功能进行描述，顺序如下：MEASUREMENTCALLSETUPSYSTEMCONFIGMeasurementSelectionFI~F6F7~F129CELLSETUP：进行GSM和GPRS的切换（见下一页）。SYSTEMCONFIG：1FormatSwitch可能出现GSM/GPRS，WCDMA，IS-2000/IS-95/AMPS等或其中一项，标有L则表示可用，N则不可用。2ApplicationSelection->ApplicationSwitch可切换至所需方式，但是选择这种方法会导致8960重新启动。选择后会有Yes，No的确认。切换：10在OperatingMode里面，在设置参数前先点Celloff关闭测量，设置结束后选择所要的方式，同时在这里可以进行GSM及GPRS的切换。广播信道：基站（8960）的信道。业务信道：主要用于传送用户信息流，如语音业务和数据业务。GPRS方式时基站使用的信道，GPRS中允许多个PDTCH进行复用。OperatingModeF7~F9F111BCH信道的可设置项1CellPower是8960模拟的基站发射的信号，这个信号不能太小，否则手机会接收不到而造成Idle。2CellBand分PGSM，EGSM，DCS，PCS等。3BroadcastChan对应PGSM：1~124EGSM：0~124，975~1023DCS：512~885PCS：512~810EGSM是对PGSM的扩展。在这里建立连接后不可任意更改，因为这是基站信息，手机呼叫后连到基站，而更改后相当换基站，因而会Idle。ConnectionType下面将对ConnectionType的五种方式进行解释。F212ConnectionType在GSM下，选择Auto，它在修改后可自动跟随。在GPRS下，可选择BLER，ETSITypeA，ETSITypeB（Unack），ETSITypeB（Ack）ETSITypeA：它可以确保PDTCH信道中的脉冲仅在上行链路中传输。ETSITypeB（Unack）：测量TX，确保一个或多个下行链路脉冲存在。在ActiveCell下选择此方式可测BER。ETSITypeB（Ack）：测量TX、RX，与Unack方式相似，但不同的是在接收信息后会发回一个确认信息。BLER：测量RX，GPRS是通用无线分组业务，是一种基于GSM系统的无线分组交换技术，它是将需要传送的信息划分为一定长度的包，即分组，然后以分组为单位进行存储转发，BLER即以包为单位，当传输中包有一个或多个误码存在时，这个包就是一个Error它允许多个GPRS的测量（除了BER&ORFS）同时进行。13HandoverSetup->GSMHandoverSetup点击这个按钮，就会弹出上图界面，这些设置项与右侧的TCH设置项有重复，即在这个界面可以一次执行所有设置，而不必在右侧单项修改。TCH第一页可设置项Level：GSM：5~19PCS：0~15DCS：0~15Level可调范围为0~31。实际上GSM;0~4与5相同，PCS:16~31与15相同F1014CellInfo->CellParameterTCH第二页LAI(登记区识别码)=MCC+MNC+LACMCC...
