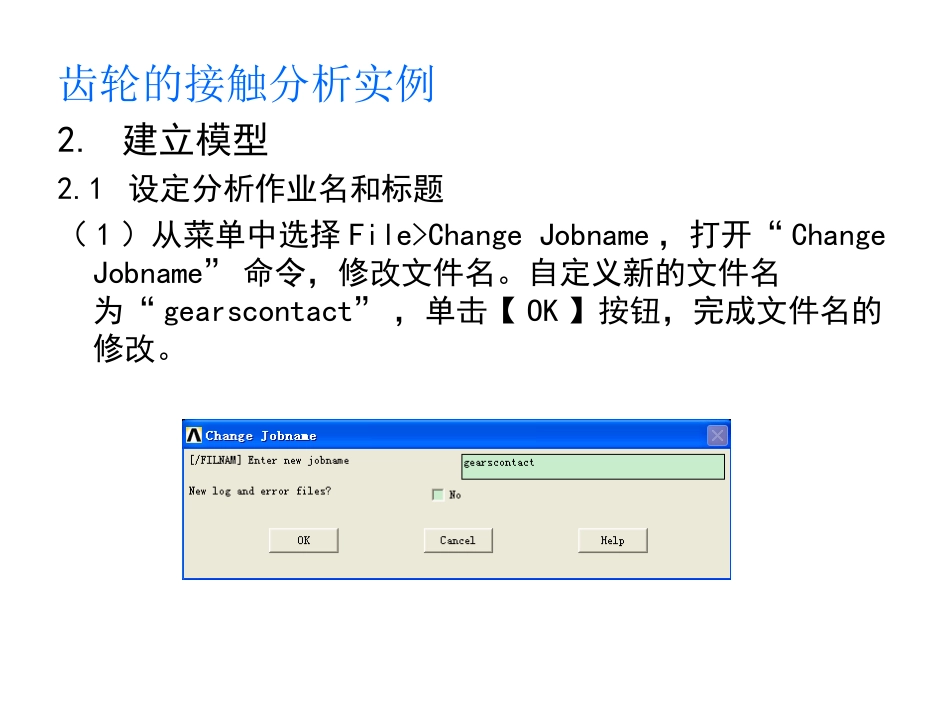

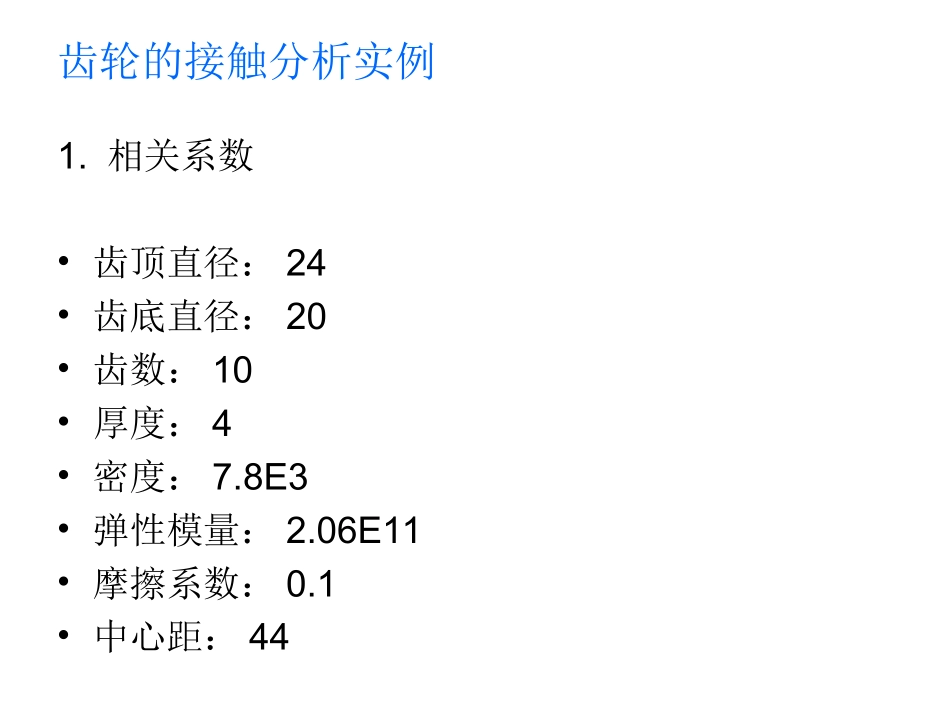

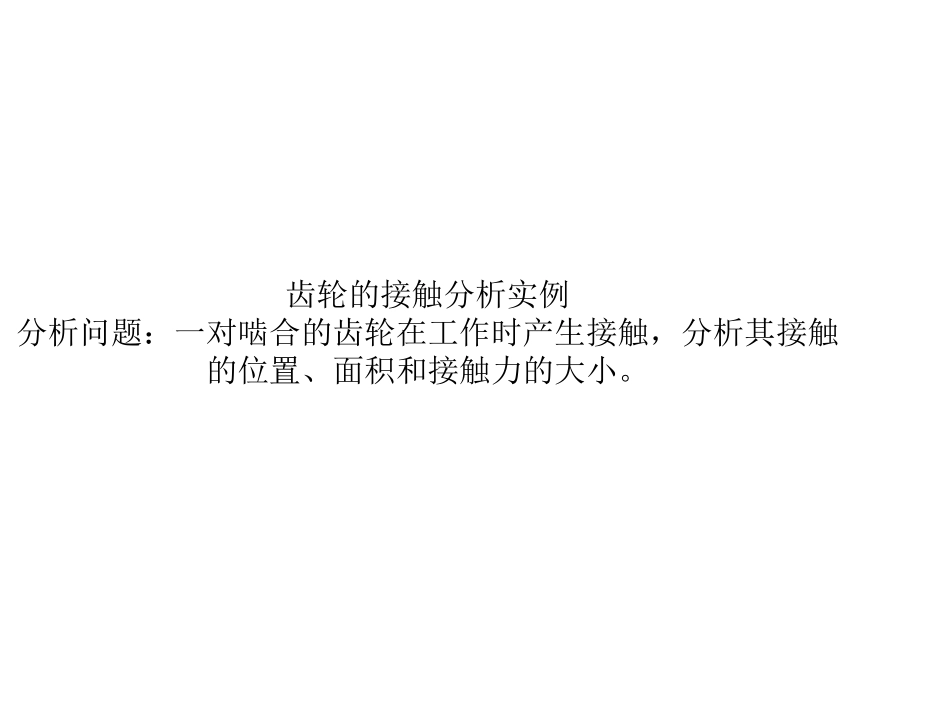

齿轮的接触分析实例分析问题：一对啮合的齿轮在工作时产生接触，分析其接触的位置、面积和接触力的大小。齿轮的接触分析实例1.相关系数•齿顶直径：24•齿底直径：20•齿数：10•厚度：4•密度：7.8E3•弹性模量：2.06E11•摩擦系数：0.1•中心距：44齿轮的接触分析实例2.建立模型2.1设定分析作业名和标题（1）从菜单中选择File>ChangeJobname，打开“ChangeJobname”命令，修改文件名。自定义新的文件名为“gearscontact”，单击【OK】按钮，完成文件名的修改。齿轮的接触分析实例（2）从实用菜单中选择File>ChangeDirectory,打开“ChangeDirectory”命令，可以自定义该文件的目标文件夹，单击【确定】按钮。齿轮的接触分析实例（3）从实用菜单中选择File>ChangeTitle，打开“ChangeTitle”命令，可以自定义修改文件标题。新的文件标题为“contactanalysisoftwogears”，为本实例的标题名。单击【OK】按钮确定。齿轮的接触分析实例(4)从实用菜单中选择Plot>Replot命令，自定义的标题”contactanalysisoftwogears”将显示在窗口左下角。（5）从主菜单中选择Preference命令，在对话框中选择“Structural”复选框，单击【OK】按钮。齿轮的接触分析实例2.2定义单元类型（1）从主菜单中选择Preprocessor>ElementType>Add/Edit/Delete,打开“ElementType”对话框，单击【Add】。（2）在下图的列表框中选择“Solid”,“4node182”,单击【OK】。齿轮的接触分析实例(3)在下图的ElementTypes对话框中单击【Options】弹出单元选项对话框，对PLANE182单元进行设置。设置完成后点击【OK】，然后【Close】。齿轮的接触分析实例2.3定义实常数（1）从主菜单中选择Preprocessor>RealConstants>Add/Edit/Delete，打开如下图的“实常数”对话框，点击【Add】,设置实常数单元类型。齿轮的接触分析实例（2）在弹出的对话框中点击【OK】，弹出如下对话框，点击【OK】，在弹出的对话框中将厚度设置为4。设置完毕，点击【OK】。齿轮的接触分析实例设置完毕后，点击【Close】关闭实常数对话框。齿轮的接触分析实例2.4定义材料属性（1）从主菜单中选择Preprocessor>MaterialProps>MaterialModels，如下图所示依次双击Structural>Linear>Elastic>Isotropic。齿轮的接触分析实例在弹出的对话框中设置材料的弹性模量EX=2.06E11,泊松比PRXY=0.3。如下图所示。设置完毕后点击【OK】，回到材料属性对话框界面。齿轮的接触分析实例（2）依次双击Structural>Density，设置材料密度为7.8E3。完毕点击【OK】退出。齿轮的接触分析实例（3）依次双击Structural>FrictionCoefficient，打开材料摩擦系数对话框。如下图，设置摩擦系数为0.1。完毕点击【OK】，并退出材料属性设置对话框。齿轮的接触分析实例2.5建立齿轮面模型(1)将当前坐标系设置为总体柱坐标系。从实用菜单中选择WorkPlane>ChangeActivesCSto>GlobalCylindrical。（2）定义一个关键点。a.从主菜单选择Preprocessor>Modeling>Create>Keypoints>InActiveCS。b.建立关键点1。如下图，完毕点击【OK】。齿轮的接触分析实例（3）定义一个点作为辅助点。a.从主菜单选择Preprocessor>Modeling>Create>Keypoints>InActiveCS。b.建立辅助点110。如下图，完毕点击【OK】。齿轮的接触分析实例（4）偏移工作平面到给定位置。a.从实用菜单中选择WorkPlane>OffsetWPto>Keypoints+。b.在ANSYS图形窗口选择110号辅助点，点击【OK】。（5）旋转工作平面a.从实用菜单中选择WorkPlane>OffsetWPbyIncrements。b.在“XY,YZ,ZX,ZXAngles”文本框中输入-50,0,0,点击【OK】.齿轮的接触分析实例（6）将激活的坐标系设置为工作平面坐标系：WorkPlane>ChangeActivesCSto>WorkingPlane。（7）建立第二个关键点。a.从主菜单选择Preprocessor>Modeling>Create>Keypoints>InActiveCS。b.建立关键点2。如下图，完毕点击【OK】。齿轮的接触分析实例（8）将当前坐标系设置为总体柱坐标系。从实用菜单中选择WorkPlane>ChangeActivesCSto>GlobalCylindrical。（9）建立其余的辅助点。按照与（3）同样的步骤建立其余的辅助点，设置编号一次为120，130，140，150，160，其坐标依次为（16，43）、（16...
