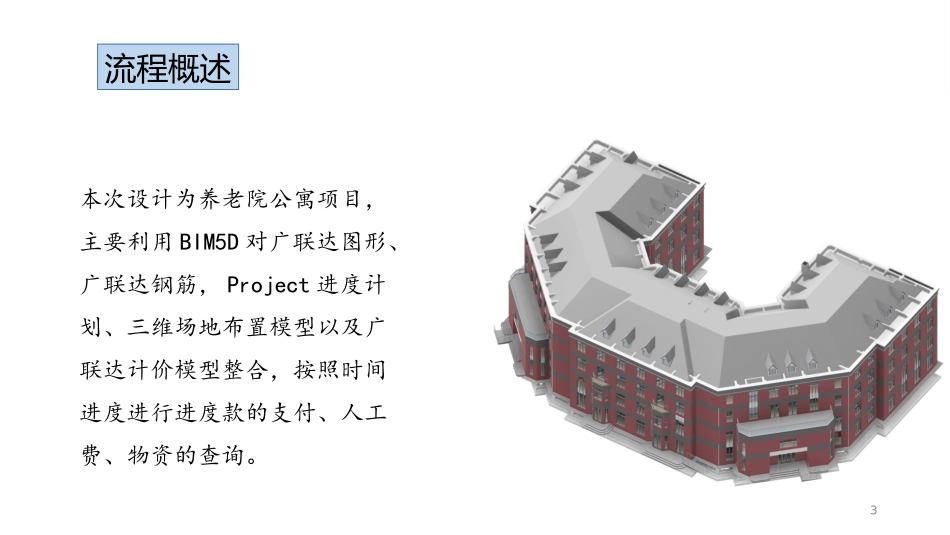

养老院公寓成本支付及项目管理基于BIM的1总结展望模型应用模型创建流程概述BIM应用分析2流程概述本次设计为养老院公寓项目，主要利用BIM5D对广联达图形、广联达钢筋，Project进度计划、三维场地布置模型以及广联达计价模型整合，按照时间进度进行进度款的支付、人工费、物资的查询。3模型创建4GFC模型互导修改（结构部分、外墙、墙面，定义修改）多部分模型的整合（GGJ、GCL、GBQ与Project、三维场布）5建筑部分建筑部分结构部分Revit两个模型的链接6模型创建完成7模型的修改及导入模型检查模型修改模型导出Revit导入GCL模型检查广联达中模型的定义与绘制8模型的修改及导入三步走检查修改导入9101112三维场布布13现场布置尽量紧凑，节约用地。合理布置施工现场的运输道路及各种材料堆场、加工厂、仓库位置，各机具的位置；尽量使运距最短，从而减少或避免二次搬运。减少临时设施的数量，降低临时设施费用。临时设施的布置，尽量便于工人的生产和生活，办公区，生活区和生产区宜分离设置。符合环保、安全和防火要求。设计采用广联达BIM施工现场布置软件，根据现有图纸资料，进行场地布置。布置原则绘制说明14序号名称面积规格数量1钢筋料场169.38㎡10×16.9m2模板库房50.14㎡7×7.16m3砌块堆场100㎡10×10m4配电室15㎡2.5×2×3m5门卫房8㎡2×2×2m6木工加工棚54㎡12×4.5m7钢筋加工棚72㎡12×6m8其他仓库150㎡5×10×3m序号名称面积规格数量1现场办公用房175㎡3.6×4.86×5×2m2职工宿舍459.2㎡3.6×5×5×2+3.6×5×4×2×2m3食堂98.4㎡8.2×6×2m4浴室16.4㎡3.6×4.6m5活动室24.6㎡5×5m6厕所27㎡3×3+3×6m主要生产临建设施一览表主要生活临建一览表15俯视图16办公区布置在施工现场北面，靠近大门，方便与外界联系；生产区靠近作业区布置，方便材料运输；生活区位于施工现场东侧，工人宿舍距离作业区的距离合理，施工效率有所保证。功能区划分生产区作业区生活区办公区17塔吊钢筋加工区施工电梯安全通道作业区部局工地大门拟建工程18易燃易爆危险品钢筋加工区搅拌站仓库生产区部局工地大门木工加工区洗车池19浴室3号宿舍活动室2号宿舍生活区部局停车场1号宿舍厕所垃圾处理202号办公楼岗亭1号办公楼仓库办公区部局工地大门食堂电工值班室停车场配电箱21基于BIM的施工现场布置施工现场规划能减少作业空间的冲突，优化空间利用效益。将BIM技术应用到施工现场临时设施规划阶段，可更好地指导施工，为施工企业减低施工风险与成本运营。22资源成本I广联达GBQ预算文件进度project软件的进度计划BIIM5D模型创建广联达GGL.GCL进行模型的整合23实体模型（GGJ、GCL）场地模型（基础、主体、装饰）预算模型（GBQ4）Project进度计划模型导入与整合24进度与模型25成本与模型•清单匹配清单匹配•清单关联清单关联26•模拟建造•查询进度资源查询进度资源•输出资源报表输出资源报表进度应用ADDYOURTEXT资源进度曲线27•进度内的工程量清单查询•进度内人工费的查询•资金曲线的导出成本应用资金进度曲线28总结展望29通过输入项目的工程概况，可在BIM数据库中查询类似以往项目案例基本信息。利用软件进行对比分析，得出项目的概算。智能分析对已编辑的模型导出工程量清单，对其套取定额组价，并对单个清单项的材料来源进行厂家信息的关联。实现成本透明成本透明透过构件透明信息化，对项目进行责任的问题明确，形成数据库。有利于国家未来发展的钟声责任制。安全责任模型形成信息包，发包方、设计院、施工方以及监理方通过账号登录的形式查看工程信息。将项目的具体信息上传到自己创建的数据库内，以便以后数据的使用信息共享与对接BIM5D的展望30软件名称所属公司应用阶段PKPM比目云Revizto鲁班REVITAUTODESK三维建模广联达BIM系列软件广联达公司算量计价ProjectMicrosoftOffice进度计划编制广联达BIM施工场地布置广联达公司三维场布LumionArt-3D模型渲染BIM5D广联达公司成本支付+虚拟建造FUZORBIMCC实时漫游+VRNavisworkAUTODESK虚拟建造31致谢32
