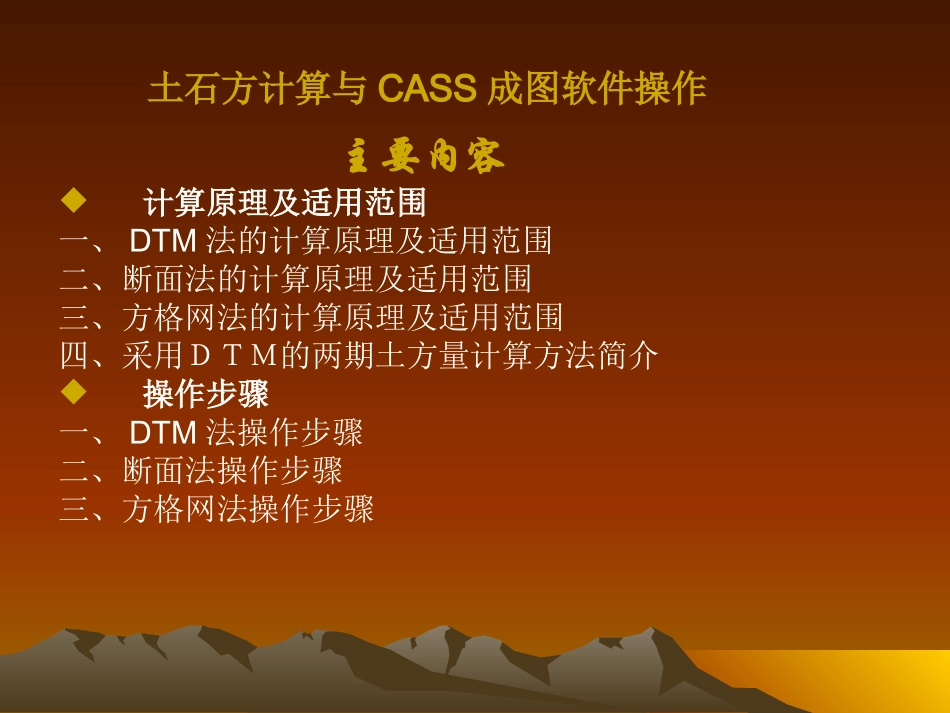

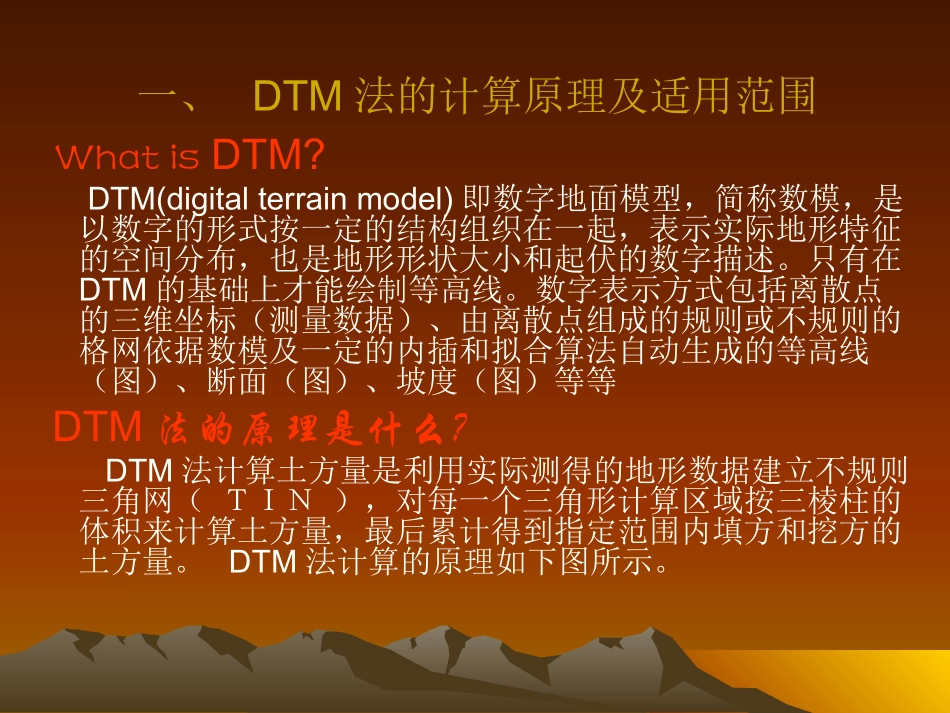

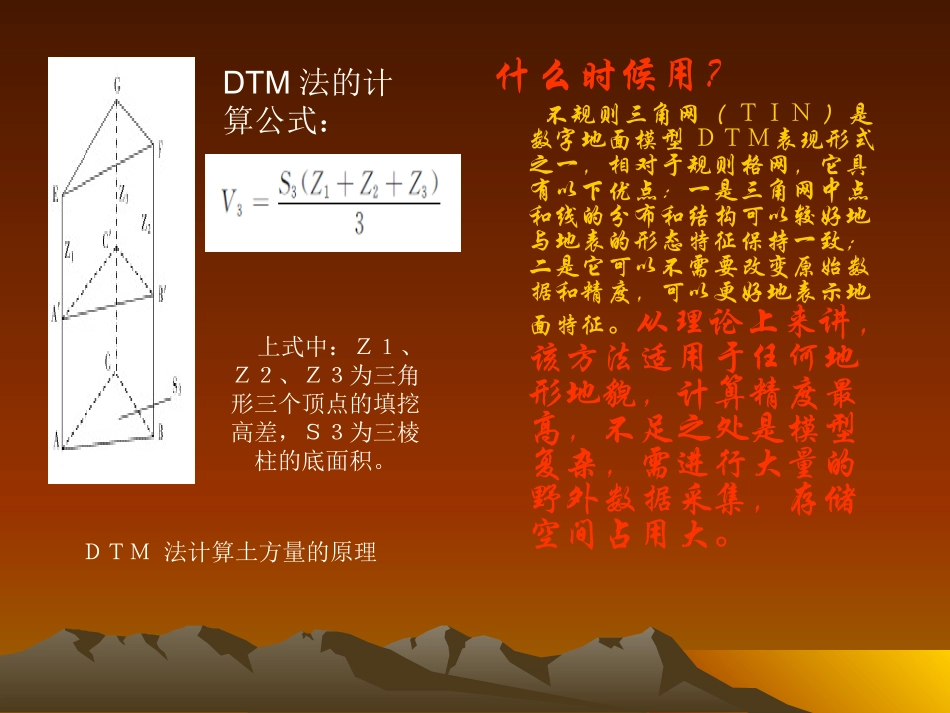

土石方计算与CASS成图软件操作计算原理及适用范围一、DTM法的计算原理及适用范围二、断面法的计算原理及适用范围三、方格网法的计算原理及适用范围四、采用ＤＴＭ的两期土方量计算方法简介操作步骤一、DTM法操作步骤二、断面法操作步骤三、方格网法操作步骤主要内容一、DTM法的计算原理及适用范围WhatisDTM?DTM(digitalterrainmodel)即数字地面模型，简称数模，是以数字的形式按一定的结构组织在一起，表示实际地形特征的空间分布，也是地形形状大小和起伏的数字描述。只有在DTM的基础上才能绘制等高线。数字表示方式包括离散点的三维坐标（测量数据）、由离散点组成的规则或不规则的格网依据数模及一定的内插和拟合算法自动生成的等高线（图）、断面（图）、坡度（图）等等DTM法的原理是什么？DTM法计算土方量是利用实际测得的地形数据建立不规则三角网（ＴＩＮ），对每一个三角形计算区域按三棱柱的体积来计算土方量，最后累计得到指定范围内填方和挖方的土方量。DTM法计算的原理如下图所示。什么时候用？不规则三角网（ＴＩＮ）是数字地面模型ＤＴＭ表现形式之一，相对于规则格网，它具有以下优点：一是三角网中点和线的分布和结构可以较好地与地表的形态特征保持一致；二是它可以不需要改变原始数据和精度，可以更好地表示地面特征。从理论上来讲，该方法适用于任何地形地貌，计算精度最高，不足之处是模型复杂，需进行大量的野外数据采集，存储空间占用大。ＤＴＭ法计算土方量的原理上式中：Ｚ１、Ｚ２、Ｚ３为三角形三个顶点的填挖高差，Ｓ３为三棱柱的底面积。DTM法的计算公式：二、断面法的计算原理及适用范围横断面计算在施工设计阶段，一般多利用路基实测的横断面图进行横断面面积计算。初步设计阶段(prehminarydesignphase)必要时，可用线路平面图点绘横断面，在横断面上计算面积。计算原理？断面法土方计算土方量是根据纵断面上某一里程处实际测量的地形断面线与设计断面线，相交后的闭合断面面积。即可获得各个里程处的横断面的填挖面积，并由相邻两横段面的间距计算出土石方量，最终汇总出纵断面上所有两相邻横断面间的土石方量，并绘出土石方量计算表，其计算公式如下。适用范围？断面法土石方计算适合用于线型工程，特别复杂区域可选任意断面法。断面法外业需要进行大量的断面测量工作，内业和外业的工作量较大，同时必须对各断面参数的设置比较清楚。鉴于断面法在计算土方量时受到诸多条件的限制，其计算精度与可靠性难以评价，在两断面间不规则变化且变化较大，计算难度大。设横断面面积分别是Ａ１、Ａ２、Ａ３……Ａｉ等，断面间距为Ｌｉ。则总的填挖方量为：式中：Ａｉ－１和Ａｉ分别为第ｉ段起断面和终断面的填挖方面积；Ｌｉ为断面间距；Ｖｉ为填挖方量。三、方格网法的计算原理及适用范围计算原理？方格网法是根据设计高程和实测地面点坐标将待计算的区域划分为若干个方格，每个方格按照长方体的体积计算填挖方量，最后累计得到该范围内填方和挖方的总土方量。系统首先将方格的４个角上的高程相加（如果没有高程，则通过周围高程内插出其高程），取平均值与设计高程相减。然后根据方格的边长得到每个方格的面积，再按长方体的体积计算公式得到填挖方量，总的土方量等于各方格土方量的和：式中：Ｈｉｊ表示第ｉ行ｊ列的方格网的高差；ａ、ｂ为方格网边长；ｎ为测区方格的个数。适用范围？方格网法适用于大面积土方量的计算，尤其是地形起伏较小、坡度变化较缓的区域。由于它简明直观、通用性强，可以生成挖填线，委托方一般要求用方格网法计算。但由于方格网法是取４个角上的高程来计算方格网的体积，因此对于变化较大的地形来说，计算精度会降低。理论上方格网法采用的方格密度越大，土方量计算就越接近实际值，精度也会越高，但其工作量会显著增长，从而不利于工作效率的提高。四、采用ＤＴＭ的两期土方量计算方法简介两期土方计算指的是对同一区域进行了两期测量，利用两次观测得到的高程数据建模后叠加，计算出两期之中的区域内土方的变化情况。因此，根据两期法的原理，可以将同一区域内的原始地形和设计地形看作是该区域两个不同时期的地形。在计...
