CNC基础知识VIP免费

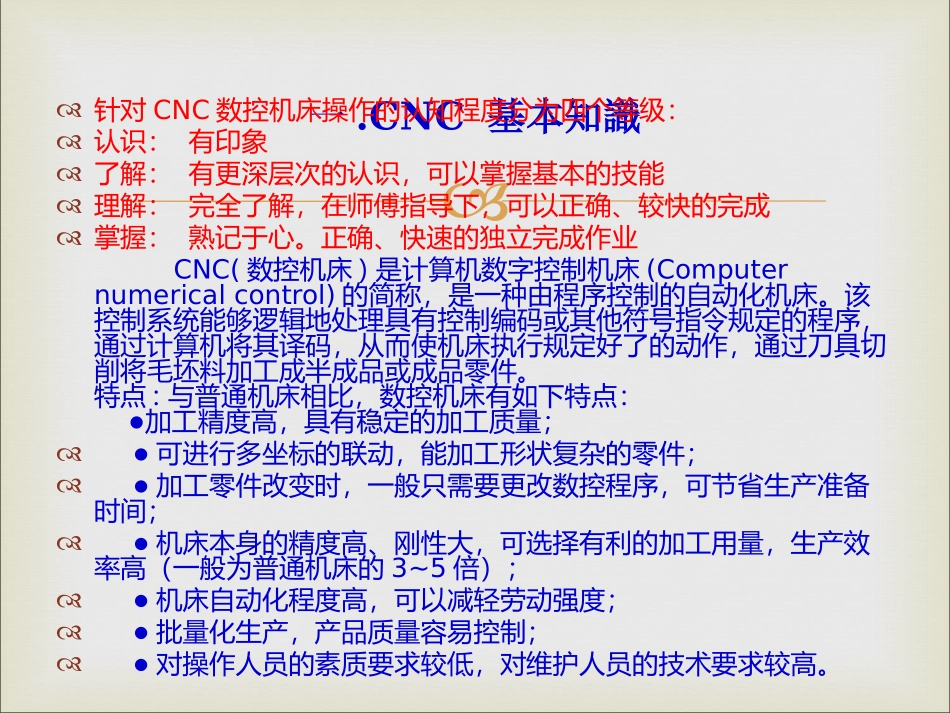

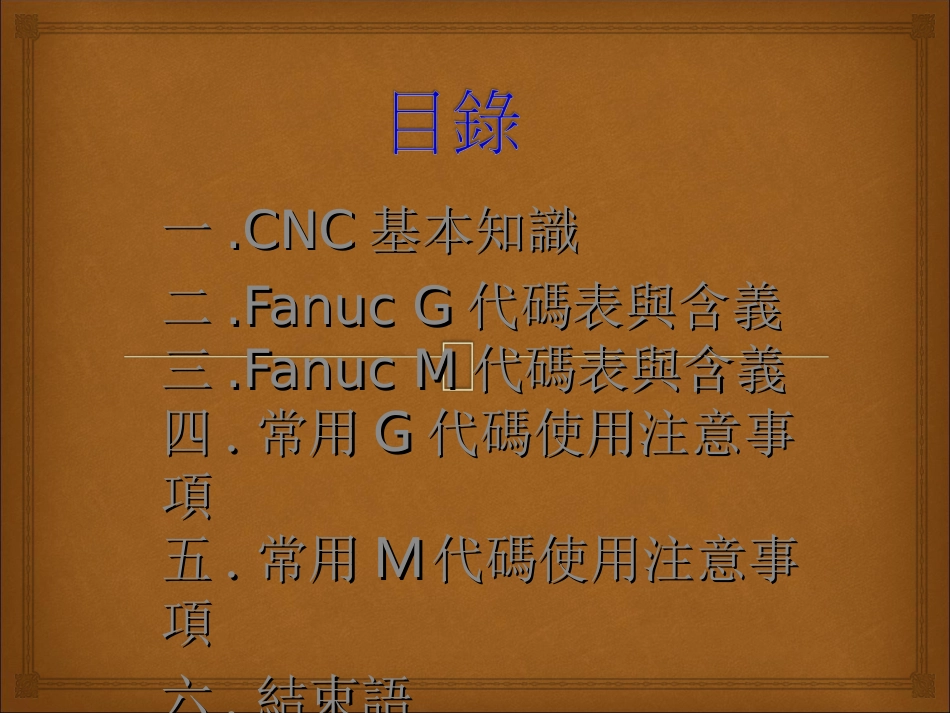

制作：制作：CNCCNC精密加工精密加工一一.CNC.CNC基本知識基本知識二二.FanucG.FanucG代碼表與含義代碼表與含義三三.FanucM.FanucM代碼表與含義代碼表與含義四四..常用常用GG代碼使用注意事代碼使用注意事項項五五..常用常用MM代碼使用注意事代碼使用注意事項項六六..結束語結束語一.CNC基本知識针对CNC数控机床操作的认知程度分为四个等级：认识：有印象了解：有更深层次的认识，可以掌握基本的技能理解：完全了解，在师傅指导下，可以正确、较快的完成掌握：熟记于心。正确、快速的独立完成作业CNC(数控机床)是计算机数字控制机床(Computernumericalcontrol)的简称，是一种由程序控制的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，通过计算机将其译码，从而使机床执行规定好了的动作，通过刀具切削将毛坯料加工成半成品或成品零件。特点:与普通机床相比，数控机床有如下特点：●加工精度高，具有稳定的加工质量；●可进行多坐标的联动，能加工形状复杂的零件；●加工零件改变时，一般只需要更改数控程序，可节省生产准备时间；●机床本身的精度高、刚性大，可选择有利的加工用量，生产效率高（一般为普通机床的3~5倍）；●机床自动化程度高，可以减轻劳动强度；●批量化生产，产品质量容易控制；●对操作人员的素质要求较低，对维护人员的技术要求较高。1.1.機床坐標系的確認機床坐標系的確認右手笛卡爾坐標系加工坐標加工前，首先要確認機床坐標系的正負方向。首先可以確定的機床主軸為Z軸的正方向，利用右手笛卡爾坐標系可以看出：右手中指為Z+,食指所指方向為Y+,大拇指所指方向為X+2.加工原點确定加工原点的四種方式1.X單邊Y分中2.X分中Y單邊3.XY單邊4.XY分中3.分中分中的原理a.用寻边器碰A邊后將相對坐標歸零A邊D=63.分中分中的原理B邊D=6b.用寻边器碰B邊，X相對坐標數值應為X106.3.分中分中的原理c.將主軸往反方向移動（100+6）/2mm即為X軸原點坐標。Y軸分中與X軸分中原理一樣4.分中操作步驟a）將主軸用M03旋轉起來，搖動手輪將寻边器慢慢靠近工件下部上部偏心式寻边器使用方法手轮旋钮“X100”表示一格0.1mm“X10”表示一格0.01mm“X1”表示一格0.001mm偏心式寻边器使用方法b）將手輪進給速度調整到0.01mm,繼續搖動手輪，直到寻边器上下兩部分做不同心旋轉即為OK，將相對坐標歸零，繼續碰相對應的另一條邊。下部上部4.分操作步驟中a.a.使用偏心式使用偏心式寻边器寻边器時，轉速不宜過高，一般在時，轉速不宜過高，一般在500-600r/min500-600r/minb.b.加工高精度的工件時，需要使用標準刀把夾持，避免加工高精度的工件時，需要使用標準刀把夾持，避免寻边器寻边器偏擺而導致分中不準，從而達不到加工的精度要求。（圖偏擺而導致分中不準，從而達不到加工的精度要求。（圖11））C.C.在使用偏心式在使用偏心式寻边器寻边器碰單邊時，輸入坐標時，需要偏置碰單邊時，輸入坐標時，需要偏置寻边器寻边器接觸工件部分的半徑。（圖接觸工件部分的半徑。（圖22））4.分中操作步驟偏心式寻边器使用注意事項圖1標準刀把圖1圖2常用面板按键含义AUTO自动加工模式EDIT,程序编辑模式（NC上新建程序、删除、替换、输入之类的操作)MDI手动模式（MDI方式下可以从面板上直接输入并执行单个程序段，被输入并执行的程序段不被存入程序存储器，譬如在MDI窗口输入S500M03,在选择循环启动机床）DNC在线加工模式（较长的程序NC内存容量不够时可以直接读取外部存储卡或者PC上的程序）HANDLE手轮操作模式JOG手动移动模式（该模式下可以手动连续移动坐标轴）RAPID进给倍率ZRN回零模式，常用面板按键含义SBK单段模式（自动加工状态下选择该模式每按一下循环启动机床执行一个程序段指令）BDT选择跳过(选择该模式后带有“/”后的一个程序段将被跳过不被执行）M01选择停止.暂停（M01和M00区别是M00是无条件停止.暂停,按下操作面板上的选停键后M01才被执行，反之被忽略）MLK机床锁定键（按下该键机床各个轴被锁定不能移动。FANUC系统在加工模拟时选择机床锁定各个轴不动但系统坐标会根据程序指令移动，模拟后各轴所停...
