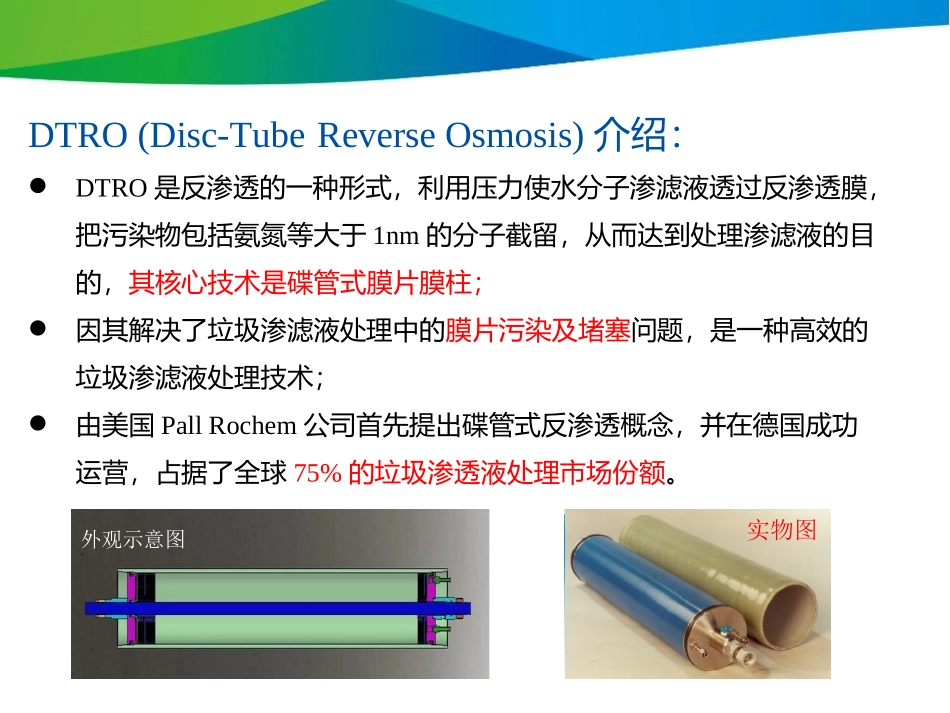

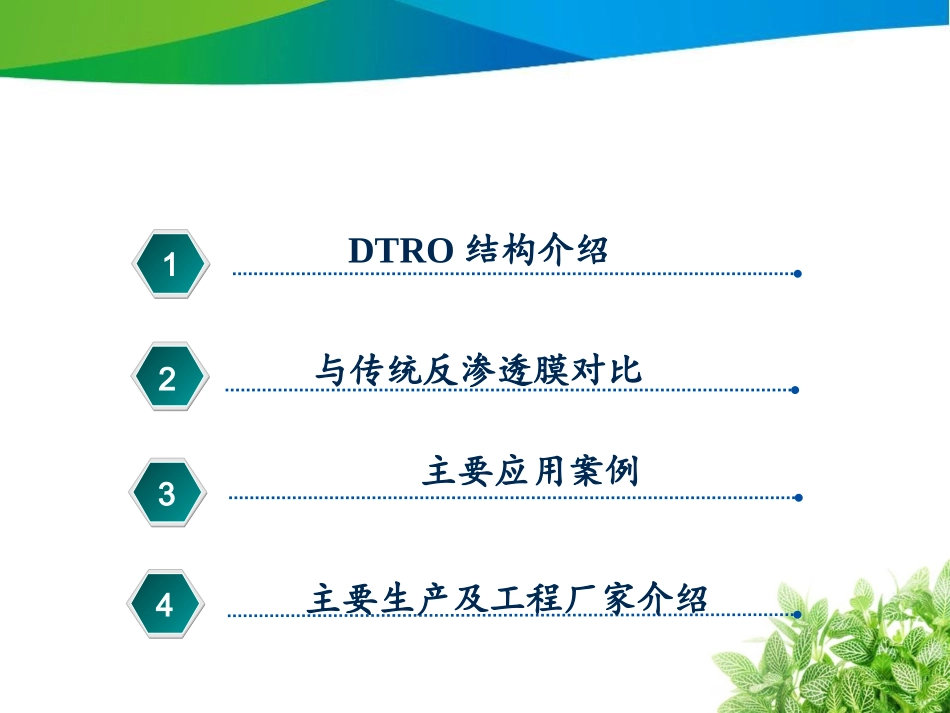

DTRO（碟管式）反渗透膜简介主要内容DTRO结构介绍1234与传统反渗透膜对比主要应用案例主要生产及工程厂家介绍1DTRO(Disc-TubeReverseOsmosis)介绍：DTRO是反渗透的一种形式，利用压力使水分子渗滤液透过反渗透膜，把污染物包括氨氮等大于1nm的分子截留，从而达到处理渗滤液的目的，其核心技术是碟管式膜片膜柱；因其解决了垃圾渗滤液处理中的膜片污染及堵塞问题，是一种高效的垃圾渗滤液处理技术；由美国PallRochem公司首先提出碟管式反渗透概念，并在德国成功运营，占据了全球75%的垃圾渗透液处理市场份额。外观示意图实物图DTRO系统组成：一般典型的两级DTRO处理系统，包括中央控制系统、砂滤器、第一级膜系统、第二级膜系统、渗滤液储罐、净水储罐、硫酸储罐、清洗剂储罐、阻垢剂储罐、碱液储罐、脱气塔等。DTRO成套装置图DTRO膜柱基本结构由碟片式膜片、导流盘、O型密封圈、中心拉杆、上下膜法兰、衬套、螺母等组成。依靠定位装置固定下法兰和中心拉杆，O型橡胶密封圈、膜片和导流盘间隔叠放安装贯穿到中心拉杆上，后安装上法兰，最后进行施压密封安装。DTRO总装结构示意图DTRO膜柱核心部件——导流盘凸点式导流盘发散式导流盘替代了卷式膜中的网状支撑结构，表面有许多凸起小圆柱，使膜片不与导流盘直接接触，中间空隙作为滤液的流动通道。导流盘表面有交错方式排列的凸点，这些凸点是的液体在流动过程中行成形成湍流状态，最大程度上减少了膜表面结垢、污染及浓差极化现象的产生，使得DT组件能够在高压200bar的操作压力下也能体现其优越的性能。导流盘特殊结构及水力学设计使膜组易于清洗，清洗后通量恢复性非常好，从而延长了膜片寿命。经过工程实践表明，在渗液原液处理中，一级DT膜片寿命可长达3年，甚至更长，接在其它处理设备后（比如MBR）寿命长达5年以上，这对一般的反渗透处理系统是无法达到的。DTRO膜柱核心部件——膜片由两张同心八边形/圆形反渗透膜和中间的丝状支架组成，外环通过焊接密封，内环为过滤水的出水口。膜片之间的通道为6mm,而卷式组件只有0.2mm。膜片O型圈导流盘导流盘及膜片组件套在中心拉杆上，置于导流盘两侧的凹槽内起到支撑膜片、阻隔污水和净水的作用。膜柱核心部件——导流盘及膜片组件DTRO膜柱其他组件---上、下端盖DTRO膜的膜柱流道介绍流量变化DTRO膜的膜柱流道介绍DTRO膜组件规格膜组件类型进水流量（L/h）最高温度（℃）操作压力（Bar）长度（mm）直径（mm）导流盘（个）膜片数量（片）膜片面积（m2）干重(Kg)低压膜柱500-1200404.5-3010002001701696.247中压膜柱500-12004030-7012002142102097.658高压膜柱500-12004090-12014002242102099.488DTRO膜组件规格型号ROD-1000ROD-500ROD250ROD-50膜片数20999499进水流量L/h500-2000250-1000120-50020-100工作压力MPa0.3~0.90.3~0.90.3~0.90.3~0.91.0~3.01.0~3.01.0~3.01.0~3.05.55.55.55.5回收率80~95%80~95%80~95%80~95%脱盐率80~95%80~95%80~95%80~95%外观尺寸mmΦ208*1400Φ208*860Φ208*620Φ208*420DTRO膜的特点1、预处理简单：其独特的流体力学设计，决定其适于处理高浑浊和高含砂系数的废水，进模组的废水SDI可达20，含砂系数可达40；2、系统适应性强：组件的截留功能稳定，对渗滤液进水水质适应性很强，即使BOD5>40000mg/L、COD>62000mg/L、SS>4000mg/L、NH3-N>4000mg/L时也可以正常运行；3、寿命长：组件结垢少、污染轻、易于清洗，其寿命可达3~5年；（国外有运行9年才换模的工程实例）4、系统紧凑灵活：模块化设计、易安装维修、占地面积小、便于运输；5、可扩充性强：可根据需要增加一、二级或高压膜组。应用领域：垃圾填埋场RO浓水处理石油石化煤气化工回收分离海水淡化与其他膜组件（卷式封装）相比，碟管式反渗透具有以下三个明显的特点：通道宽：膜片之间的通道（导流盘）为6mm，而卷式封装的膜组件只有0.2mm。流程短：液体在膜表面的流程仅7cm，而卷式封装的膜组件为100cm。湍流性：由于高压的作用，渗滤液打导导流盘上的凸点后形成高速湍流，这种湍流的冲刷下，膜表面不易沉降污染物。在卷式封装的膜组件中，网状支架会截留污染物，造成静水区，从...
