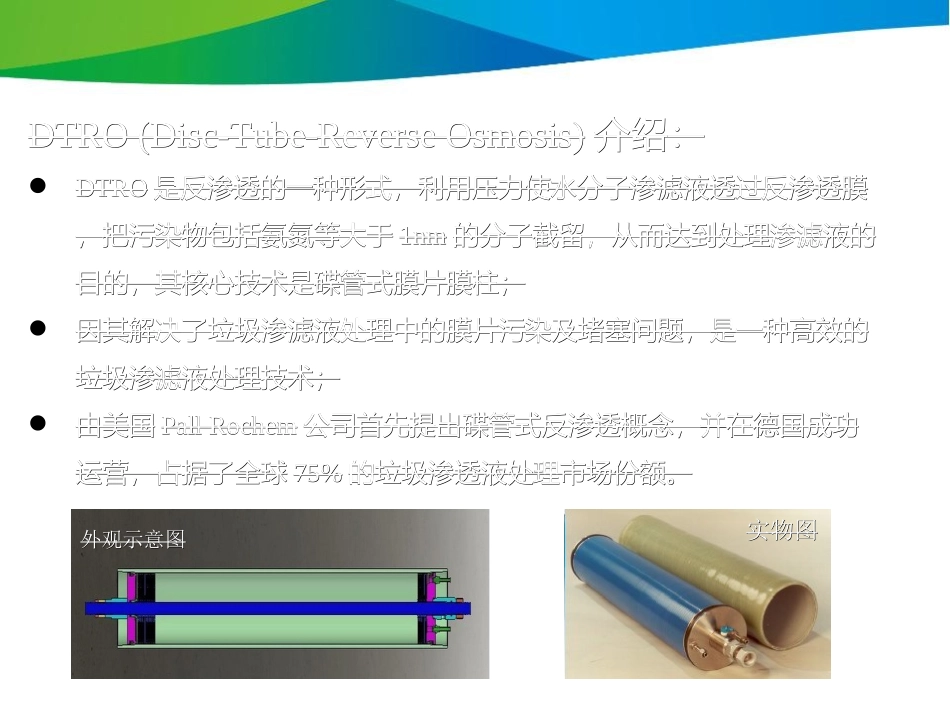

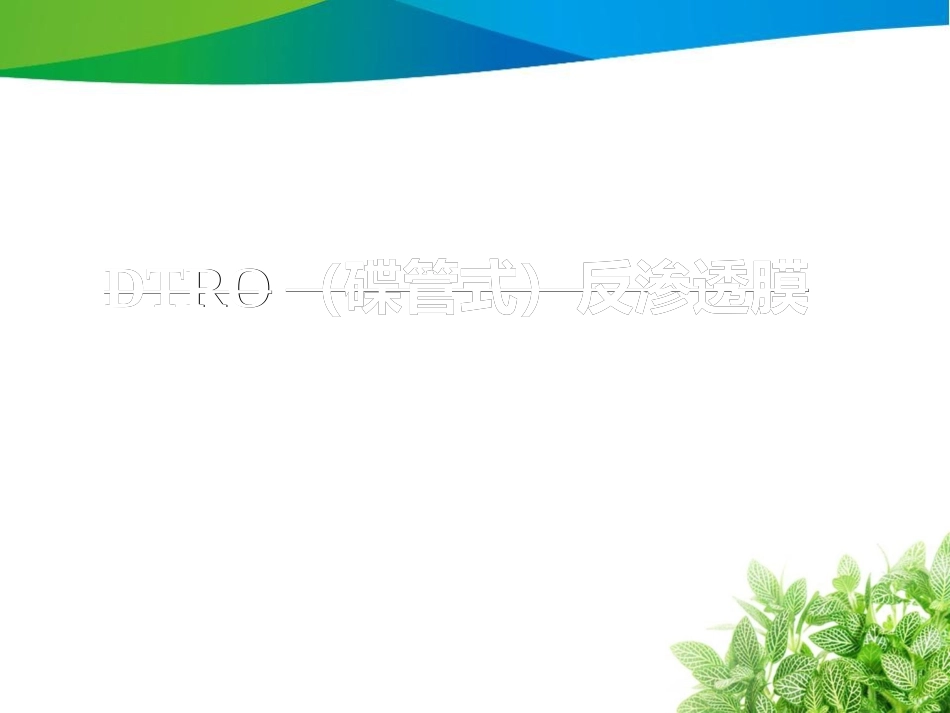

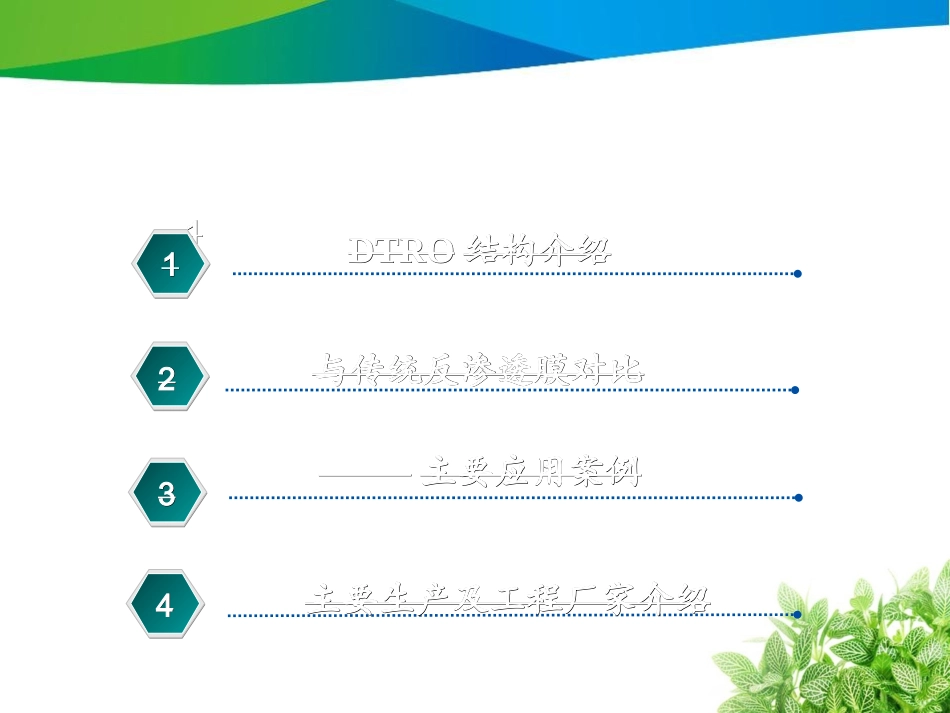

DTRODTRO(碟管式)反渗透膜(碟管式)反渗透膜主要内容DTRODTRO结构介绍结构介绍11223344与传统反渗透膜对比与传统反渗透膜对比主要应用案例主要应用案例主要生产及工程厂家介绍主要生产及工程厂家介绍11DTRO(Disc-TubeDTRO(Disc-TubeReverseOsmosis)ReverseOsmosis)介绍介绍::DTRODTRO是反渗透的一种形式,利用压力使水分子渗滤液透过反渗透膜是反渗透的一种形式,利用压力使水分子渗滤液透过反渗透膜,把污染物包括氨氮等大于,把污染物包括氨氮等大于1nm1nm的分子截留,从而达到处理渗滤液的的分子截留,从而达到处理渗滤液的目的,其核心技术是碟管式膜片膜柱;目的,其核心技术是碟管式膜片膜柱;因其解决了垃圾渗滤液处理中的膜片污染及堵塞问题,是一种高效的因其解决了垃圾渗滤液处理中的膜片污染及堵塞问题,是一种高效的垃圾渗滤液处理技术;垃圾渗滤液处理技术;由美国由美国PallRochemPallRochem公司首先提出碟管式反渗透概念,并在德国成功公司首先提出碟管式反渗透概念,并在德国成功运营,占据了全球运营,占据了全球75%75%的垃圾渗透液处理市场份额。的垃圾渗透液处理市场份额。外观示意图外观示意图实物图实物图DTRODTRO系统组成:系统组成:一般典型的两级一般典型的两级DTRODTRO处理系统,包括中央控制系统、砂滤器、第一级处理系统,包括中央控制系统、砂滤器、第一级膜系统、第二级膜系统、渗滤液储罐、净水储罐、硫酸储罐、清洗剂储罐膜系统、第二级膜系统、渗滤液储罐、净水储罐、硫酸储罐、清洗剂储罐、阻垢剂储罐、碱液储罐、脱气塔等。、阻垢剂储罐、碱液储罐、脱气塔等。DTRODTRO成套装置图成套装置图DTRODTRO膜柱基本结构膜柱基本结构由碟片式膜片、导流盘、由碟片式膜片、导流盘、OO型密封圈、中心拉杆、上下膜法兰、衬套、螺母型密封圈、中心拉杆、上下膜法兰、衬套、螺母等组成。等组成。依靠定位装置固定下法兰和中心拉杆,依靠定位装置固定下法兰和中心拉杆,OO型橡胶密封圈、膜片和导流盘间隔型橡胶密封圈、膜片和导流盘间隔叠放安装贯穿到中心拉杆上,后安装上法兰,最后进行施压密封安装。叠放安装贯穿到中心拉杆上,后安装上法兰,最后进行施压密封安装。DTRODTRO总装结构示意图总装结构示意图DTRODTRO膜柱核心部件膜柱核心部件————导流盘导流盘凸点式导流盘凸点式导流盘发散式导流盘发散式导流盘替代了卷式膜中的网状支撑结构,表面有许多凸起小圆柱,使膜替代了卷式膜中的网状支撑结构,表面有许多凸起小圆柱,使膜片不与导流盘直接接触,中间空隙作为滤液的流动通道。片不与导流盘直接接触,中间空隙作为滤液的流动通道。导流盘表面有交错方式排列的凸点,这些凸点是的液体在流动过导流盘表面有交错方式排列的凸点,这些凸点是的液体在流动过程中行成形成湍流状态,最大程度上减少了膜表面结垢、污染及程中行成形成湍流状态,最大程度上减少了膜表面结垢、污染及浓差极化现象的产生,使得浓差极化现象的产生,使得DTDT组件能够在高压组件能够在高压200bar200bar的操作压的操作压力下也能体现其优越的性能。力下也能体现其优越的性能。导流盘特殊结构及水力学设计使膜组易于清洗,清洗后通量恢复导流盘特殊结构及水力学设计使膜组易于清洗,清洗后通量恢复性非常好,从而延长了膜片寿命。经过工程实践表明,在渗液原性非常好,从而延长了膜片寿命。经过工程实践表明,在渗液原液处理中,一级液处理中,一级DTDT膜片寿命可长达膜片寿命可长达33年,甚至更长,接在其它年,甚至更长,接在其它处理设备后(比如处理设备后(比如MBRMBR)寿命长达)寿命长达55年以上,这对一般的反渗年以上,这对一般的反渗透处理系统是无法达到的。透处理系统是无法达到的。DTRODTRO膜柱核心部件膜柱核心部件————膜片膜片由两张同心八边形由两张同心八边形//圆形反渗透膜和中间的丝状支架组成,外圆形反渗透膜和中间的丝状支架组成,外环通过焊接密封,内环为过滤水的出水口。膜片之间的通道为环通过焊接密封,内环为过滤水的出水口。膜片之间的通道为6mm,6mm,而卷式组件只有而卷式组件只有0.2mm0.2mm。。膜片膜片OO型圈型圈导流盘...
