ESP工作原理VIP免费

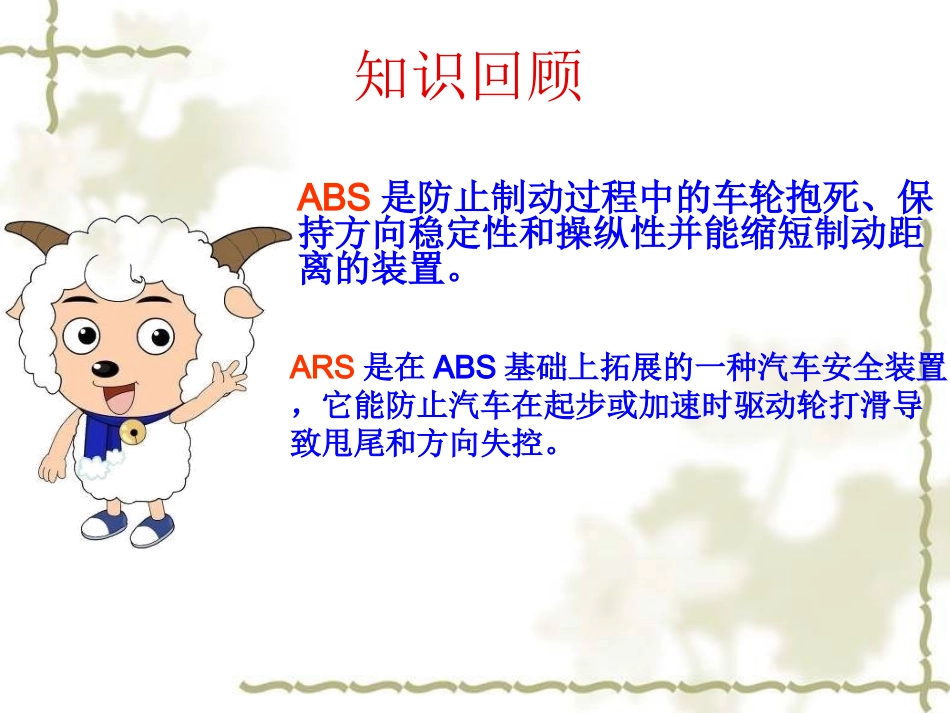

---浅谈电子稳定系统知识回顾ABS是防止制动过程中的车轮抱死、保持方向稳定性和操纵性并能缩短制动距离的装置。ARS是在ABS基础上拓展的一种汽车安全装置，它能防止汽车在起步或加速时驱动轮打滑导致甩尾和方向失控。一、ESP电子稳定系统概念二、ESP的功能三、ESP的特点五、ESP的组成六、ESP的工作过程和原理(★)一、ESP电子稳定系统概念ESP是电子稳定程序(ElectronicStabilityProgramme)的简称。属于车辆的主动安全，人们也可称之为动态驾驶控制系统。ESP以ABS制动防抱死系统与ASR牵引力控制系统为基础，增加方向盘转角传感器、侧向加速度传感器等信息，通过对车轮制动器和发动机动力的控制，实现对侧滑的纠正。因此，ESP整合了ABS和ASR的功能，并大大拓展了其功能范围。美国国家公路交通安全管理局(NHTSA)的一项报告称，在配备了ESP的车辆中，客车单车碰撞事故减少30%，而轿车致命的单车碰撞事故也减少30%。就运动型多用途车而言，该事故下降率甚至更高，单车碰撞事故减少67%，而致命事故则减少63%不同车型叫法不同日产车辆动态控制系统（VehicleDynamicControl简称VDC）丰田车辆稳定控制系统（VehicleStabilityControl简称VSC）本田车辆稳定性控制系统（VehicleStabilityAssistControl简称VSA宝马动态稳定控制系统（DynamicStabilityControl简称DSC）沃尔沃动态稳定循迹控制系统（DynamicStabilityTracingControl，简称DSTC）二、ESP的功能ESP能保证在转向状态下车辆的稳定性(横向)，避免车辆产生侧滑。ESP能以25次／秒的频率对驾驶员的行驶意图和实际行驶情况进行检测，在转向状态下，能自动根据车辆的状态，有针对性地单独制动各个车轮，或控制发动机、自动变速器的状态使车辆保持稳定行驶。三、ESP电子稳定系统具有以下三个特点：1、实时监控：ESP能够实时监控驾驶者的操控动作、路面反应以及车辆行驶状态，并不断向发动机和制动系统发出指令。2、主动干预：ABS等安全技术主要是对驾驶者的动作起干预作用，但不能调控发动机。而ESP则可以主动调控发动机的转速和每个车轮的驱动力和制动力。3、预先提醒：当驾驶者操作不当或路面异常时，ESP会用警告灯警示驾驶者四、ESP的组成1、传感器：方向盘转角传感器（监测方向盘的转向角度）、车轮传感器、横摆角速度传感器（车辆绕其纵轴的旋转角度）、侧向加速度传感器（车轮侧向滑移量）、制动压力传感器2、ECU3、执行器ESP组成结构分布1、带有ECU液压调节器2、轮速传感器3、转角传感器4、侧向加速度传感器和横摆角速度传感器5、与发动机管理系统的通信ESP工作原理与工作过程在汽车行驶过程中，方向盘转角传感器监测驾驶者转弯方向和角度，车速传感器监测车速、节气门开度，制动主缸压力传感器监测制动力，而侧向加速度传感器和横摆角速度传感器则监测汽车的横摆和侧倾速度。ECU根据这些信息，通过计算后判断汽车要正常安全行驶和驾驶者操纵汽车意图的差距，然后由ECU发出指令，调整发动机的转速和车轮上的制动力，如果实际行驶轨迹与期望的行驶轨迹发生偏差，则ESP系统自动控制对某一车轮施加制动，从而修正汽车的过度转向或不足转向，以避免汽车打滑、转向过度、转向不足和抱死，从而保证汽车的行驶安全。ESP在对危急驾驶情况作出反应前，必须获得两个问题的应答：从方向盘角度传感器（1）和轮速传感器（2）得到a问题答案。a、驾驶者想操纵车驶向哪里？b、车辆实际驶向哪里？从横摆率传感器（3）和侧向加速度传感器（4）得到b问题答案。ESP控制单元进行比较a≠b车辆出现危急行驶状况，需要ESP进行控制调整。a=b车辆行驶情况正常Ⅰ、当车辆出现不足转向，通过对内弧线后部车轮施加相应的制动，并对发动机和变速箱管理系统施加控制，ESP可以阻止车辆向外驶出弯道。Ⅱ、当车辆出现过度转向，通过对外弧线前部车轮施加相应的制动，并对发动机和变速箱管理系统施加控制，ESP可以阻止车辆向内滑移。ESP动作程序ESP典型工作工况1.躲避前方突然出现的障碍物①紧急制动，猛打方向盘，车辆有转向不足倾向。②ESP工作，增加左后轮制动压力，车辆按照转向意图行驶。③恢复正常的行驶路线，车辆有转向过度的倾向，在左前轮施加制动力。...
