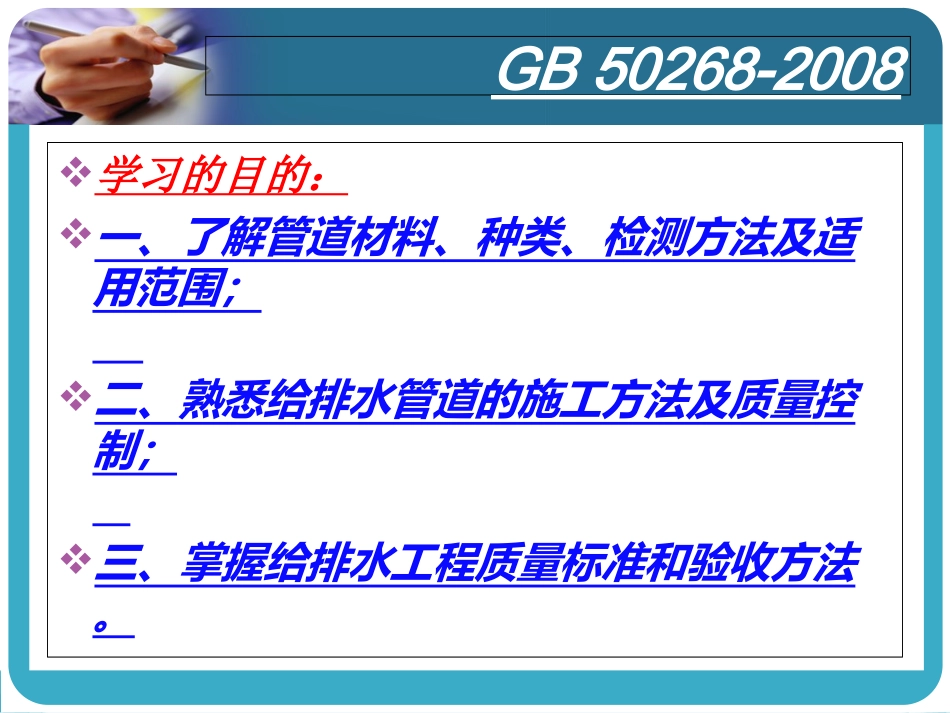

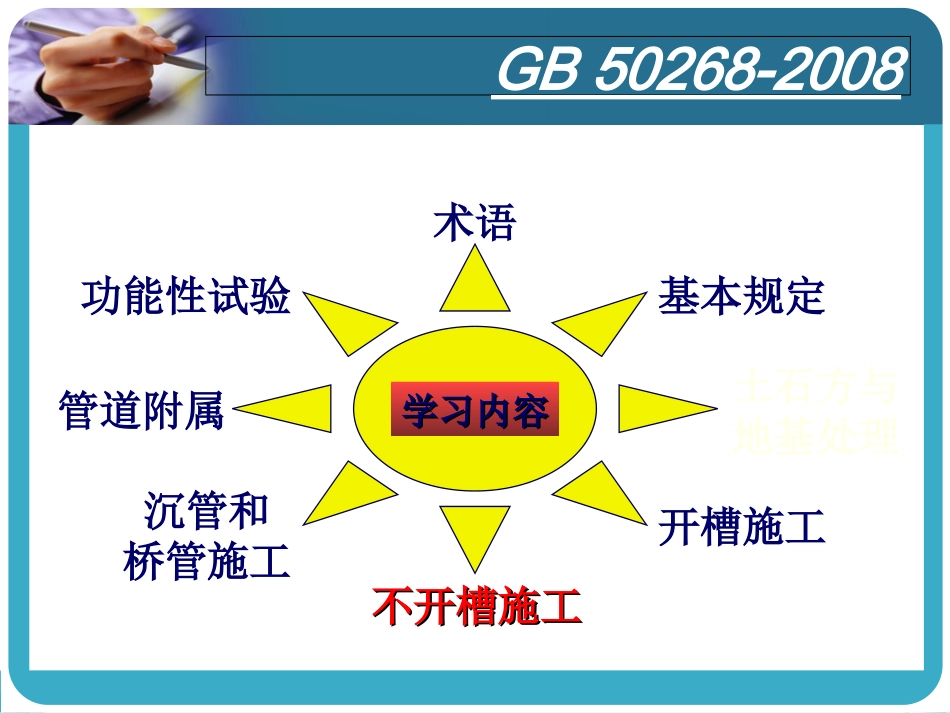

《给水排水管道工程施工及验收规范》《给水排水管道工程施工及验收规范》GB50268-2008GB50268-2008日期：2016年12月4日GB50268-2008学习的目的：一、了解管道材料、种类、检测方法及适用范围；二、熟悉给排水管道的施工方法及质量控制；三、掌握给排水工程质量标准和验收方法。GB50268-2008学习内容学习内容术语管道附属沉管和桥管施工开槽施工土石方与地基处理基本规定功能性试验不开槽施工不开槽施工术语CompanyLogo术语4、开槽施工:从地表开挖沟槽，在沟槽内敷设管道(渠)的施工方法。5、不开槽施工：在管道沿线地面下开挖成形的洞内敷设或浇筑管道(渠)的施工方法，有顶管法、盾构法、浅埋暗挖法、定向钻法、夯管法等。6、顶管法：借助于顶推装置，将预制管节顶入土中的地下管道不开槽施工方法。7、盾构法：采用盾构机在地层中掘进的同时，拼装预制管片或现浇混凝土构筑地下管道的不开槽施工方法。CompanyLogo基本规定一、施工基本规定二、质量验收基本规定1、给排水管道工程施工质量验收顺序:施工单位自检验收批分项工程CompanyLogo分部(子分部)工程基本规定2、验收批质量验收合格应符合：A主控项目：抽样检验或全数检查100％合格；B一般项目：抽样检验的合格率应达到80％，且超差点的最大偏差值应在允许偏差值的1．5倍范围内。CompanyLogo土石方与地基处理一、一般规定管道沟槽断面通常分为直槽、梯形槽，大型管道、深埋管道和综合管道应采取分层(步)开挖、分层放坡，并应编制专项施工方案和制定切实可行的安全技术措施。（深度≥3m；深度≥5m）二、施工降排水目的确保施工安全方式井点降水（布置在管道沟槽的两侧）土石方与地基处理土石方与地基处理分层开挖的规定：1、人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m；2、人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m；3、采用机械挖槽时，沟槽分层的深度按机械性能确定。沟槽每侧临时堆土或施加其他荷载时，不得影响周边设施安全和使用，同时堆土距沟槽边缘不小于0.8m，且高度不应超过1.5m。2、支护：采用木板桩和钢板桩CompanyLogo土石方与地基处理四、地基处理1、管道天然地基的强度不能满足设计要求时应按设计要求加固。（地基承载力=8N-20）2、槽底局部超挖或发生扰动时，处理应符合下列规定：A.超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；（扰动深度在100mm以内填天然级配砂石或砂砾处理；扰动深度在300mm以内但下部坚硬时填卵石或块石，再用砾石填充空隙并找平表面。）B.槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。CompanyLogo土石方与地基处理CompanyLogo土石方与地基处理六、质量验收标准1、沟槽开挖的允许偏差CompanyLogo土石方与地基处理六、质量验收标准2、沟槽支护3、沟槽回填（无设计要求时，柔性管道）CompanyLogo开槽施工管道主体结构一、规定管节堆放层数与层高要求CompanyLogo开槽施工管道主体结构二、基础原状地基为岩石或坚硬土层时，管道下方应砂垫层混凝土基础CompanyLogo开槽施工管道主体结构CompanyLogo管道附属构筑物一、井室1、支、连管接入的井室，应在井室施工的同时安装预留支、连管，预留管的管径、方向、高程应符合设计要求，管与井壁衔接处应严密；排水检查井的预留管管口宜采用低强度砂浆砌筑封口抹平。2、井室内部处理3、井室周围回填土（逐层、对称回填）CompanyLogo管道附属构筑物二、支墩三、雨水口雨水口砌筑：A.管端面在雨水口内的露出长度，不得大于20mm，管端面应完整无破损；B.砌筑时，灰浆应饱满，随砌、随勾缝，抹面应压实；C.雨水口底部应用水泥砂浆抹出雨水口泛水坡；D.砌筑完成后雨水口内应保持清洁，及时加盖，保证安全。CompanyLogo管道功能性试验一、压力管道水压试验1、浸泡时间及试验压力CompanyLogo管道功能性试验一、压力管道水压试验2、预试验阶段：将管道内水压缓缓地升至试验压力并稳...
