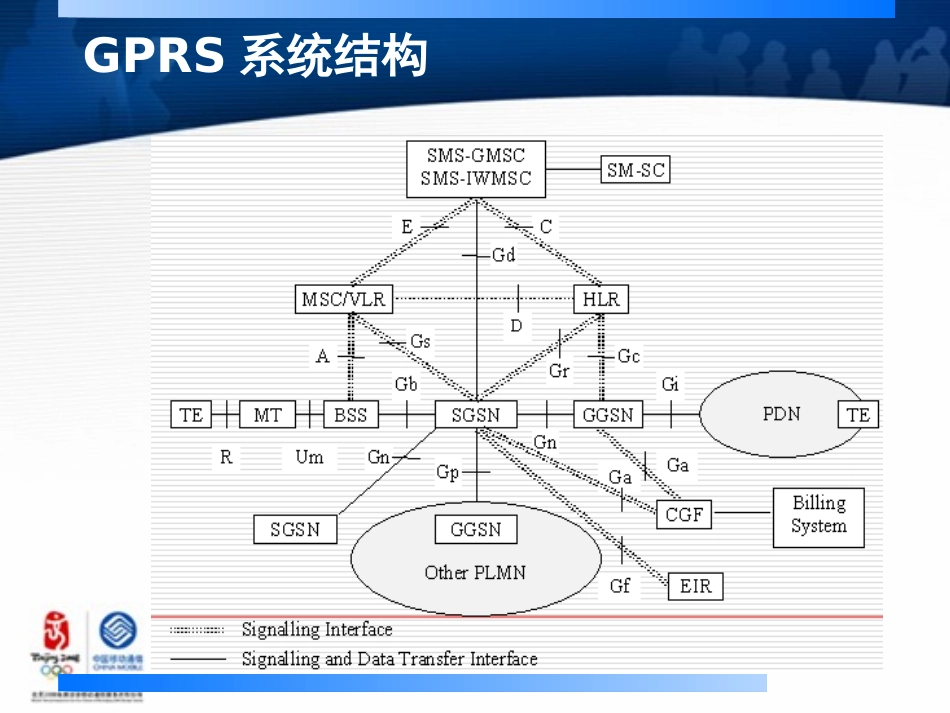

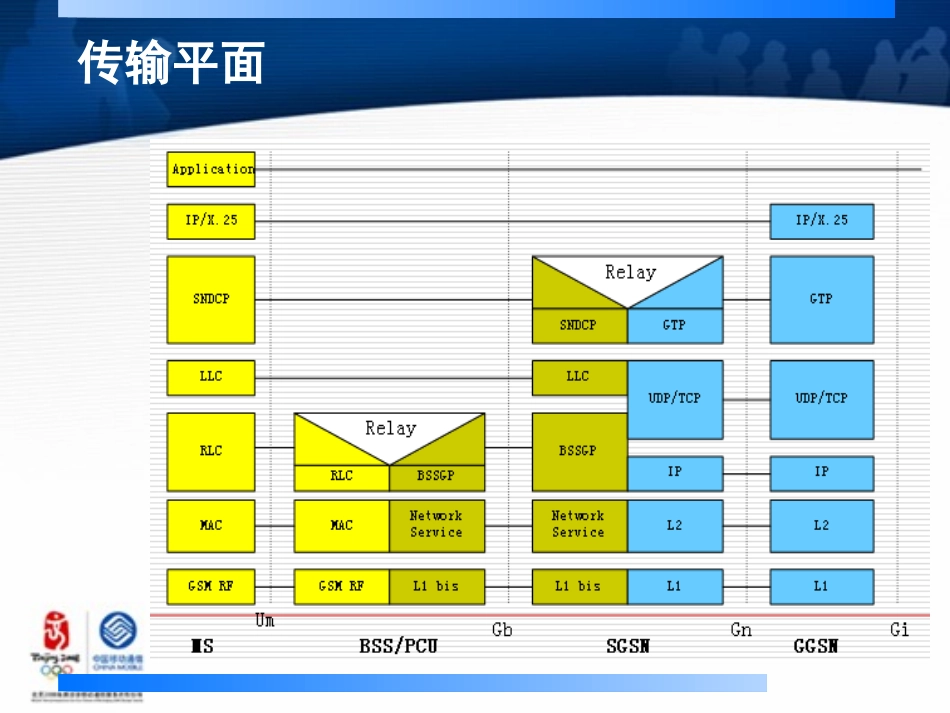

GPRS信令流程GPRS系统结构传输平面信令平面GPRS信道52复帧结构B0-B11为RLCBlock，包括PBCCH,PCCCH(PAGCH,PPCH,andPRACH),PACCH,PDTCH,T代表PTCCH,每个52-Multifrme中有两个PTCCHFrame.I代表IdleFrame1个52-Multifrme可被看成2个26-Multiframe.分组逻辑信道GPRS移动性管理（GMM）GMM中MS的状态IDLE：用户没有附着（Attach）在GPRS网络上，MS和SGSN上下文（Context）中没有该用户的路由信息，也不会进行相关的GPRS移动性管理过程。在该状态下MS无法进行数据传输，也不能接收GPRS寻呼消息。STANDBY：用户已附着在GPRS网络上，MS和SGSN上已经建立对于该用户IMSI的移动管理上下文，MS可以接收来自网络方的GPRS寻呼消息，但不能传输数据。READY：该状态下与STANDBY状态相比，在SGSN移动管理上下文中用户的信息已定位在cell级，MS会将所选cell报告给SGSN。在该状态下，MS可以进行数据传送。GPRS移动性管理Idle/Standby/Ready状态转换Attach信令流程7d.CancelLocationAck7c.CancelLocation7b.UpdateLocation7g.UpdateLocationAck7e.InsertSubscriberData7f.InsertSubscriberDataAck6d.InsertSubscriberData6c.CancelLocationAck6b.CancelLocation3.IdentityResponse2.IdentificationResponse2.IdentificationRequest1.AttachRequest5.IMEICheck3.IdentityRequest4.Authentication6a.UpdateLocation7a.LocationUpdateRequest7h.LocationUpdateAccept6f.UpdateLocationAck6e.InsertSubscriberDataAckMSBSSnewSGSNoldSGSNGGSNHLREIRoldMSC/VLRnewMSC/VLR9.AttachComplete8.AttachAccept10.TMSIReallocationCompleteDetach信令流程3.IMSIDetachIndication2.DeletePDPContextResponse1.DetachRequest2.DeletePDPContextRequest5.DetachAcceptMSBSSGGSNSGSNMSC/VLR4.GPRSDetachIndication手机发起2.DeletePDPContextResponse1.DetachRequest2.DeletePDPContextRequest4.DetachAcceptMSBSSGGSNSGSNMSC/VLR3.GPRSDetachIndicationSGSN发起HLRMSBSSGGSNSGSNMSC/VLR3.DeletePDPContextRequest1.CancelLocation4.GPRSDetachIndication2.DetachRequest6.CancelLocationAck3.DeletePDPContextResponse5.DetachAcceptHLR发起GPRS移动性管理路由区更新（RAU）•LA≥RA≥CELL•RAI=MCC+MNC+LAC+RAC路由区更新信令流程4b.CancelLocation4c.CancelLocationAck4e.InsertSubscriberDataAck4d.InsertSubscriberDataHLRMSBSSnewMSC/VLRSGSNoldMSC/VLR3.LocationUpdateRequest1.RouteingAreaUpdateRequest2.SecurityFunctions4a.UpdateLocation4f.UpdateLocationAck8.TMSIReallocationComplete6.RouteingAreaUpdateAccept5.LocationUpdateAccept7.RouteingAreaUpdateCompleteGPRS会话管理分组数据协议（PDP）PDP地址PDP地址是GPRSMS在网络层的标识，由于GPRS网络可以支持的数据服务多种多样（就目前而言支持IP和X.25），那么相应的PDP地址也就可能是多种多样的，例如：-anIPversion6address;-anIPversion4address;-anX.121address.PDP上下文（PacketDataProtocolContext）每一个GPRS用户都有一个或多个PDP地址，PDP地址通过PDP上下文来描述。PDP上下文的内容•APN：接入点（AccessPointName）例如：cmwap、cmnet•PDPTYPE:IPorX.25•PDPAddress:IPAddressorX.121Adress•NSAPI•QoSProfilePDP上下文状态的转换PDP上下文的激活PDP上下文的去激活GPRS的接入和数据传输TemporaryBlockFlow•数据传输在RLC层上是通过TBF来实现的，上下行TBF是相互独立的，一个TBF可以包含很多LLC帧•TBF由TFI来标识，TFI的长度为7bits，它在RLC层数据传输中相当于MS的标识，因此在一个小区中不可能有两个MS同时拥有相同的上行或下行TFI•对于RLC层来说，GPRS的接入过程实际就是申请和分配TFI的过程，MS在得到TFI后，所有RLC数据块的头信息里都包含有该TFI的值，直到该TBF的结束。GPRS上行接入OnephaseMS在信道请求中会说明请求1个或多个PDCH信道，系统根据该信道请求分配相应数量的PDCH和上行TFITwophase系统根据信道请求先分配给MS保留的PDCH信道，MS用该PDCH发送PacketResourceRequest消息，该消息包含详细的资源请求信...
