城市燃气VFD-.026--250子站技术协议

城市燃气VFD-.026--250子站技术协议_第1页
1/13

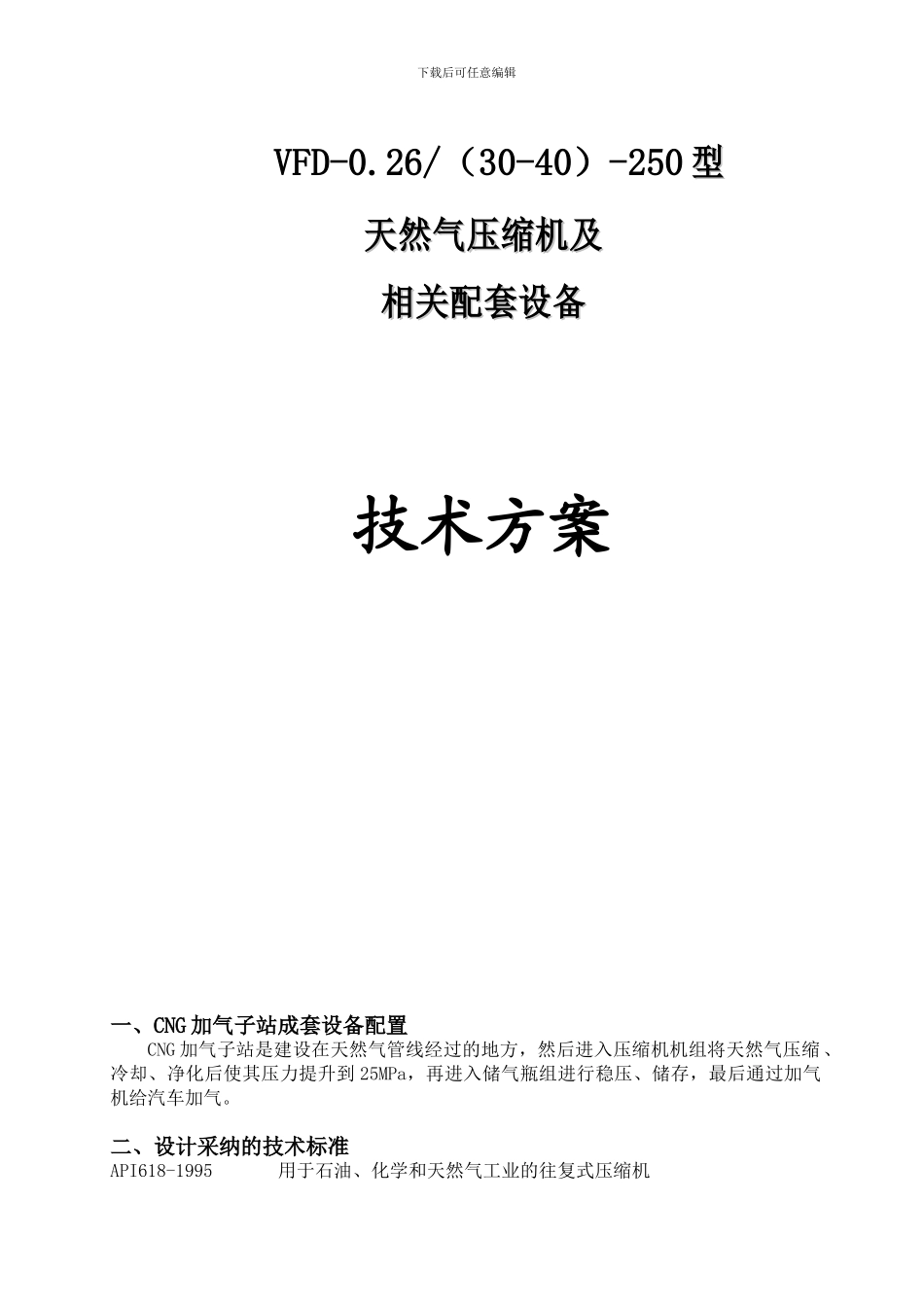

城市燃气VFD-.026--250子站技术协议_第2页
2/13

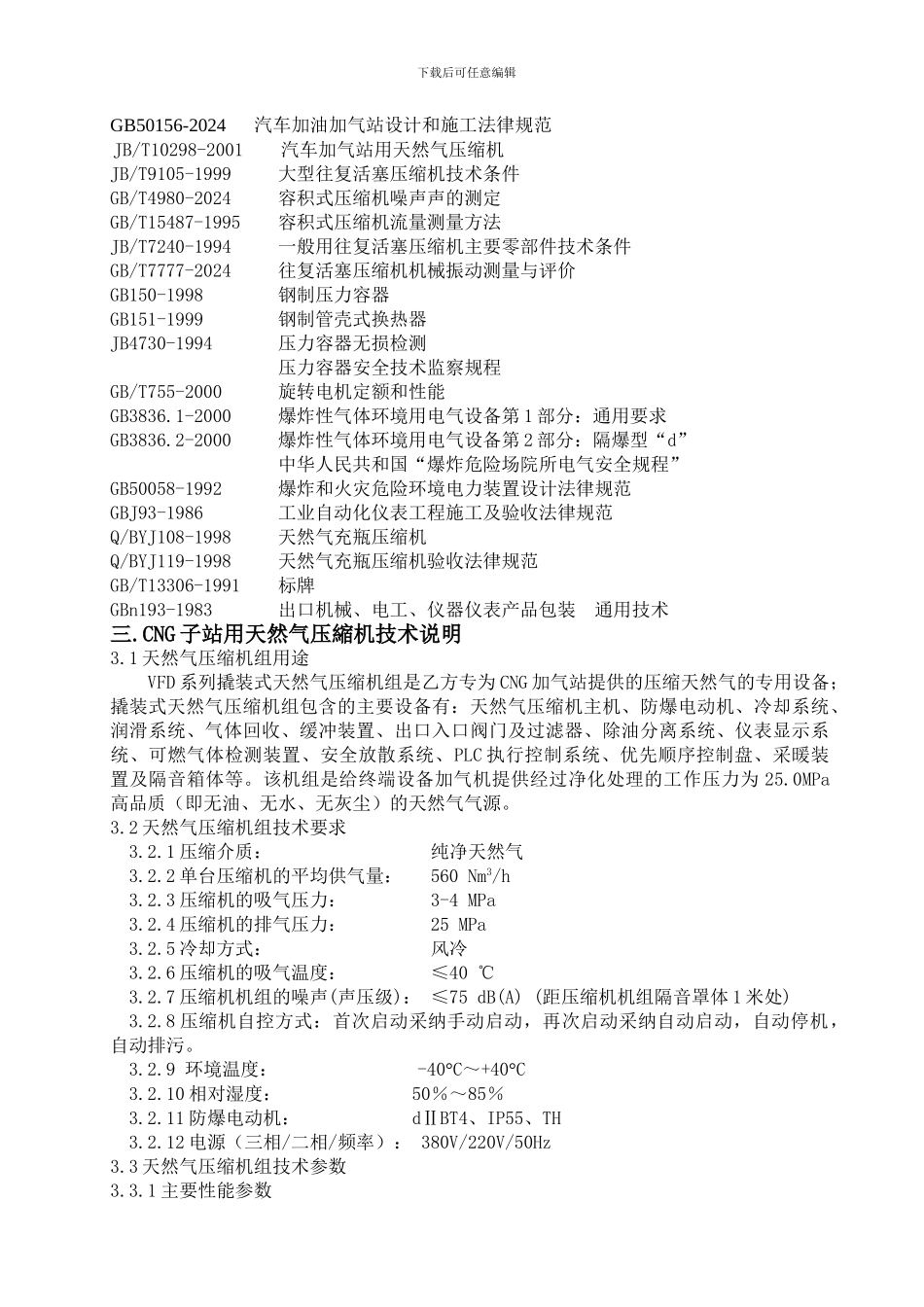

城市燃气VFD-.026--250子站技术协议_第3页
3/13
下载后可任意编辑下载后可任意编辑VFD-0.26/(30-40)-250 型型天然气压缩机及天然气压缩机及相关配套设备相关配套设备技术方案 一、CNG 加气子站成套设备配置CNG 加气子站是建设在天然气管线经过的地方,然后进入压缩机机组将天然气压缩 、冷却、净化后使其压力提升到 25MPa,再进入储气瓶组进行稳压、储存,最后通过加气机给汽车加气。二、设计采纳的技术标准API618-1995 用于石油、化学和天然气工业的往复式压缩机下载后可任意编辑GB50156-2024 汽车加油加气站设计和施工法律规范JB/T10298-2001 汽车加气站用天然气压缩机JB/T9105-1999 大型往复活塞压缩机技术条件GB/T4980-2024 容积式压缩机噪声声的测定GB/T15487-1995 容积式压缩机流量测量方法JB/T7240-1994 一般用往复活塞压缩机主要零部件技术条件GB/T7777-2024 往复活塞压缩机机械振动测量与评价GB150-1998 钢制压力容器GB151-1999 钢制管壳式换热器JB4730-1994 压力容器无损检测 压力容器安全技术监察规程GB/T755-2000 旋转电机定额和性能GB3836.1-2000 爆炸性气体环境用电气设备第 1 部分:通用要求GB3836.2-2000 爆炸性气体环境用电气设备第 2 部分:隔爆型“d” 中华人民共和国“爆炸危险场院所电气安全规程”GB50058-1992 爆炸和火灾危险环境电力装置设计法律规范GBJ93-1986 工业自动化仪表工程施工及验收法律规范Q/BYJ108-1998 天然气充瓶压缩机Q/BYJ119-1998 天然气充瓶压缩机验收法律规范GB/T13306-1991 标牌GBn193-1983 出口机械、电工、仪器仪表产品包装 通用技术三.CNG 子站用天然气压縮机技术说明3.1 天然气压缩机组用途VFD 系列撬装式天然气压缩机组是乙方专为 CNG 加气站提供的压缩天然气的专用设备;撬装式天然气压缩机组包含的主要设备有:天然气压缩机主机、防爆电动机、冷却系统、润滑系统、气体回收、缓冲装置、出口入口阀门及过滤器、除油分离系统、仪表显示系统、可燃气体检测装置、安全放散系统、PLC 执行控制系统、优先顺序控制盘、采暖装置及隔音箱体等。该机组是给终端设备加气机提供经过净化处理的工作压力为 25.0MPa高品质(即无油、无水、无灰尘)的天然气气源。3.2 天然气压缩机组技术要求3.2.1 压缩介质: 纯净天然气3.2.2 单台压缩机的平均供气量: 560 Nm3/h 3.2.3 压缩机的吸气压力: 3-4 MPa3.2.4 压缩机的排气压力: 25 MPa3.2.5 冷却方式: 风冷3.2.6 压缩机的吸气温度: ≤40 ℃3.2.7 ...
