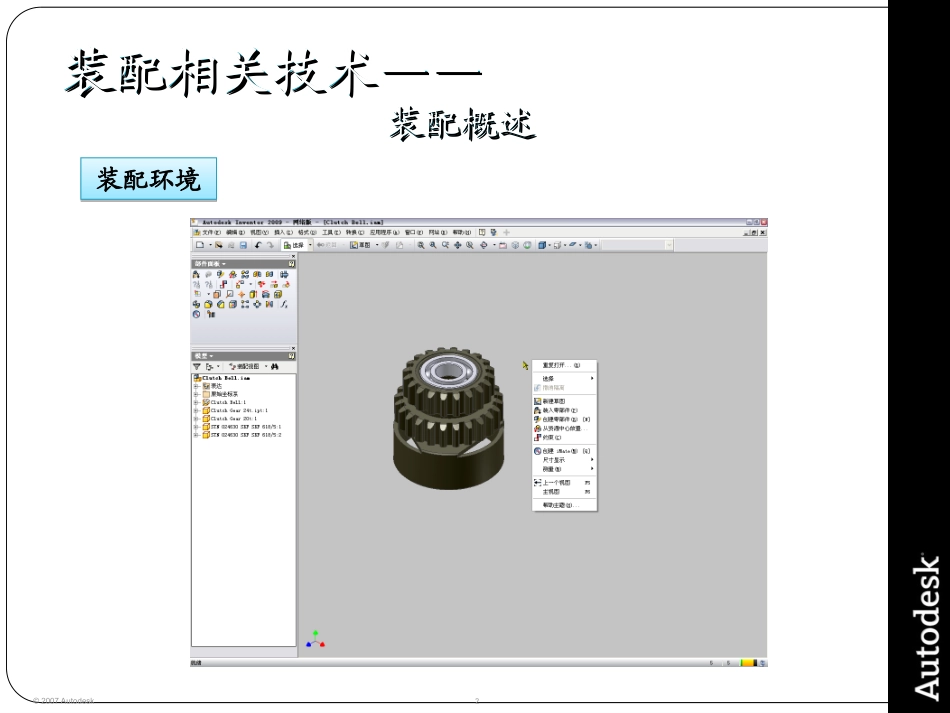

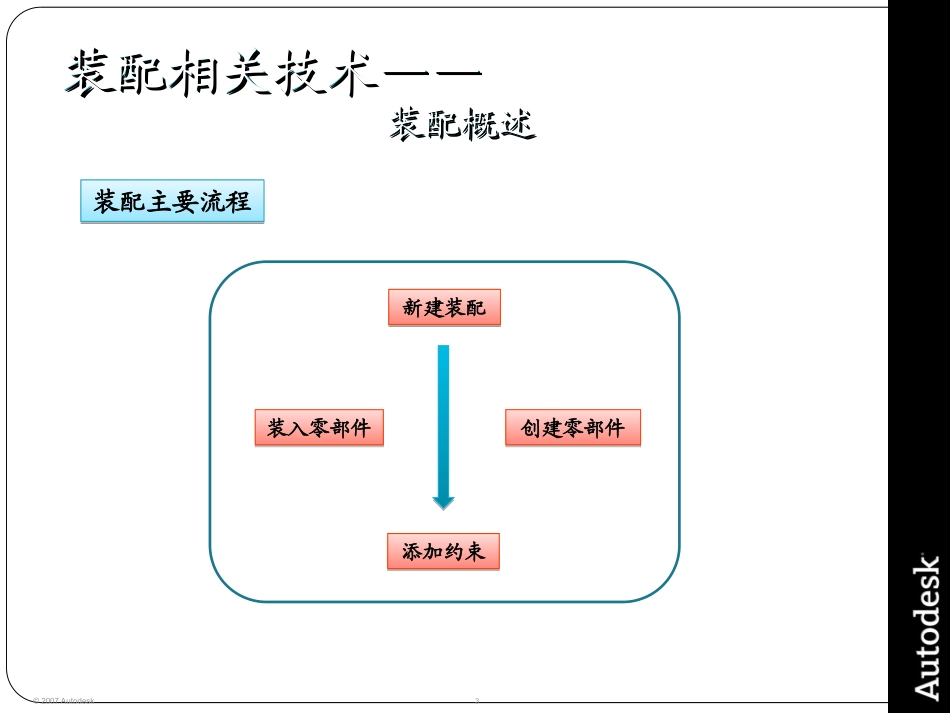

1©2007AutodeskInventorInventor初级培训初级培训——装配装配2©2007Autodesk装配相关技术装配相关技术————装配概述装配概述装配相关技术装配相关技术————装配概述装配概述装配环境装配环境3©2007Autodesk装配相关技术装配相关技术————装配概述装配概述装配相关技术装配相关技术————装配概述装配概述装配主要流程装配主要流程新建装配新建装配装入零部件装入零部件创建零部件创建零部件添加约束添加约束4©2007Autodesk装配相关技术装配相关技术————装入与创建零部件装入与创建零部件装配相关技术装配相关技术————装入与创建零部件装入与创建零部件装入零部件装入零部件工具面板中单击，可装入已经建立好的零件和子装配创建零部件创建零部件工具面板中单击，在装配环境下建立新的零件或子装配，即在位创建零部件。选择模板选择模板选择零部件的类型选择零部件的类型5©2007Autodesk装配相关技术装配相关技术————装配约束装配约束装配相关技术装配相关技术————装配约束装配约束添加约束添加约束约束：删除两个所选零部件之间的自由度，使它们相对于对方进行定位。工具面板中单击，调用“添加约束”命令。选择零件上的几何要素选择零件上的几何要素选择约束类型选择约束类型显示预览显示预览预计偏移量和方向预计偏移量和方向6©2007Autodesk装配相关技术装配相关技术————装配约束装配约束装配相关技术装配相关技术————装配约束装配约束约束类型约束类型配合•可使两个零件的面贴合、平齐或按指定距离平行•可使一个零件的线在另一个零件的面上•可使一个零件的点在另一个零件的线或面上•可使两个零件的线平行或重合•可使两个零件的点重合角度•可使两个零件的平面成指定夹角•可使一个零件的线与另一个零件的面的法线成一定夹角•可使两个零件的线成指定夹角7©2007Autodesk装配相关技术装配相关技术————装配约束装配约束装配相关技术装配相关技术————装配约束装配约束约束类型约束类型相切•可使两个零件的曲面（柱面、球面、锥面）相切•可使一个零件的平面与另一零件的曲面相切插入•是两个零件面面重合与轴对齐的组合8©2007Autodesk装配相关技术装配相关技术————装配约束装配约束装配相关技术装配相关技术————装配约束装配约束约束类型约束类型运动•此约束可以用来描述齿轮、齿条的运动，但并不需要有“齿”•要使装配按其运动，必须有前面四种约束的支持同向同向转动/平动转动/平动反向反向9©2007Autodesk装配及相关技术装配及相关技术————装配约束装配约束装配及相关技术装配及相关技术————装配约束装配约束约束类型约束类型过渡•约束各种凸轮和从动件这种类型的装配关系•要使装配按其运动，必须有前面四种约束的支持10©2007Autodesk装配及相关技术装配及相关技术————装配约束装配约束装配及相关技术装配及相关技术————装配约束装配约束驱动约束驱动约束对带有参数的约束进行驱动，在装配关系正确的条件下，模拟整个机构的运动。浏览器中，选择带有参数的驱动，在右键菜单中选择“驱动约束”。参见视频演示录像录像11©2007Autodesk装配及相关技术装配及相关技术————零部件操作零部件操作装配及相关技术装配及相关技术————零部件操作零部件操作夹点捕捉夹点捕捉选择零件上的几何要素对该零件进行空间移动或旋转，但对固定零件不起作用。工具面板上可调用命令。选择不同的几何要素（点、线、面）会出现不同的移动选择•点•线•平面•圆柱•曲线•曲面移动零件后，若与零件上的约束相矛盾，会产生提示。12©2007Autodesk装配及相关技术装配及相关技术————零部件操作零部件操作装配及相关技术装配及相关技术————零部件操作零部件操作移动零部件移动零部件对选定的零件进行空间移动。对固定零件不起作用。工具面板中可调用此命令。移动零件后，若与零件上的约束相矛盾，点击标准工具栏中，将恢复到被约束状态。旋转零部件旋转零部件对选定的零件以零件的原始坐标原点进行旋转。对固定零件不起作用。工具面板中可调用此命...
