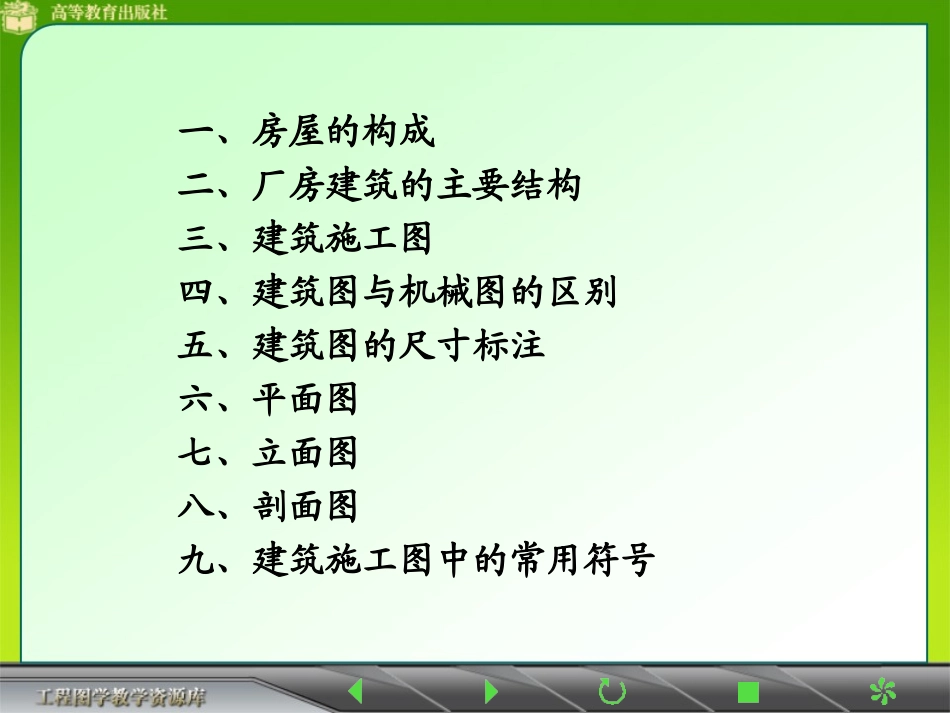

第九章建筑施工图简介一、房屋的构成二、厂房建筑的主要结构三、建筑施工图四、建筑图与机械图的区别五、建筑图的尺寸标注六、平面图七、立面图八、剖面图九、建筑施工图中的常用符号一、房屋建筑的构成梯间窗雨篷安全板户门框架柱房门内墙梁窗扇阳台挑檐外墙勒脚室外台阶回填土基础梁女儿墙隔热层屋面楼面地面散水排水沟楼梯窗台板二、厂房建筑的主要结构1）起支承载荷作用的承重结构，如基础、柱、墙、梁、楼板等。2）防止外界自然侵蚀或干扰的围墙结构，如屋面、外墙、雨篷等。3）房屋内外的交通结构，如走廊、楼梯、台阶、坡道等。4）保护墙身的排水结构，如挑檐、天沟、勒脚、散水、明沟、雨水管等。5）起通风、采光、隔热作用的结构，如窗户、天井、隔热层等。6）起安全作用的结构，如扶手、栏杆、女儿墙等。工艺流程设计所确定的全部设备，要根据生产工艺的要求，在厂房建筑内外合理布置，以保证生产顺利进行。厂房建筑设计还要考虑生产辅助设施、相关建筑物、检修场地、以及各种管道的敷设。三、建筑施工图用正投影原理绘制、用以指导建筑施工的图样。主要包括总平面图、平面图、立面图、剖面图和构件详图等。反映施工设计的内容、建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰及一些固定设施和施工要求。建筑总平面图中带有指北针的风玫瑰表示该地区常年的风向频率和房屋的朝向。它是根据当地多年平均统计的各个方向吹风次数的百分数按一定比例绘制的，风的吹向是从外吹向中心。实线表示全年风向频率，虚线表示按6、7、8三个月统计的风向频率。建筑总平面图建筑总平面图新建房的底层轮廓应拆建筑计划新建房室外地坪绝对标高室内地坪绝对标高房屋层数花坛草坪阔叶乔木已有建筑风向频率玫瑰图地形等高线立立面面图图平平面面图图左左侧侧立立面面图图门门窗窗表表定位轴线图样名称标高立立面面图图平平面面图图剖剖面面图图指北针单层工业厂房的平面图、立面图、剖面图单层工业厂房的平面图、立面图、剖面图外墙详图外墙详图详图编号被索引图样图纸编号楼楼梯梯剖剖面面详详图图门窗详图门窗详图安装节点图1:3L010503详图1:1四、建筑图与机械图的区别1.执行的标准不同机械制图:《技术制图国家标准》《机械制图国家标准》建筑制图:《技术制图国家标准》《房屋建筑制图统一标准标准》《总图制图标准》《建筑制图标准》《建筑结构制图标准》《给水排水制图标准》《暖通空调制图标准》2.线宽比不同机械图：粗线:细线=2:1建筑图：粗线:中粗线:细线=4:2:13.图名及图名的标注不同虽然都按正投影法绘制，但图名不同。两者的对应关系是：机械图：主视图、俯视图、左视图、剖视图建筑图：正立面图、平面图、左侧立面图、剖面图机械图：断面图、局部放大图、…建筑图：断面图、建筑详图、…此外，建筑施工图上的每个视图的下方都必须标注图名，并在图名下方画一条粗实线。4.绘图比例不同建筑施工图常用的比例：平面图、立面图、剖面图：1:50，1:100，1:200等。局部详图：1:10，1:20，1:50等。配件及构造详图：1:1，1:2，1:5，1:10等。总平面图：1:500，1:1000，1:2000等。5.尺寸标注不同建筑图的尺寸一般不用箭头作起止符号，而用与尺寸线成顺时针45度、长为2--3mm的中粗斜线。直径、半径、角度、弧长尺寸用箭头。为方便施工，建筑图中的尺寸允许注成封闭的，且需要标注必要的重复尺寸。6.建筑图上的标高标高以“米”为单位，取三位小数，在总平面图中，可以取两位小数；除了标高以外，其他尺寸都以“毫米”为单位。单位都不注。零点标高应注写成±0.000；正数标高不写“+”，负数标高要写“-”。标高分绝对、相对标高。我国的绝对标高以青岛附近黄海平均海平面为零点。相对标高一般是新建建筑物底层室内主要地面。在施工总图中，要说明相对标高和绝对标高之间的联系。五、建筑图尺寸标注（图9-4、9-5）1.平面图最里层标注门窗、孔洞尺寸和设备定位尺寸第二层标注定位轴线的尺寸最外层标注总长、总宽尺寸平面图尺寸分三层标注，单位毫米（不注）墙体厚度尺寸2.立面图在立面图中，应标注楼板、梁、屋面、门、窗等配件的高度尺寸，单位为毫米（不注）。同时，还应以标高形式...
