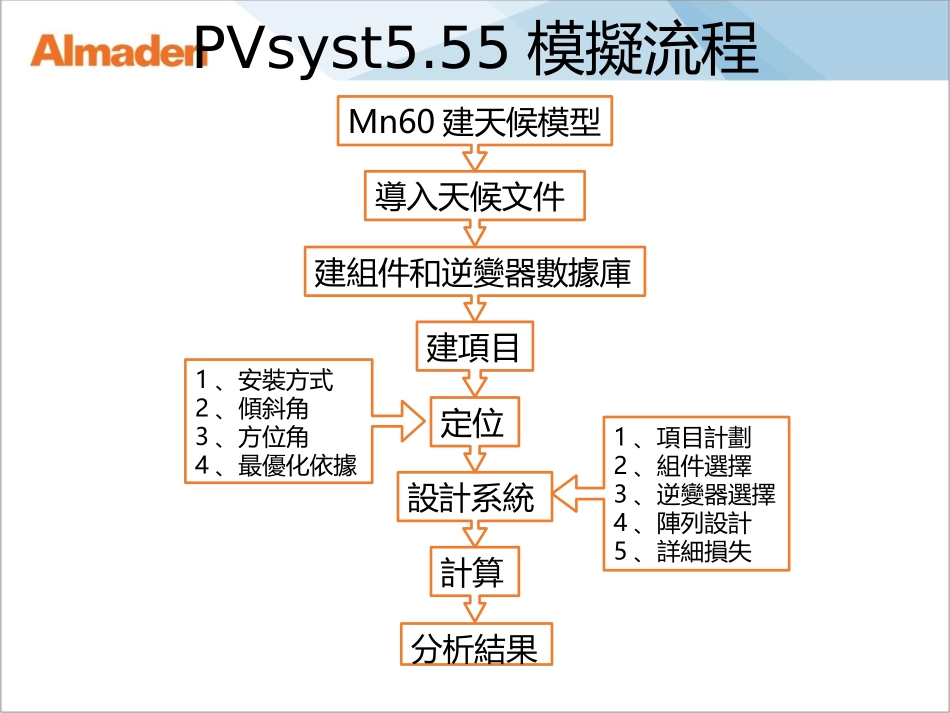

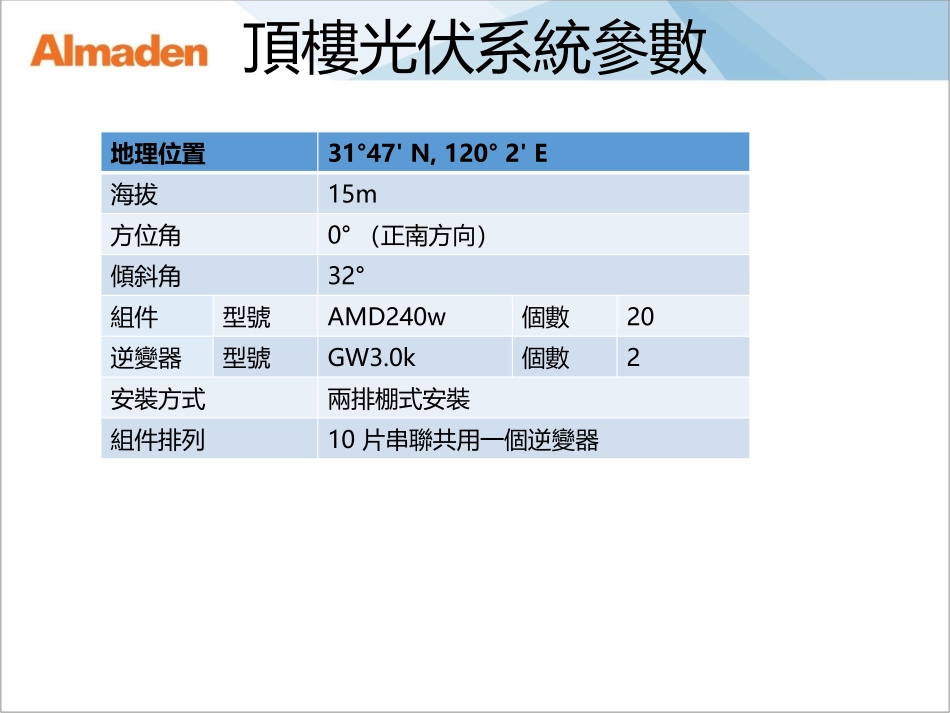

PVsyst5.55操作說明——以常州頂樓光伏並網系統為例張瑩2013/10/18PVsyst5.55模擬流程設計系統定位建組件和逆變器數據庫建項目導入天候文件Mn60建天候模型1、項目計劃2、組件選擇3、逆變器選擇4、陣列設計5、詳細損失1、安裝方式2、傾斜角3、方位角4、最優化依據計算分析結果頂樓光伏系統參數地理位置31°47'N,120°2'E海拔15m方位角0°（正南方向）傾斜角32°組件型號AMD240w個數20逆變器型號GW3.0k個數2安裝方式兩排棚式安裝組件排列10片串聯共用一個逆變器meteonormmeteonormmeteonormmeteonorm有日照時間meteonormPVSyst文檔沒有日照時間，可以返回選擇其他文件格式重新計算，從這裡輸出保存的文檔就是PV模擬里需要導入的文檔主界面•初步設計①光伏並網系統②光伏獨立系統③光伏水泵系統•項目詳細設計①光伏並網系統②光伏獨立系統③光伏水泵系統④直流並網系統•工具初步設計給定參數不夠詳細，一般不用工具—數據庫其他組件數據①蓄電池②獨立系統調節閥③發電機④水泵⑤水泵系統調節閥地理位置导入天氣數據光伏組件並網逆變器天氣數據2.選擇meteonorm軟件里的天氣數據METEOTEST\MN_60\output文件名xxxxHOUR.DAT1.選擇meteonorm軟件3.輸入位置的名字國家區域4.導入，相應的地理位置數據會建立光伏組件—基本参数PASAN測得數據（標片）電流溫度係數光伏組件—組件參數串聯電阻並聯電阻功率溫度係數光伏組件—尺寸逆變器—基本參數類型頻率並網電壓額定/最大功率額定/最大電流最大功率點電壓最小功率點電壓組件最大電壓閥值功率1%NP廠家規定組件額定功率最大功率最大電流最大功率歐洲功率錯誤提示沒有實際物理意義逆變器—功率曲綫最大功率歐洲功率逆變器—尺寸項目詳細設計—並網紅色：未設計或設計不合理橘黃色：稍微不配綠色：最佳項目地理位置天候項目—地理位置反射參數選默認值選擇地理位置保存項目文件項目設計好後，地平線和近處陰影自動生成定位—固定安裝可以拖動紅色點改變角度FT最大，相對於最優化的損失比為零，傾斜面輻射能最大，同時滿足達到最優多種安裝方式固定、追蹤、棚式、遮陽板式定位—棚式安裝紫點：傾斜角紅線：棚頂側面寬度綠線：間距紅點：電池板寬度綠點：棚的寬度共同：間距（下）棚頂側面寬度（上）黃線：產生陰影的臨界角角地面占有率：側面寬度/間距定位—太陽路徑圖冬至日調節間距使冬至日早上九點到下午三點沒有陰影黑色虛線以下有陰影，藍線以下是背向陽光定位—太陽路徑圖系統綠色：最佳橘黃色：稍微不配紅色：不能計算詳細損失給定的設計參數，用給定的組件片數計算額定功率逆變器組件組件在60℃，20℃，-10℃最大電壓子系統：相同地理位置和定位逆變器個數組件個數實際主要參數陣列設計系統—詳細損失NOCTAMD組件在開路下測得的熱參數系統—詳細損失incid.angle默认bo=0.05普通玻璃减反膜玻璃01.001.001.00201.001.001.00400.980.991.00600.950.950.97700.900.860.91750.860.780.83800.760.640.70850.480.400.45900.000.000.00入射角修正係數損失鍍AR膜玻璃組件發電優勢Coordinates31°47′N，120°2′EElevationa.s.l.1mnumberofmodules10piecesMountingsystemfixedmounting,roofinstalledAzimuth/inclination0°(south)/32°ModelofinvertersGOODWE3.0InverterEuroeff.96.5%ARglassInstalledpower2.50kw2.45kw0.05kwNom.powerofmodules250w245w5wperformanceratio88.57%87.32%1.15%Annualaverageelectricityproduction2.973Mwh2.872Mwh101kwhSumofelectricityproductionfor25years(whenattenuationratiois2%)58.943Mwh56.938Mwh2005kwhMonthARCEsdGlassEsdARCPRGlassPRJan6.596.3794.2392.97Feb7.587.3492.7391.54Mar7.507.2491.3589.99Apr8.838.5389.2387.90May9.419.0886.3685.06Jun8.418.1185.1483.78Jul9.218.8983.1181.79Aug9.469.1483.1581.95Sep8.478.1885.9284.66Oct8.107.8487.5886.44Nov7.267.0290.5089.35Dec6.866.6493.5992.39Year8.147.8688.5787.32JanFebMarAprMayJunJulAugSepOctNovDec68101280859095100ARCEsdGlassEsdARCPRGlassPRDailyelectricityprod.[kWh]Performanceratio[%]ARCEsdDailysumofspecificelectricit...
