SEW变频器基本操作说明VIP免费

SEW变频器基本操作说明_第1页
1/32
SEW变频器基本操作说明_第2页
2/32
SEW变频器基本操作说明_第3页
3/32

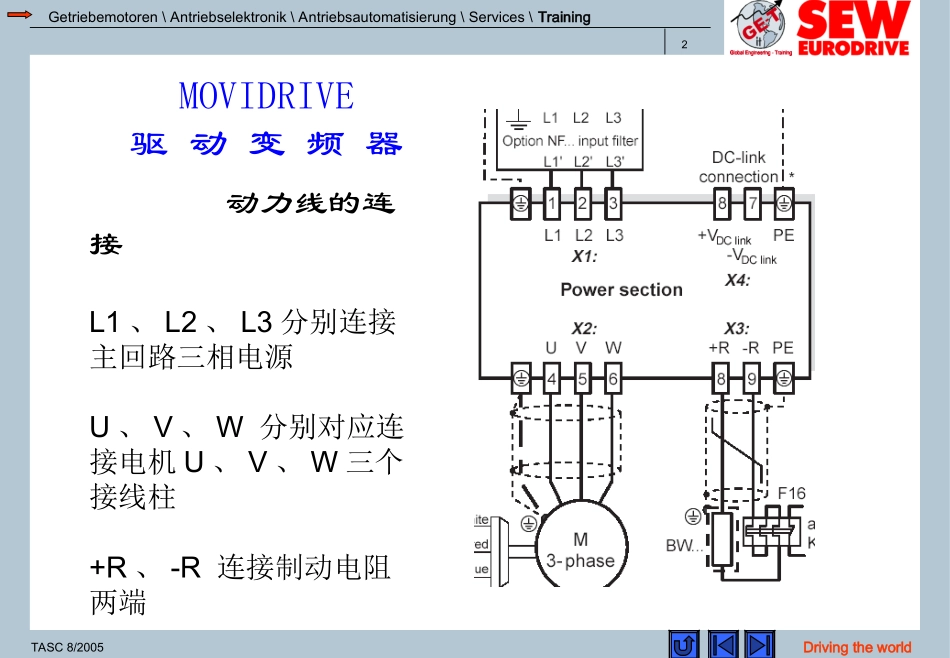

Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/20051SEW-传动设备(天津)有限公司电子技术中心Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/20052MOVIDRIVE驱动变频器动力线的连接L1、L2、L3分别连接主回路三相电源U、V、W分别对应连接电机U、V、W三个接线柱+R、-R连接制动电阻两端Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/20053MOVIDRIVE---驱动变频器1端子控制一、通过端子实现开关量给定速度正反转1、给端子X13-1DI00“1”信号即24V控制器禁止打开。2、给端子X13-4DI03“1”信号变频器使能3、给端子X13-5DI04和X13-6DI05组合“1”信号实现三个速度控制4、给端子X13-2DI01或X13-3DI02“1”信号实现正转或反转Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/20054MOVIDRIVE---驱动变频器1端子控制二、通过端子实现模拟量给定速度正反转1、给端子X13-1DI00“1”信号即24V控制器禁止打开。2、给端子X13-4DI03“1”信号变频器使能3、给端子X13-2DI01或X13-3DI02“1”信号实现正转或反转4、给端子X11-2与X11-4之间加上0-10V、-10V-+10V0(4)-20mA等模拟量控制速度Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/20055参数级转换,同时按下启动调试指向下一个菜单条或在编辑状态下修改参数值(增大)指向上一个菜单条或在编辑状态下修改参数值(减小)取消调试/回到初始显示状态取消手动/从报警状态退出MOVIDRIVE---驱动变频器2通过面板实现手动操作Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/200561、调出参数8802、通过左右键将光标移到“NO”下,通过上下键将其改变为“YES”3、出现控制界面后,给端子X13-1“1”信号4、通过左右键控制正反转,通过上下键,增减速度。MOVIDRIVE---驱动变频器2通过面板实现手动操作Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/20057MOVIDRIVE---驱动变频器3通过面板实现手动操作Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/20058选择手动操作:选择手动操作按钮选择手动操作按钮通过手动操作,验证:控制器和电机的连线是否正确;控制器和电机性能是否完好;机械是否过载;Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/20059MOVIDRIVE---驱动变频器3通过软件实现手动操作点击出现给端子X13-1DI00信号“1”点击START开始运行点击CCW、CW实现正反转拉动滑条调整速度Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/200510手动操作组件:在手动操作前,请将DI00(控制器禁止≌1DI01(使能/快停)≌0Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/200511转速设定:变转速设定值低速设定值高速设定值转速设定猾块定义正反转方向:CW—正转方向CCW--反转方向Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/200512运行控制:开始运行控制器禁止停止运行控制器状态及实际值:控制器状态实际位置实际转速输出电流开关量输出状态开关量输入状态注:监控输出电流可判断机械是否过载注:运行过程中,可自由拉动滑快;Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/2005MOVIDRIVEDriveInvertersLY2_E10/1998COPYDATA---数据拷贝Getriebemotoren\Antriebselektronik\Antriebsautomatisierung\Services\TrainingDrivingtheworldTASC8/200514选择数据拷贝:通过数据拷贝功能实现:将控制器参数备份到PC中...
