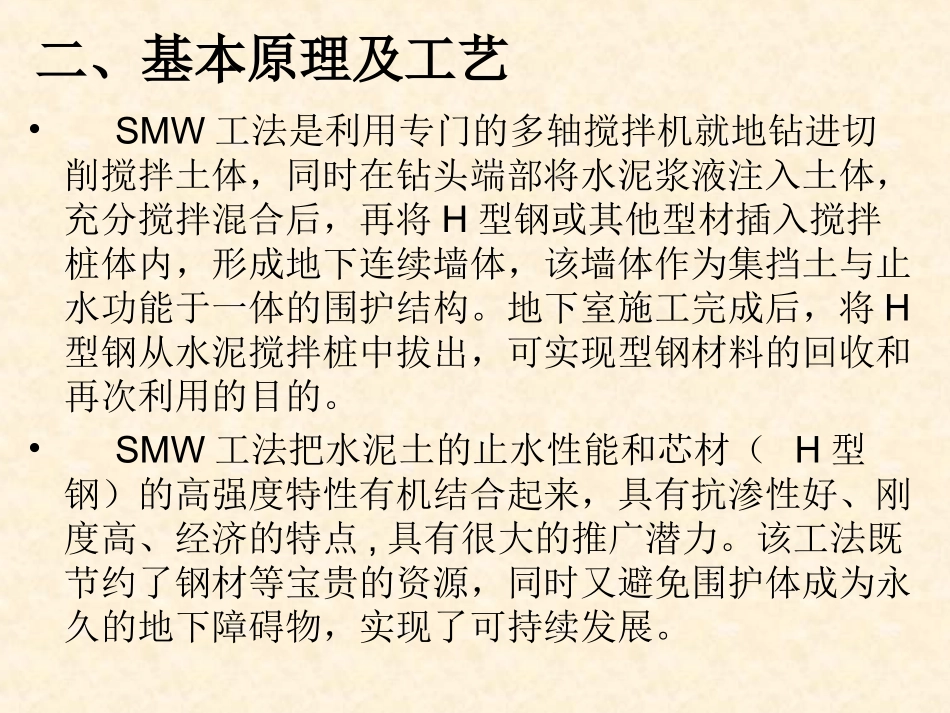

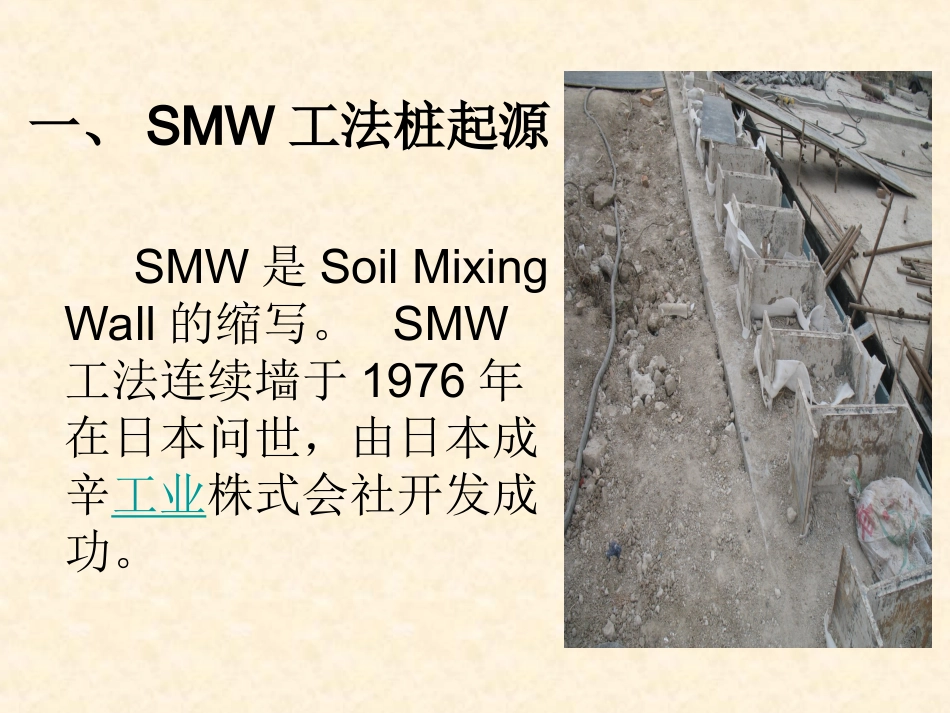

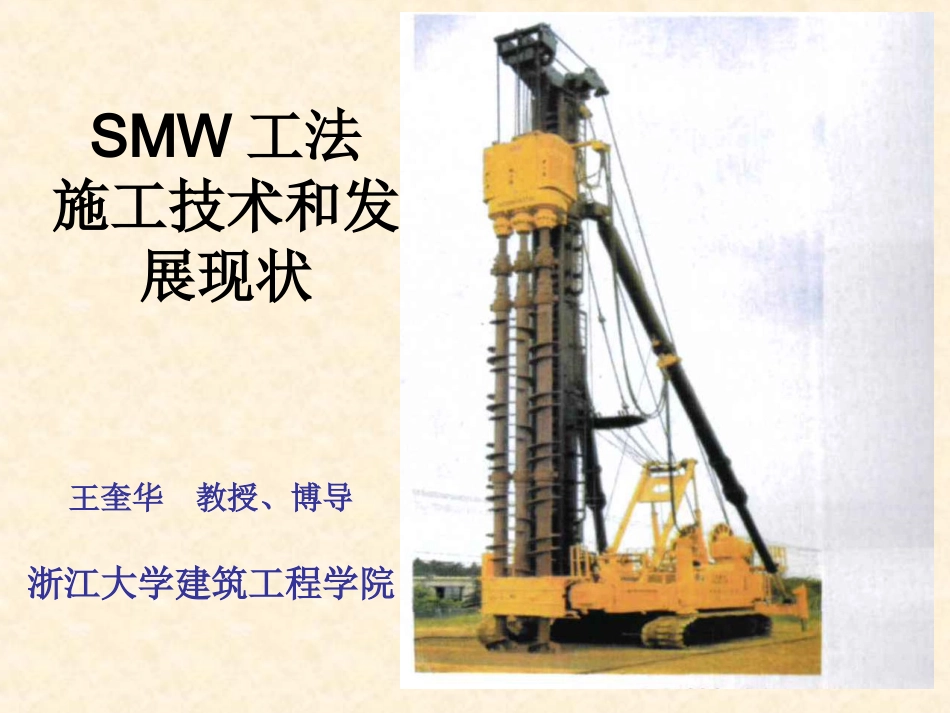

SMW工法施工技术和发展现状王奎华教授、博导浙江大学建筑工程学院一、SMW工法桩起源SMW是SoilMixingWall的缩写。SMW工法连续墙于1976年在日本问世，由日本成辛工业株式会社开发成功。•SMW工法是利用专门的多轴搅拌机就地钻进切削搅拌土体，同时在钻头端部将水泥浆液注入土体，充分搅拌混合后，再将H型钢或其他型材插入搅拌桩体内，形成地下连续墙体，该墙体作为集挡土与止水功能于一体的围护结构。地下室施工完成后，将H型钢从水泥搅拌桩中拔出，可实现型钢材料的回收和再次利用的目的。•SMW工法把水泥土的止水性能和芯材（H型钢）的高强度特性有机结合起来，具有抗渗性好、刚度高、经济的特点,具有很大的推广潜力。该工法既节约了钢材等宝贵的资源，同时又避免围护体成为永久的地下障碍物，实现了可持续发展。二、基本原理及工艺1、导沟开挖：确定是否有障碍物及做泥水沟。2、置放导轨。3、设定施工标志。4、SMW钻拌：钻掘及搅拌，重复搅拌，提升时搅拌。5、置放应力补强材（H型钢）6、固定应力补强材。7、施工完成SMW。•SMW工法施工顺序如下：SMW工法连续墙施工顺序1、施工基本不扰动邻近土体，一般不会产生邻近地面下沉、房屋倾斜、道路裂损及地下设施移位等危害。2、钻杆具有螺旋推进翼与搅拌翼相间设置的特点，随着钻掘和搅拌反复进行，可使水泥等强化剂与土体得到充分搅拌，而且墙体全长无接缝，比传统的连续墙具有更可靠的止水性，其渗透系数K可达10-7cm/s。3、可在粘性土、粉土、砂土、砂砾土、卵石层等土层中应用。4、可成墙厚度较大（550～1300mm）,常用厚度600mm；成墙最大深度目前为65m,视地质条件尚可施工至更深。5、所需工期较其他工法为短，在一般地质条件下，每一台班可成墙70～80。因此具有可㎡减少工期、提高施工效率等特点6、环境方面：因无钻孔灌注桩的施工，不产生大量泥浆，减少了对周围环境和施工场地的污染，且不存在挤土作用，对周围建筑物和地下管线的安全极为有利；对施工操作面要求也很低，同时施工噪音小，具有环保的概念。三、SMW工法的主要特点和优势7、与传统的灌注桩加搅拌桩的维护结构相比具有经济效益好的优势。一般可节约费用20-50%至1993年时，日本国内的基坑工程中SMW工法占各种工法的50%左右；在台湾、欧洲，SMW工法的应用也最为广泛。我国大陆在上世纪80年代末期90年代初期开始开展这方面的研究和试点工作，1987年冶金部冶金建筑科学研究院开始立项研究这一技术，1994年通过部级鉴定。1994年,上海基础工程公司把SMW工法首次应用于上海软土地区(上海环球世界广场,基坑深8165m,桩长18m),取得了成功,也是SMW工法在国内的首次应用。四、工程应用现状•目前该工法在上海、南京、天津、杭州等地的工程应用也日渐普遍，在上海地区应用的最大开挖深度达20m。在南京应用的最大开挖深度已达18m，在杭州应用的最大开挖深度也达16m。•在杭州已有数十项工程成功地应用了该工法，浙江地区应用的部分工程有：•杭州西湖隧道工程(2002—2003年)；•宁波镇海电厂循环水管挡土工程(2005年8月)；•杭州地铁试验段站台出口处围护工程(2005年)；•湖州污水处理站(2006年3月)；•杭州留下商贸大厦基坑工程(2005年12月)；•杭州运河广场基坑工程(2006年5月)上海明珠线二期兰村路站（东方路口）SMW工法围护开挖后暴露2个多月无渗漏水现象。上海东新大厦由于采用SMW工法，节省围护桩用地，为大厦赢得了可贵的建筑面积约7200m2。•上海南站地区改造是大型系统性的区域改造工程，建成后成为上海又一处交通枢纽工程，上海南站R1线改建工程中部分区段以φ850mmSMW工法桩（内插700mm“300mm”13mm“24mm型钢）作为基坑围护。•上海地铁一号线上海南站改建工程中深基坑处的SMW工法桩深度基本上集中在30m左右南京地铁南北线一期工程是国家重点工程,2000年12月开工后,首先在试验段盾构工作井(开挖深度12.9m)及明挖段(开挖深度最深处8.7m)基坑中采用了SMW工法挡土墙作为基坑的围护结构,并取得了良好的效果.在珠江路、中胜、向兴路、中和村等车站采用该工法施工,获得了圆满成功,创造了国内采用SMW工法施工基坑开挖达到17.5m的最深纪录,...
