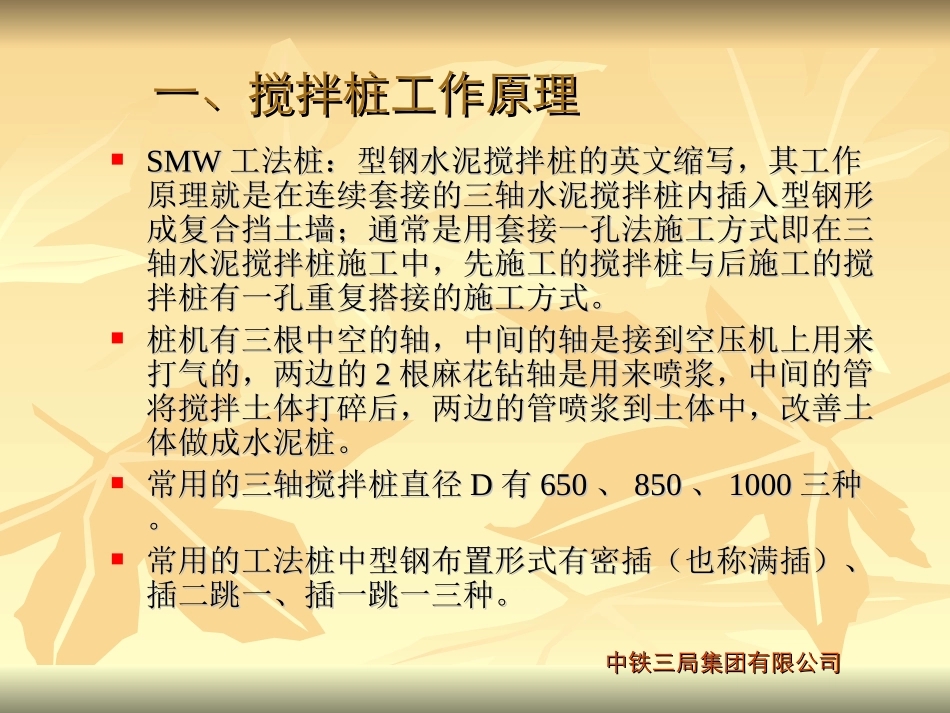

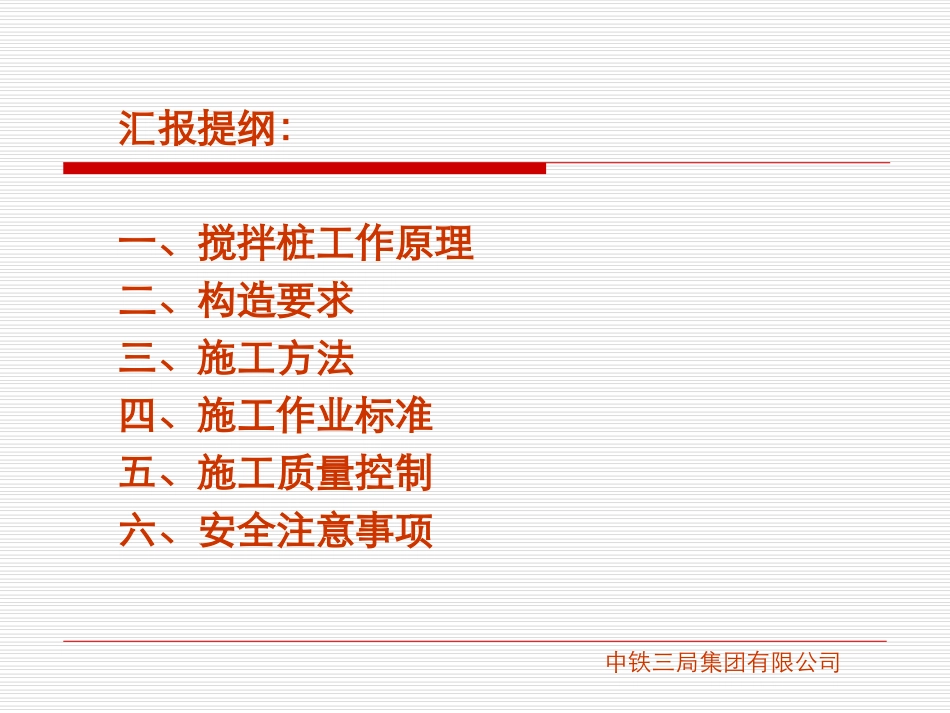

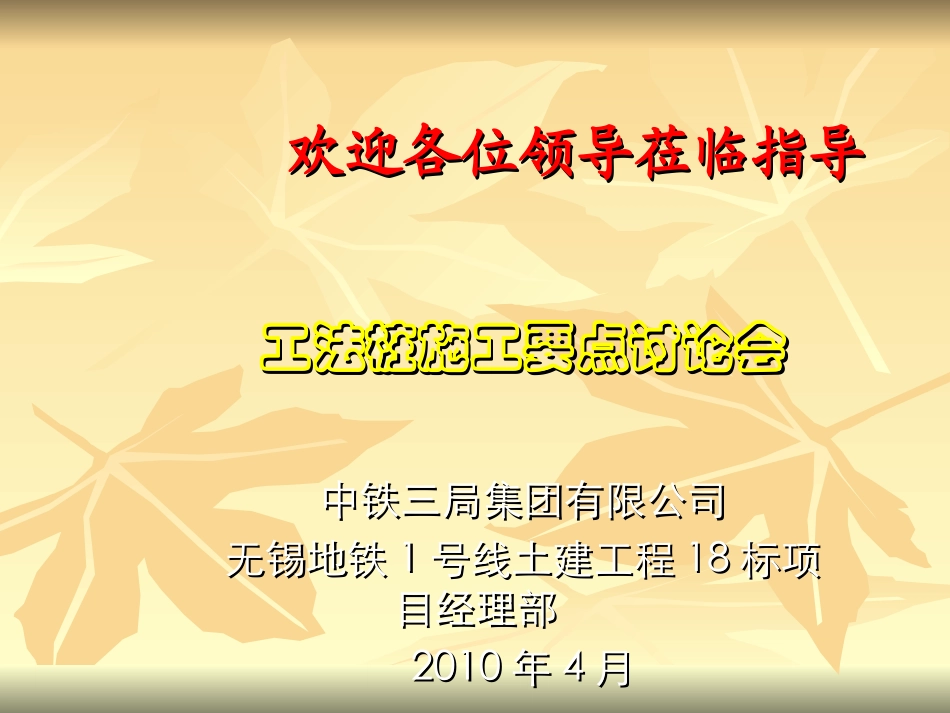

工法桩施工要点讨论会工法桩施工要点讨论会中铁三局集团有限公司中铁三局集团有限公司无锡地铁无锡地铁11号线土建工程号线土建工程1818标项标项目经理部目经理部20102010年年44月月欢迎各位领导莅临指导欢迎各位领导莅临指导汇报提纲：一、搅拌桩工作原理二、构造要求三、施工方法四、施工作业标准五、施工质量控制六、安全注意事项中铁三局集团有限公司一、搅拌桩工作原理一、搅拌桩工作原理SMWSMW工法桩：型钢水泥搅拌桩的英文缩写，其工作工法桩：型钢水泥搅拌桩的英文缩写，其工作原理就是在连续套接的三轴水泥搅拌桩内插入型钢形原理就是在连续套接的三轴水泥搅拌桩内插入型钢形成复合挡土墙；通常是用套接一孔法施工方式即在三成复合挡土墙；通常是用套接一孔法施工方式即在三轴水泥搅拌桩施工中，先施工的搅拌桩与后施工的搅轴水泥搅拌桩施工中，先施工的搅拌桩与后施工的搅拌桩有一孔重复搭接的施工方式。拌桩有一孔重复搭接的施工方式。桩机有三根中空的轴，中间的轴是接到空压机上用来桩机有三根中空的轴，中间的轴是接到空压机上用来打气的，两边的打气的，两边的22根麻花钻轴是用来喷浆，中间的管根麻花钻轴是用来喷浆，中间的管将搅拌土体打碎后，两边的管喷浆到土体中，改善土将搅拌土体打碎后，两边的管喷浆到土体中，改善土体做成水泥桩。体做成水泥桩。常用的三轴搅拌桩直径常用的三轴搅拌桩直径DD有有650650、、850850、、10001000三种三种。。常用的工法桩中型钢布置形式有密插（也称满插）、常用的工法桩中型钢布置形式有密插（也称满插）、插二跳一、插一跳一三种。插二跳一、插一跳一三种。中铁三局集团有限公司中铁三局集团有限公司二、构造要求1）搅拌桩强度达到设计要求后方可进行开挖；2）搅拌桩养护龄期不应小于28d；3）搅拌桩的深度宜比型钢适当加深，一般在桩端部比型钢深0.5~1.0m。1、水泥搅拌桩应满足以下要求中铁三局集团有限公司l1）搅拌桩直径为650时，内插型钢常用截面有H500×300、H500×200。l2）搅拌桩直径为850时，内插型钢常用截面有H700×300。l3）搅拌桩直径为1000时，内插型钢常用截面有H850×300等。2、工法桩内型钢截面宜取用以下尺寸二、构造要求1）当型钢采用钢板焊接而成时，应按照《焊接H型钢》YB3301-92的要求进行焊接，2）型钢宜采用整材；当需分段焊接时，应采用破口焊接。3）对焊焊缝的破口形式和要求应遵照《建筑钢结构焊接技术规程》（JGJ81-2002）的有关规定，焊缝质量等级不宜低于二级。单根型钢中焊接接头不宜超过2个，焊接接头的位置应避免在型钢受力最大处（如支撑位置等），相邻型钢的接头应竖向位置宜相互错开，错开的距离不宜小于1m。3、工法桩内型钢焊接有关要求中铁三局集团有限公司三、施工方法三、施工方法11、、SMWSMW工法桩施工工法桩施工中铁三局集团有限公司中铁三局集团有限公司11）桩基放样）桩基放样22）开挖沟槽）开挖沟槽33）定位型钢放置）定位型钢放置44）桩基就位）桩基就位55）垂直度较正）垂直度较正66）桩长标记）桩长标记77）制备水泥浆液及浆液注入）制备水泥浆液及浆液注入88）搅拌桩机钻杆下沉和提升）搅拌桩机钻杆下沉和提升99）三轴搅拌桩的搭接施工）三轴搅拌桩的搭接施工三、施工方法三、施工方法中铁三局集团有限公司中铁三局集团有限公司11）桩位放样）桩位放样根据设计图纸和建设单位提供的控制点及水根据设计图纸和建设单位提供的控制点及水准点由项目部技术员配合测量员定位出准点由项目部技术员配合测量员定位出SMWSMW工法桩控制工法桩控制线，并由技术人员定出分幅线桩位，桩位平面偏差不大于线，并由技术人员定出分幅线桩位，桩位平面偏差不大于5cm5cm。本工程使用的进口三轴搅拌桩机桩经为。本工程使用的进口三轴搅拌桩机桩经为φ850mmφ850mm，搅拌桩搭接，搅拌桩搭接200mm200mm。三轴搅拌桩采用套打。三轴搅拌桩采用套打钻进工艺，在两导沟上用钢筋或红色油漆做好标记，保证钻进工艺，在两导沟上用钢筋或红色油漆做好标记，保证搅拌桩每次的准确定位。搅拌桩每次的准确定位。22）开挖沟槽）开挖沟槽采用采用1m31m3挖机按轴线方...
