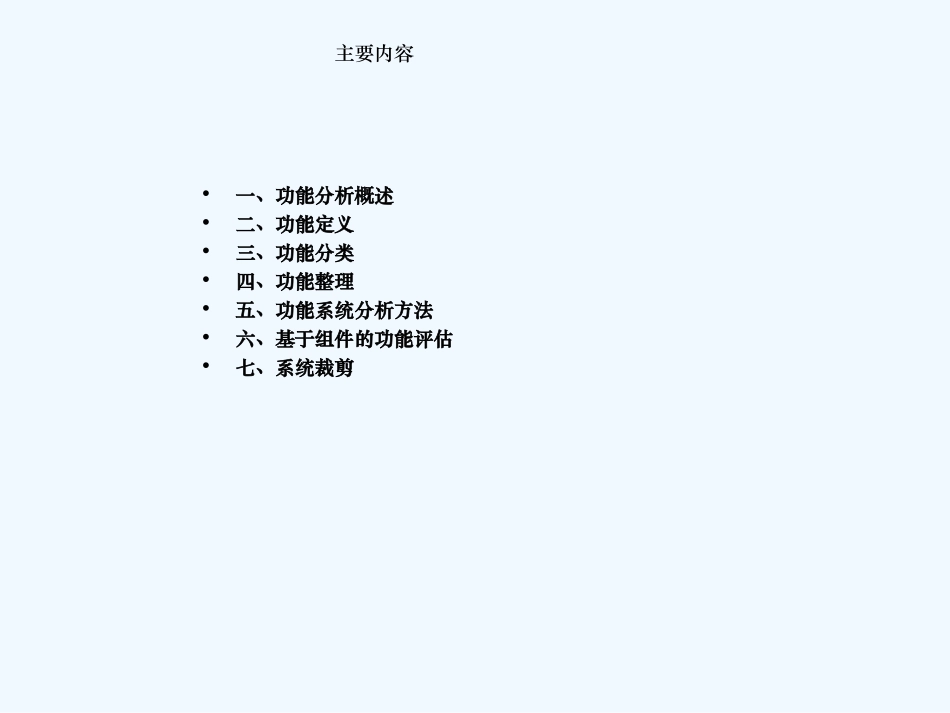

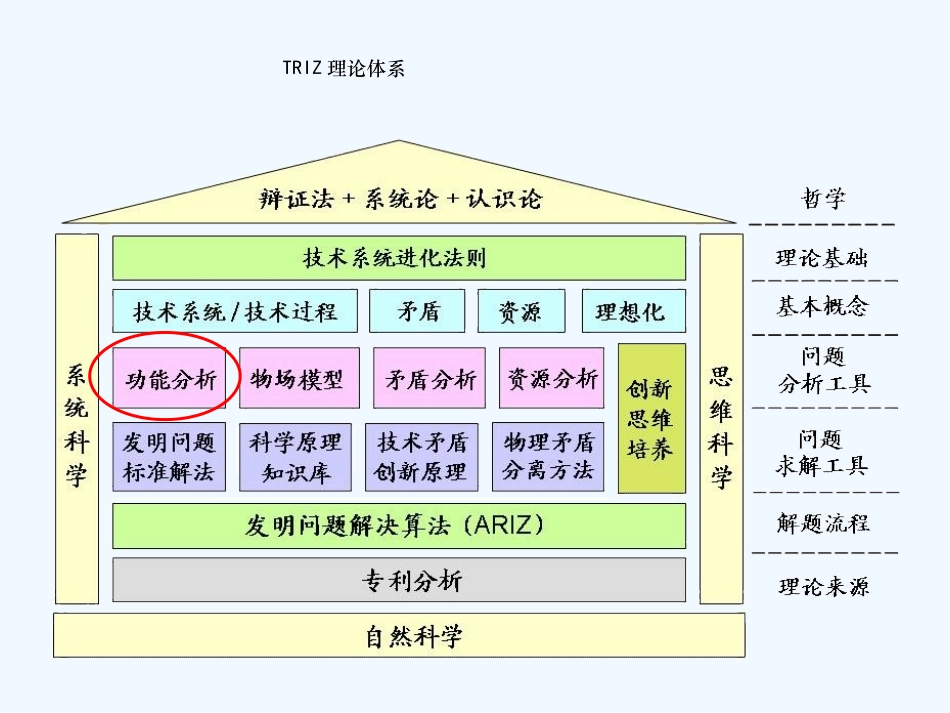

TRIZTRIZ理论五理论五--系统功能分析系统功能分析TRIZ理论体系•一、功能分析概述•二、功能定义•三、功能分类•四、功能整理•五、功能系统分析方法•六、基于组件的功能评估•七、系统裁剪主要内容+19世纪40年代,价值工程理论的创始人---美国通用电气的工程师迈尔斯首先提出功能的概念,并把它作为工程研究的核心问题,他认为,顾客买的不是产品本身,而是产品的功能。+系统科学观点:系统科学观点:功能是结构的抽象,结构是功能的具体功能是系统存在的理由,是系统的外在表现结构是系统功能的载体,是系统的客观存在“功能”概念的提出产品规划产品原理设计技术设计施工设计从产品规划到产品原理设计是这一过程中最为关键的一步。系统功能分析产品设计过程+功能分析功能分析是对技术系统的“功能”进行抽象的描述,并进行分类、整理、系统化的过程。用户需求的是产品的功能,功能是产品的本质,而产品的具体内容只是功能的实现形式。功能分析+开发新技术开发新技术系统时,首先需确定系统完成或实现的主要功能,然后将主要功能分解为子功能,即功能分解。+改进已有技术系统改进已有技术系统时,是理清技术系统的主要功能以及其辅助功能,以便理解系统,找出系统的问题所在。功能分析的应用简明描述功能用动宾词组描述采用本质表达功能作用分类功能等级分类性能水平分类组件层次分析相互作用分析功能等级分析性能水平分析建立功能模型功能分析的步骤•一、功能分析概述•二、功能定义•三、功能分类•四、功能整理•五、功能系统分析方法•六、基于组件的功能评估•七、系统裁剪主要内容+技术系统:由相互联系的组件和组件之间的相互作用组成,以实现某种功能+组件:指组成技术系统或超系统的一个部分,是由物质或者场组成的一个物体+超系统:是将已经分析过的技术系统作为组件的系统,或不属于系统本身但与系统及其组件有一定相关性的系统+目标:指技术系统的作用对象技术系统的几个概念+功能(Function)是系统满足使用者需求(现实需求和潜在需求)的任何属性。生产者干什么的?顾客为什么购买?功能功能调节温度采光、通风、调温功能功能(功能(FunctionFunction))是指某组件(子系统、功能载体)改变或保持另一组件(子系统、功能对象)的某个参数的行为或作用(Action)录音笔灯泡录放声音提供光源TRIZ理论的“关于组件的功能”+就是指对分析对象及其组成部分所应具有的各种功能,用简明、准确的语言进行描述和表达。功能载体功能对象作用(Action)““功能”的图形化表达法功能”的图形化表达法““功能”的通用描述法功能”的通用描述法X更改(或保持)Z的参数YX—功能载体,Z—功能对象,Z—功能对象Z的某个参数功能定义+1、用动宾词组描述,功能=工作+对象(V+O)如:电线的功能=传输电流+2、功能受体至少要有一个参数受到影响,发生改变。如:传输电流意味着电子位置的改变。+3、禁止使用“不”替代否定动词。如:不能说“陶瓷不能传导电流”,而要说“陶瓷阻碍电流”;不能说“河堤缺口不能阻止河水”,而要说“河堤缺口引导河水”+4、功能对象必须是组件,不能是组件参数,并且需要针对特定条件下的具体技术系统进行功能陈述。+5、尽量用抽象的词语表达,避免使用专业术语功能定义的原则+直觉表达:描述的不是功能,而是功能执行的结果+TRIZ的功能定义采用本质表达技术系统直觉表达本质表达电吹风机吹干头发蒸发水分电风扇凉爽身体移动空气放大镜放大目标物改变光线白炽灯照亮房间发光挡风玻璃保护司机防止车外物体撞击二极管整流电流阻滞某极性电流功能定义的直觉表达与本质表达功能动词功能动词功能动词功能动词吸收分解加热阻止聚集沉淀支撑加工装配(组装)破坏告知保护弯曲检测连接移除拆解干燥定位旋转(转动)相变嵌插混合分离清洁浸蚀移动振动凝结蒸发定向固定冷却析取擦亮传递腐蚀煮沸防护……本质表达法常用功能动词+功能的图形化表达常用箭头和矩形框来表示(动宾结构动宾结构),其中箭头代表动词(动作动作),矩形框代表名词(组件组件)。组件A组件BA对B的动作(动词)功能载体功能=动作+对象功能对象功能的图形化表达法...
