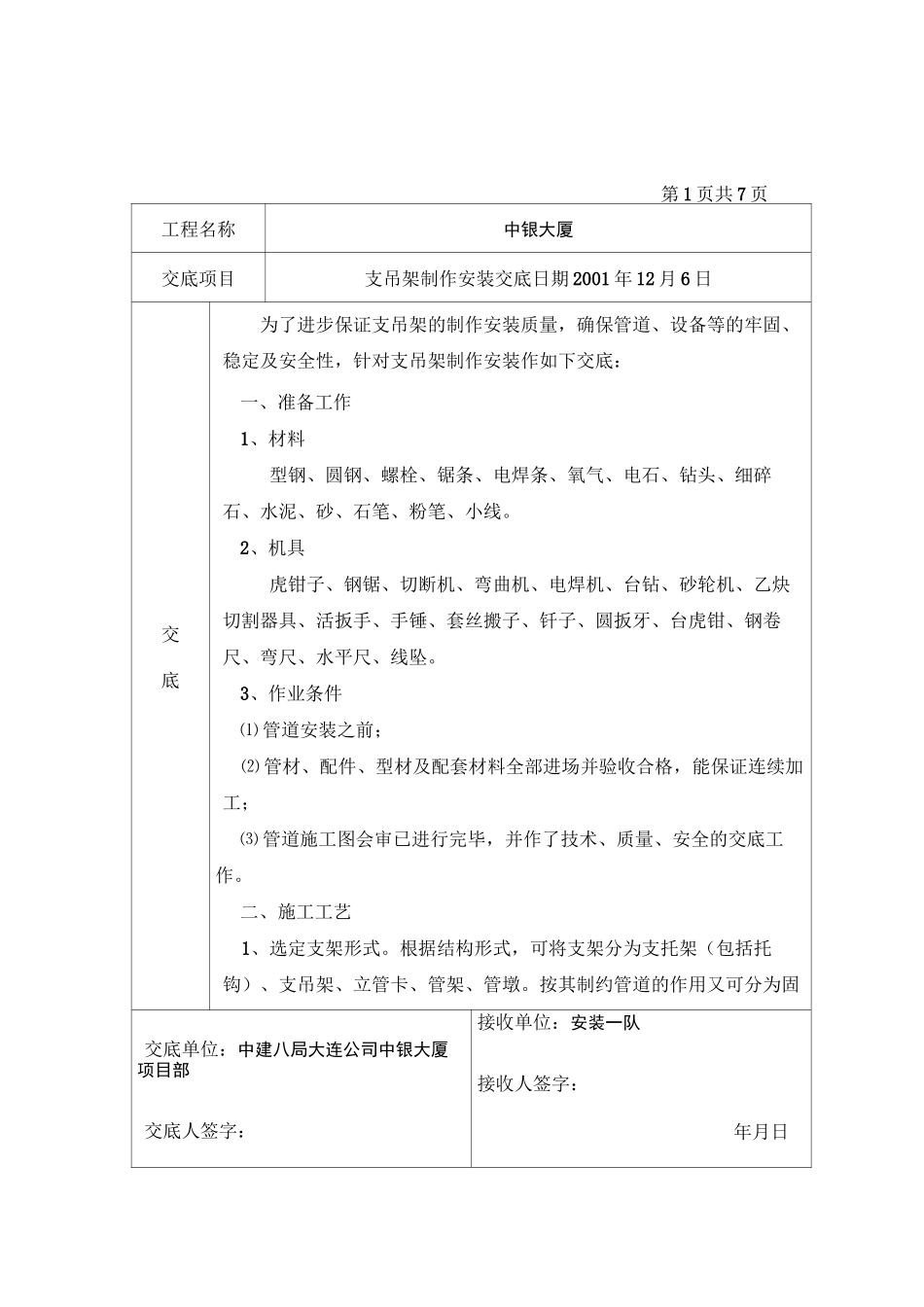

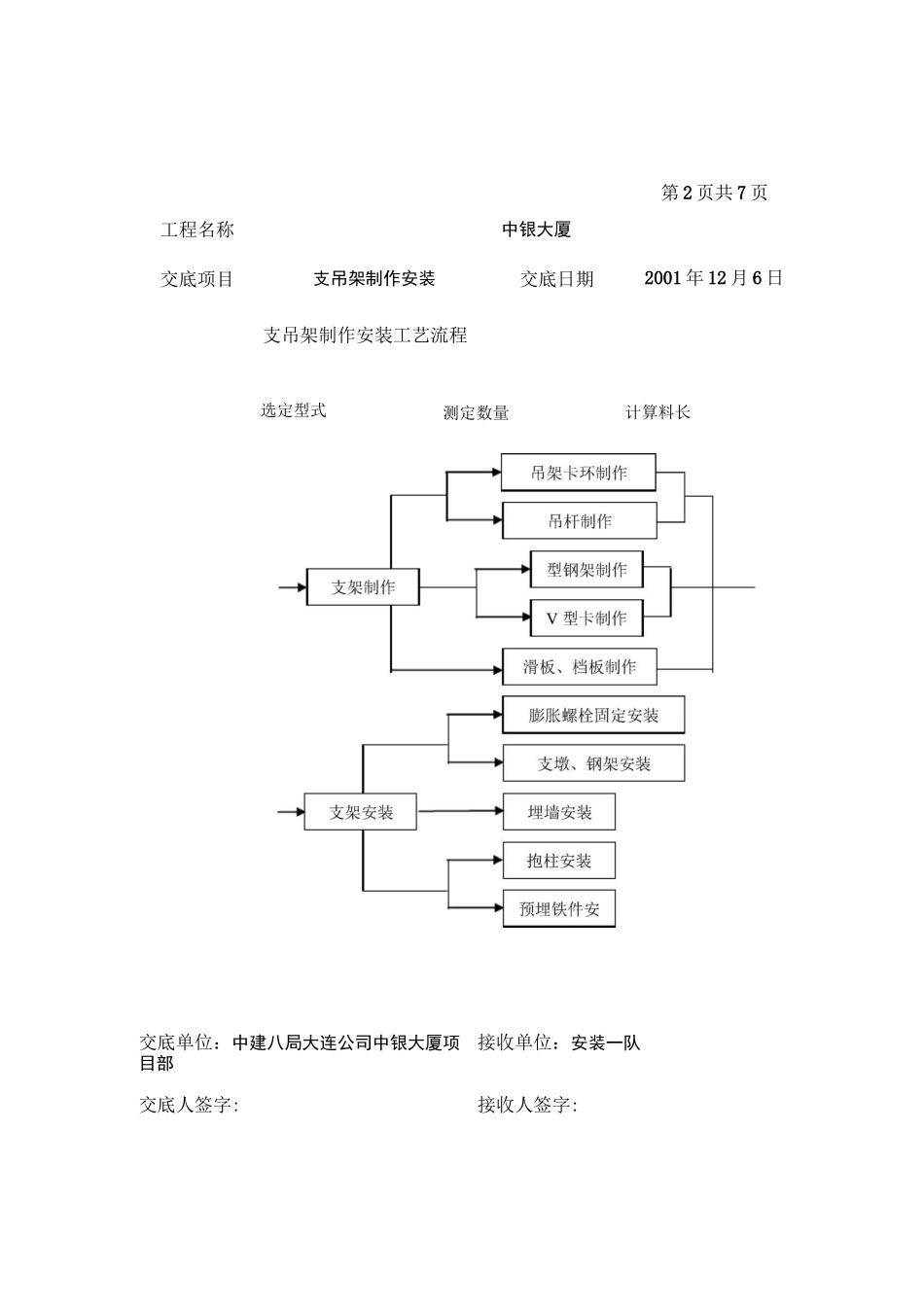

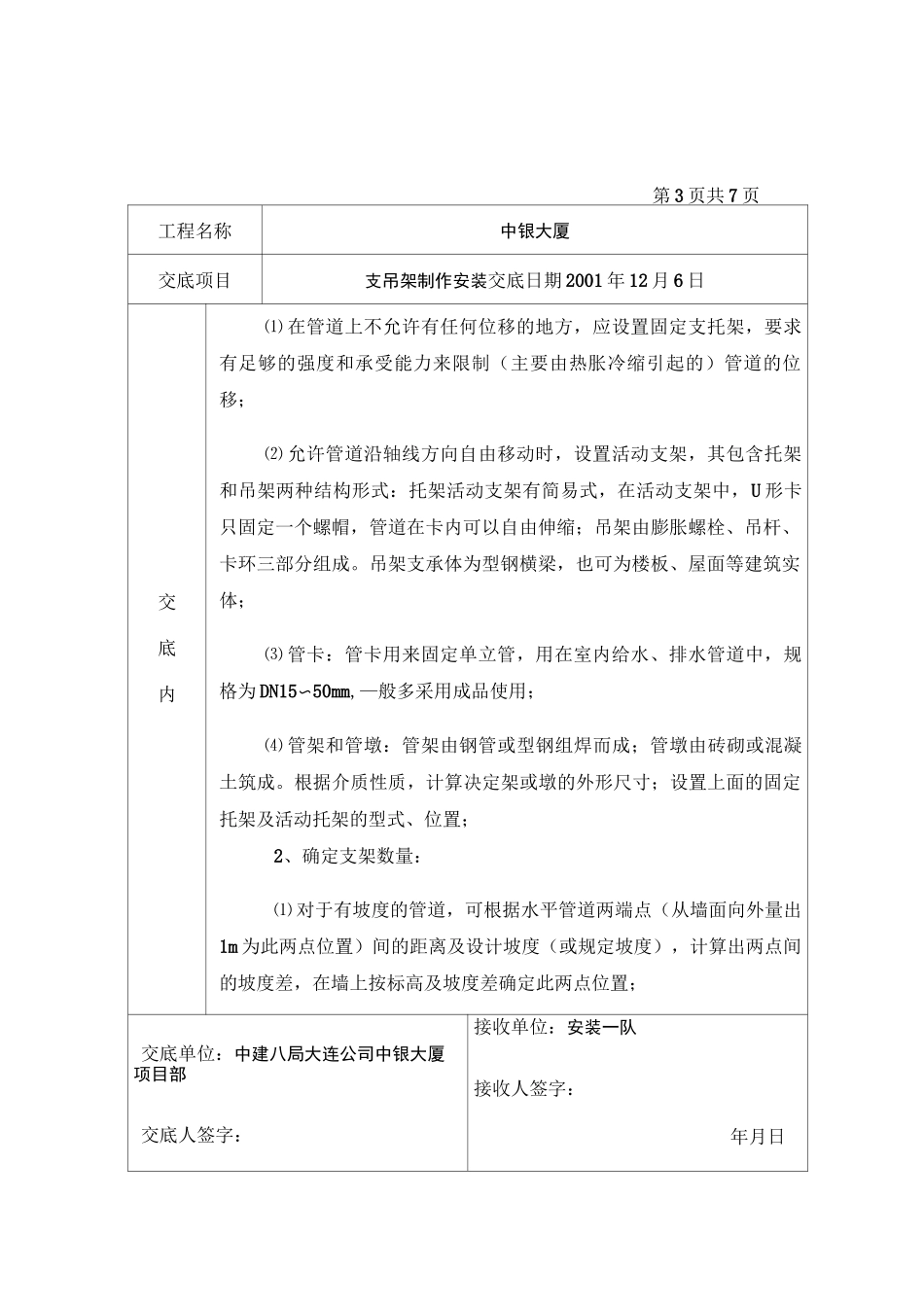

第 1 页共 7 页工程名称中银大厦交底项目支吊架制作安装交底日期 2001 年 12 月 6 日交底为了进步保证支吊架的制作安装质量，确保管道、设备等的牢固、稳定及安全性，针对支吊架制作安装作如下交底：一、准备工作1、材料型钢、圆钢、螺栓、锯条、电焊条、氧气、电石、钻头、细碎石、水泥、砂、石笔、粉笔、小线。2、机具虎钳子、钢锯、切断机、弯曲机、电焊机、台钻、砂轮机、乙炔切割器具、活扳手、手锤、套丝搬子、钎子、圆扳牙、台虎钳、钢卷尺、弯尺、水平尺、线坠。3、作业条件⑴ 管道安装之前；⑵ 管材、配件、型材及配套材料全部进场并验收合格，能保证连续加工；⑶ 管道施工图会审已进行完毕，并作了技术、质量、安全的交底工作。二、施工工艺1、选定支架形式。根据结构形式，可将支架分为支托架（包括托钩）、支吊架、立管卡、管架、管墩。按其制约管道的作用又可分为固定支托架、活动支托架。交底单位：中建八局大连公司中银大厦项目部交底人签字：接收单位：安装一队接收人签字：年月日工程名称中银大厦交底项目支吊架制作安装交底日期第 2 页共 7 页2001 年 12 月 6 日支吊架制作安装工艺流程选定型式计算料长测定数量交底单位：中建八局大连公司中银大厦项目部交底人签字:接收单位：安装一队接收人签字:第 3 页共 7 页工程名称中银大厦交底项目支吊架制作安装交底日期 2001 年 12 月 6 日交底内⑴ 在管道上不允许有任何位移的地方，应设置固定支托架，要求有足够的强度和承受能力来限制（主要由热胀冷缩引起的）管道的位移；⑵ 允许管道沿轴线方向自由移动时，设置活动支架，其包含托架和吊架两种结构形式：托架活动支架有简易式，在活动支架中，U 形卡只固定一个螺帽，管道在卡内可以自由伸缩；吊架由膨胀螺栓、吊杆、卡环三部分组成。吊架支承体为型钢横梁，也可为楼板、屋面等建筑实体；⑶ 管卡：管卡用来固定单立管，用在室内给水、排水管道中，规格为 DN15〜50mm,—般多采用成品使用；⑷ 管架和管墩：管架由钢管或型钢组焊而成；管墩由砖砌或混凝土筑成。根据介质性质，计算决定架或墩的外形尺寸；设置上面的固定托架及活动托架的型式、位置；2、确定支架数量：⑴ 对于有坡度的管道，可根据水平管道两端点（从墙面向外量出1m 为此两点位置）间的距离及设计坡度（或规定坡度），计算出两点间的坡度差，在墙上按标高及坡度差确定此两点位置；交底单位：中建八局大连公司中银大厦项目部交...
