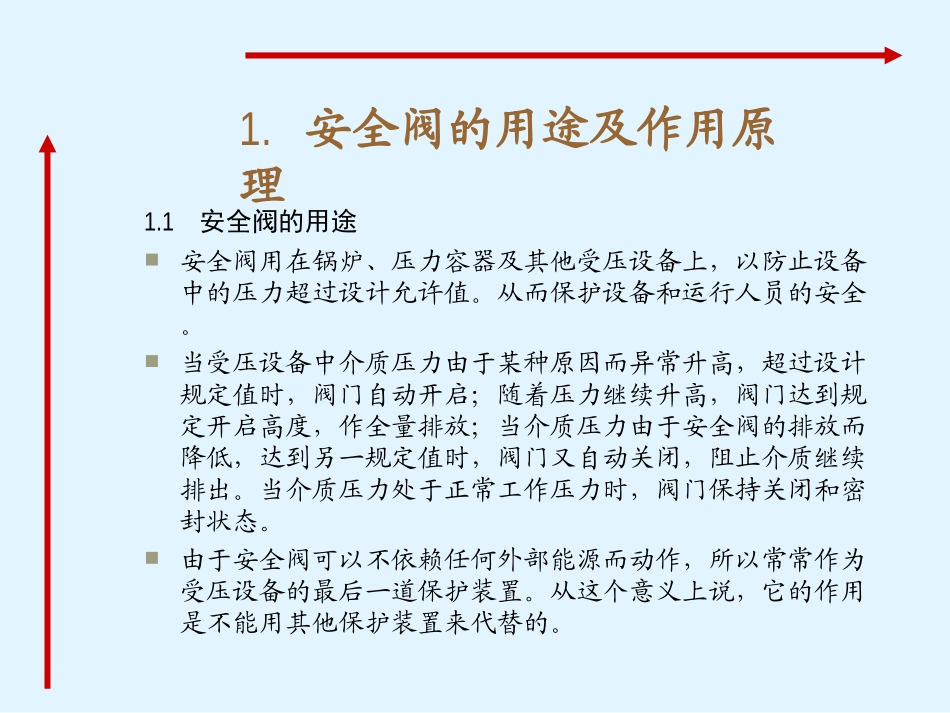

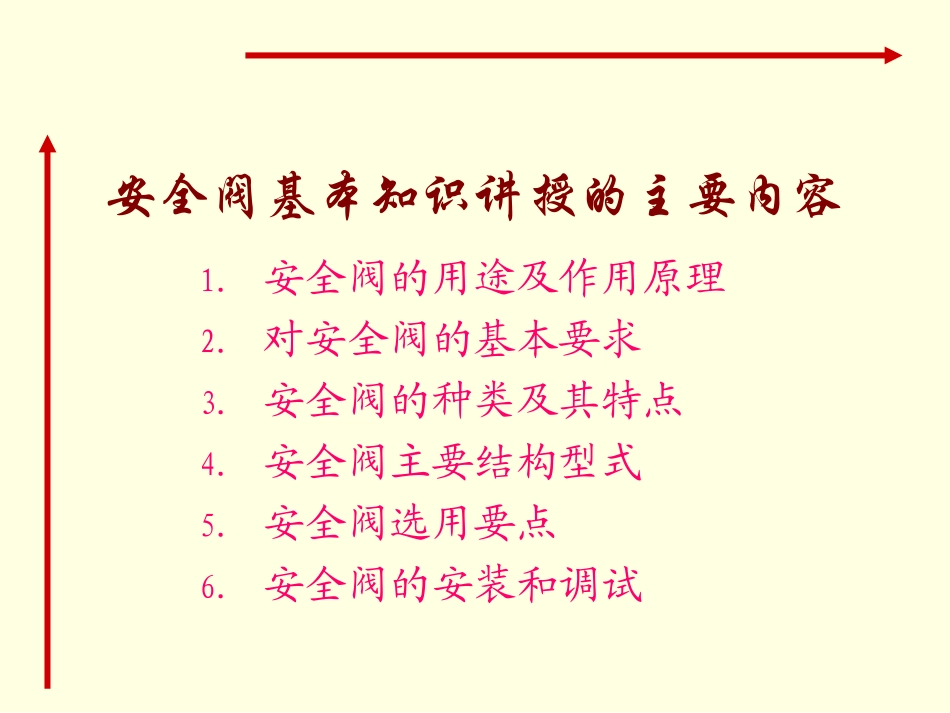

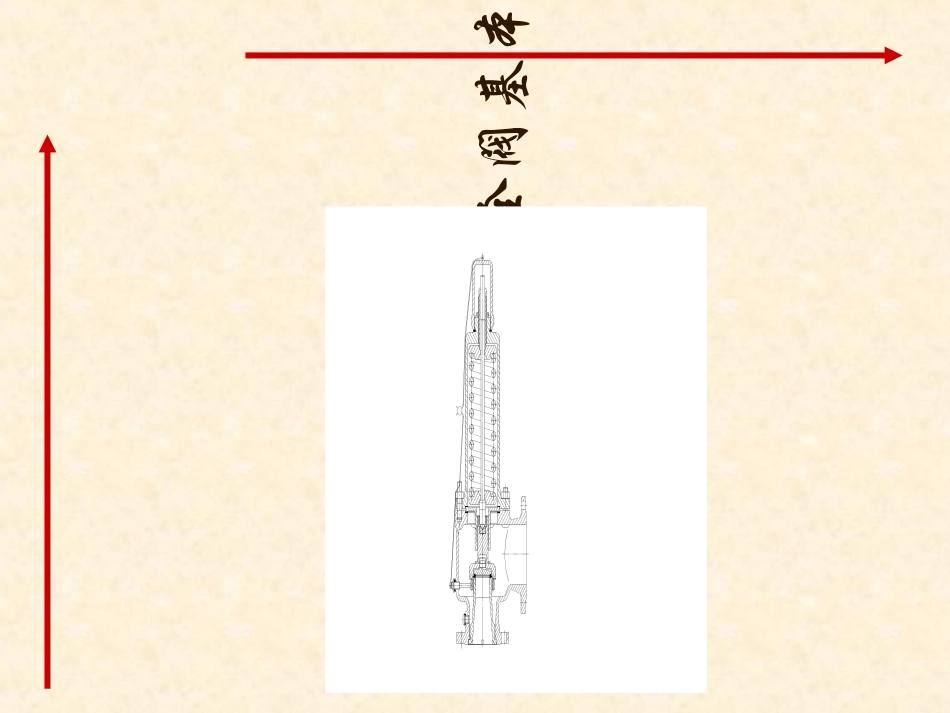

安全阀基本知识安全阀基本知识讲授的主要内容1.安全阀的用途及作用原理2.对安全阀的基本要求3.安全阀的种类及其特点4.安全阀主要结构型式5.安全阀选用要点6.安全阀的安装和调试1.安全阀的用途及作用原理1.1安全阀的用途安全阀用在锅炉、压力容器及其他受压设备上，以防止设备中的压力超过设计允许值。从而保护设备和运行人员的安全。当受压设备中介质压力由于某种原因而异常升高，超过设计规定值时，阀门自动开启；随着压力继续升高，阀门达到规定开启高度，作全量排放；当介质压力由于安全阀的排放而降低，达到另一规定值时，阀门又自动关闭，阻止介质继续排出。当介质压力处于正常工作压力时，阀门保持关闭和密封状态。由于安全阀可以不依赖任何外部能源而动作，所以常常作为受压设备的最后一道保护装置。从这个意义上说，它的作用是不能用其他保护装置来代替的。1.2安全阀的作用原理1.2.1直接作用式安全阀作用原理以弹簧式安全阀为例（见图1）图11.安全阀的用途及作用原理（续1）1.安全阀的用途及作用原理（续2）1.2.2先导式安全阀作用原理（见图2）主阀先导阀图22.对安全阀的基本要求2.1安全阀的功能是通过下列动作过程来实现的：a)安全阀处于关闭密封状态；b)安全阀开启（或称初始开启）；c)安全阀排放（或称全开启）；d)安全阀关闭（或称回座）并恢复密封。对安全阀的基本要求就是同上述动作过程联系在一起的，主要有以下几点：必要的密封性可靠地开启稳定地排放适时地关闭关闭后的密封2.对安全阀的基本要求（续1）在上述基本要求中，可靠地开启并稳定地排放是首要的要求，因为安全阀防止设备过分超压的功能正是通过它的开启和排放而实现的。回座和密封的要求虽然也很重要，但相比之下还是第二位的。安全阀同爆破膜、易熔塞等只能使用一次的安全装置不同，是一种可以多次使用的安全装置。因而还要求其动作性能具有满意的重复性。在有关安全阀试验的标准中，通常要求对同一工况条件下的动作试验至少进行三次，就是为了确认其动作的重复性。2.对安全阀的基本要求（续2）2.2有关安全阀性能的术语1)整定压力（Setpressure）2)排放压力（Relievingpressure）3)超过压力（Overpressure）4)额定排放压力（Ratedrelievingpressure）5)回座压力（Re-seatingpressure）6)启闭压差（Blowdown）7)密封试验压力（Leaktestpressure）8)背压力（Backpressure）9)附加背压力（Superimposedbackpressure）10)排放背压力（Built-upbackpressure）11)流道面积（Flowarea）12)流道直径（Flowdiameter）2.对安全阀的基本要求（续3）13)开启高度（Lift）14)帘面积（Curtainarea）15)排放面积（Dischargearea）16)理论排量（Theoreticalflowingcapacity）17)实际排量（Measuredflowingcapacity）18)排量系数（Coefficientofdischarge）19)额定排量（Certifiedcapacity）(Ratedrelievingcapacity)20)额定排量系数（Ratedcoefficientofdischarge）21)机械特性（Mechanicalcharacteristics）22)频跳（Chatter）23)颤振（Flutter）2.3安全阀的主要性能指标性能指标是对安全阀性能要求的具体化。这些指标在安全阀的技术标准以及在有关锅炉和压力容器的规范中作了规定。以下是一些主要的标准和规范：GB12241《安全阀一般要求》GB12243《弹簧直接载荷式安全阀》劳动部《压力容器安全技术监察规程》劳动人事部《蒸汽锅炉安全技术监察规程》ZBJ98013《电站安全阀技术条件》ISO4126-1《安全阀第一部分一般要求》ASME锅炉和压力容器规范第Ⅰ卷《动力锅炉》，第Ⅷ卷《压力容器》APIRP520《炼厂泄压系统设计和安装推荐实施方法》API527《工业用金属对金属密封面安全阀的密封性能标准》2.对安全阀的基本要求（续4）3.安全阀的种类及其特点3.1按作用原理分3.1.1直接作用式安全阀直接载荷式安全阀（见图3）（Directloadedsafetyvalve）带补充载荷的安全阀（见图4）（Supplementaryloadedsafetyvalve）图3图43.安全阀的种类及其特点（续1）3.1.2非直接作用式安全阀先导式安全阀（Pilotoperatedsafetyvalve）带动力辅助装置的安全阀（见图5）（Assistedsafetyvalve）图53.2按动作特性分3...
