桥梁附属工程施工方案

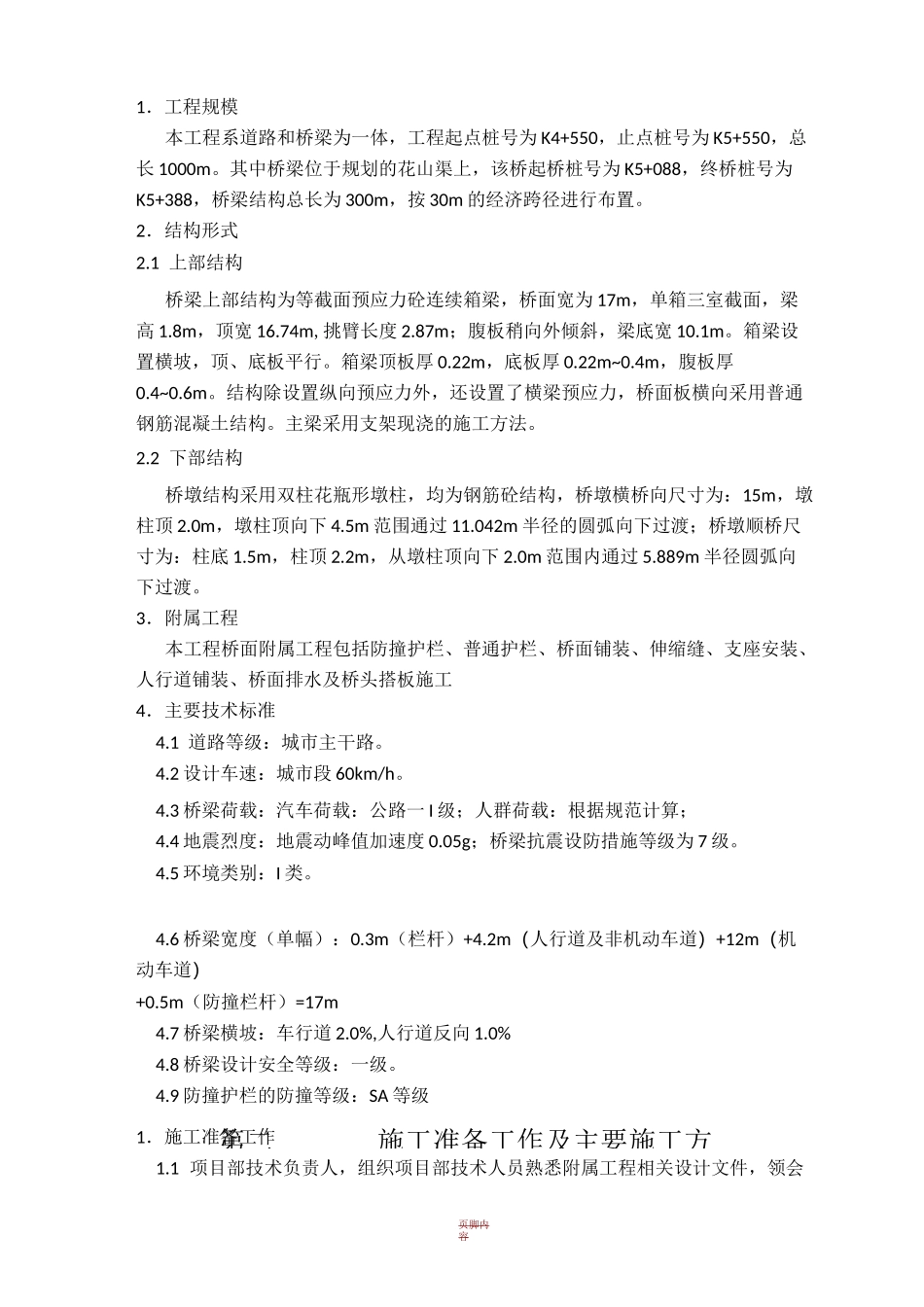

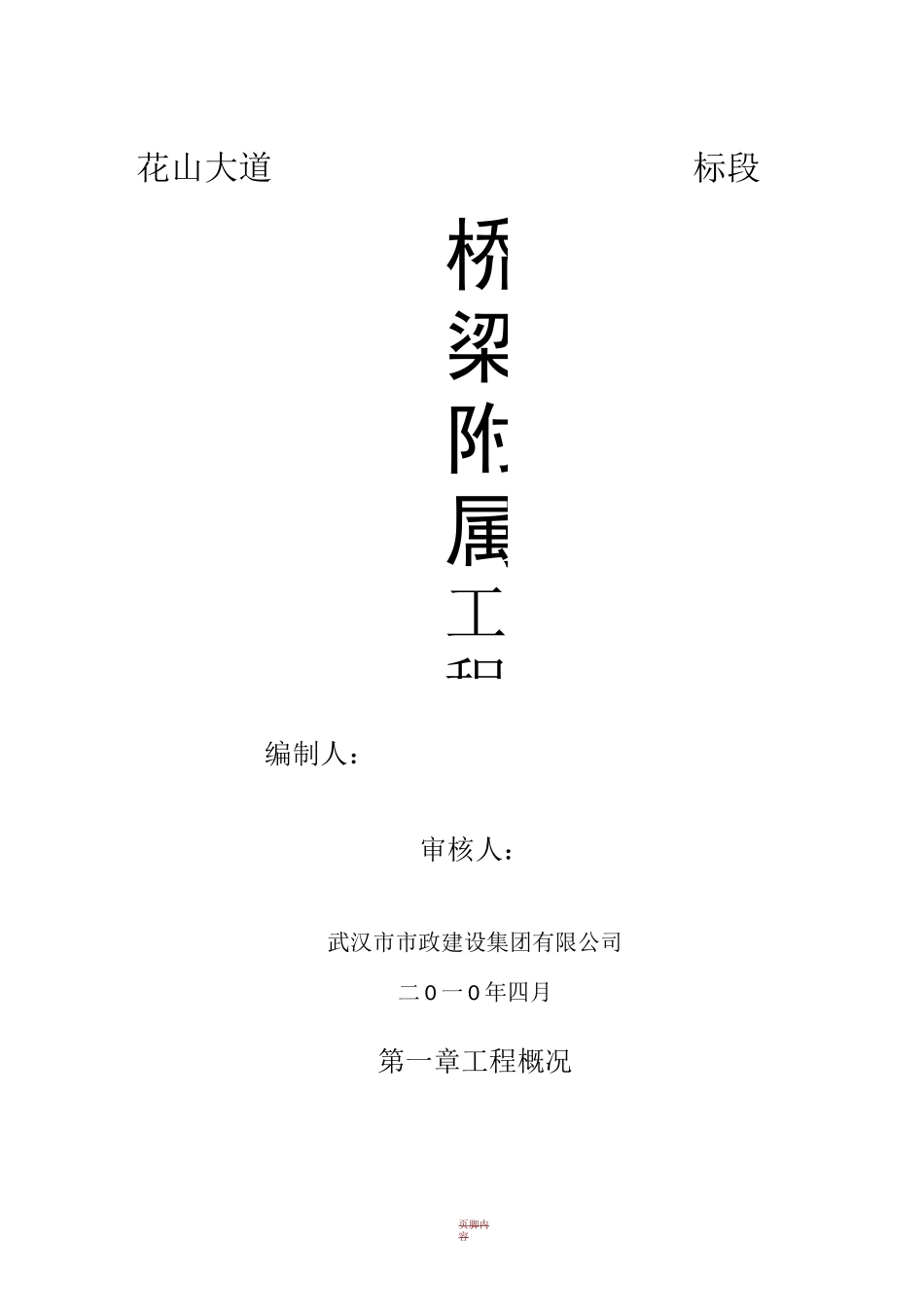

页脚内容编制人：审核人：武汉市市政建设集团有限公司二 0 一 0 年四月第一章工程概况标段花山大道桥梁附属工程第二施工准备工作及主要施工方页脚内容1．工程规模本工程系道路和桥梁为一体，工程起点桩号为 K4+550，止点桩号为 K5+550，总长 1000m。其中桥梁位于规划的花山渠上，该桥起桥桩号为 K5+088，终桥桩号为K5+388，桥梁结构总长为 300m，按 30m 的经济跨径进行布置。2．结构形式2.1 上部结构桥梁上部结构为等截面预应力砼连续箱梁，桥面宽为 17m，单箱三室截面，梁高 1.8m，顶宽 16.74m,挑臂长度 2.87m；腹板稍向外倾斜，梁底宽 10.1m。箱梁设置横坡，顶、底板平行。箱梁顶板厚 0.22m，底板厚 0.22m~0.4m，腹板厚0.4~0.6m。结构除设置纵向预应力外，还设置了横梁预应力，桥面板横向采用普通钢筋混凝土结构。主梁采用支架现浇的施工方法。2.2 下部结构桥墩结构采用双柱花瓶形墩柱，均为钢筋砼结构，桥墩横桥向尺寸为：15m，墩柱顶 2.0m，墩柱顶向下 4.5m 范围通过 11.042m 半径的圆弧向下过渡；桥墩顺桥尺寸为：柱底 1.5m，柱顶 2.2m，从墩柱顶向下 2.0m 范围内通过 5.889m 半径圆弧向下过渡。3．附属工程本工程桥面附属工程包括防撞护栏、普通护栏、桥面铺装、伸缩缝、支座安装、人行道铺装、桥面排水及桥头搭板施工4．主要技术标准4.1 道路等级：城市主干路。4.2 设计车速：城市段 60km/h。4.3 桥梁荷载：汽车荷载：公路一 I 级；人群荷载：根据规范计算；4.4 地震烈度：地震动峰值加速度 0.05g；桥梁抗震设防措施等级为 7 级。4.5 环境类别：I 类。4.6 桥梁宽度（单幅）：0.3m（栏杆）+4.2m（人行道及非机动车道）+12m（机动车道）+0.5m（防撞栏杆）=17m4.7 桥梁横坡：车行道 2.0%,人行道反向 1.0%4.8 桥梁设计安全等级：一级。4.9 防撞护栏的防撞等级：SA 等级1．施工准备工作1.1 项目部技术负责人，组织项目部技术人员熟悉附属工程相关设计文件，领会页脚内容设计意图，掌握施工要求，指导现场施工。1.2 项目技术负责人向项目部全体人员和施工作业队人员将工程的施工特点、设计要求、拟定施工方法及技术措施、验收标准、关键工序和特殊过程的控制、质量通病的预防措施、工程难点及解决办法等作技术交底。1.3 附属工程施工前，由项目技术负责人组织项目部测量人员，对设计、勘测的交桩座标和高程点，进行认真、仔细的复测。2．附属工程主要施工方法2.1 支座安装2.1.1 本桥梁工...
