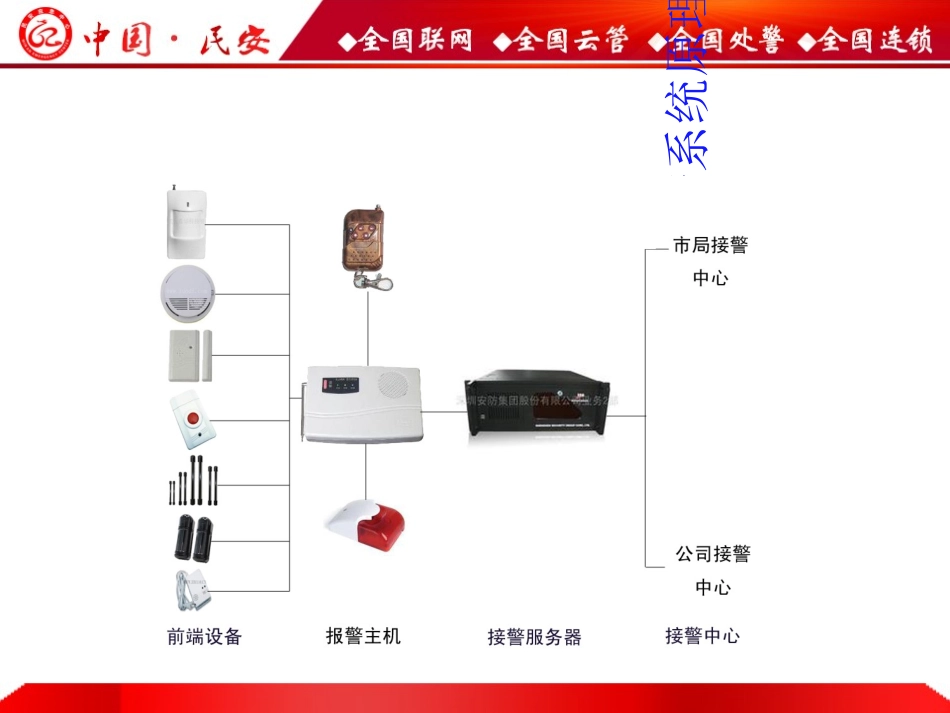

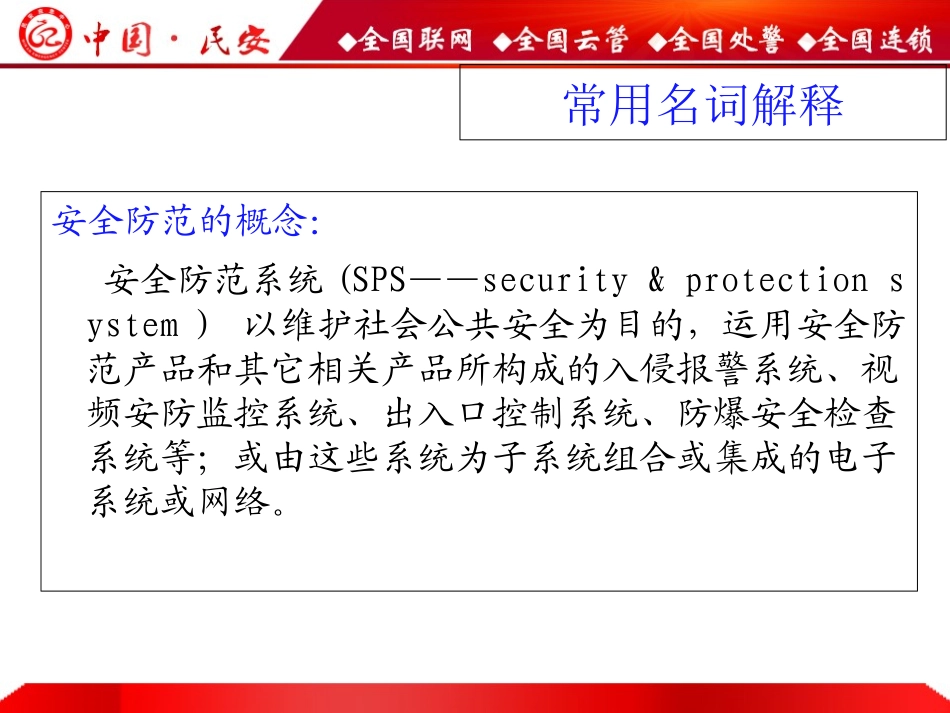

中国·民安社会应急中心报警系统培训资料主讲：管大伟报警系统原理图常用名词解释安全防范的概念：安全防范系统(SPS——security&protectionsystem)以维护社会公共安全为目的，运用安全防范产品和其它相关产品所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；或由这些系统为子系统组合或集成的电子系统或网络。常用名词解释防区：探测器所能防范的区域。布防：防区内所有的探测器进入警戒状态，一旦有外界入侵就会产生报警。撤防：防区内所有的探测器解除警戒状态。前端设备：即前端探测器，是将入射的红外辐射信号转变成电信号输出的器件。用来探测目标区域。常用名词解释报警主机：处理探测器的电信号，并且通过键盘等设备提供布撤防操作来控制报警系统。在报警时可以提供声/光提示，同时还可以通过电话线、手机卡、网络将警情传送到报警中心。接警主机：接警主机负责将前端传过的信号转换成计算机可以识别的信号；使电脑主机能够进行接警、客户注册等一系列操作。常用名词解释24小时防区：不管在布防还是撤防状态下，使用或者触发设备都会产生报警三鉴探测器：三种鉴别方式—红外、微波、微处理信号分析。接警平台软件：负责数据录入，显示报警信息，电子地图设置，报警资料查询常用名词解释常开——NO（normalopen）通常情况下是断开状态，即线圈未通电的情况下断开的。常闭——NC（normalclose）通常情况下是关合状态，即线圈未通电的情况下闭合的；探测器一般都接常闭端。报警主机与接警主机的传输1、采用contactID通信协议：主机呼叫报警中心后，等待接收机准备好的握手信号，一旦收到握手信号就开始发送信息，然后就等待接收机信息接受完毕的终止信号以便确认信息传输完毕，若收不到握手信号或不认识就不发送信息。CID协议原理图报警主机与接警主机的传输2、GPRS数据传输的报警模式：通过GPRS网络信号，将警情传递到中心接警平台。采用的是UDP/IP通信协议传输报警信息。（UDP是面向无连接的通讯协议，UDP数据包括目的端口号和源端口号信息，由于通讯不需要连接，所以可以实现广播发送。UDP通讯时不需要接收方确认，属于不可靠的传输，可能会出丢包现象）UDP/IP原理图报警主机与接警主机的传输3、IP网络模块数据传输的报警模式：通过用户宽带，加网络模块，将警情传递到中心接警平台。采用的是TCP/IP(TransmissionControlProtocol/InternetProtocol)协议。TCP提供的是一种可靠的数据流服务，采用“带重传的肯定确认”技术来实现传输的可靠性。TCP还采用一种称为“滑动窗口”的方式进行流量控制，所谓窗口实际表示接收能力，用以限制发送方的发送速度。TCP/IP协议原理图报警主机与前端设备的连接有线：通过专业的弱电电源线，将报警主机的防区及电源接口与前端设备的电源接线端口数据接线端口相连接。无线：采用无线电磁波，在前端设备产生报警时，通过无线电波与报警相连接。视频联动其原理是：当用户的报警器报警，中心的视频服务器将自动调取对应红外探测器的摄像机的视频图像，从而分析此次报警是真实报警还是误报。这样即可减少出警的频率，有效的节约了我们分中心的成本，同时，用户可以随时通过智能手机看到店铺的情况，来获取商铺的实时信息。无线报警系统架构图（用户端）有线报警系统架构图（用户端）前端设备：门磁门磁门磁是用来探测门、窗、抽屉等是否被非法打开或移动。一旦盗贼推开门，门与门框必将产生移位，门磁与磁体也同时产生位移，（电波）信号即刻发射给主机，主机鸣响报警声并拨打联网报警号码。防范位置：（1）门（2）抽屉（3）保险柜（4）窗户无线门磁正常使用的情况下一般可用3－6个月，当门磁电压不足时，门磁发射器上的欠压指示灯常亮，应即时更换新电池。门磁使用原理图间距不大于10毫米无线卷闸门门磁前端设备：探头探头原理原理：当有入侵者通过探测区域时，探测器将自动探测区域内人体的活动。如有动态移动现象，它则向控制主机发送报警信号。防范位置：适合家庭住宅区、楼盘别墅、厂房、商场、仓库、写字楼等场所。探头探测区域见下图：探头安装及原理图前端设备：紧急按钮紧急按钮是用在发生紧急情况时及时...
