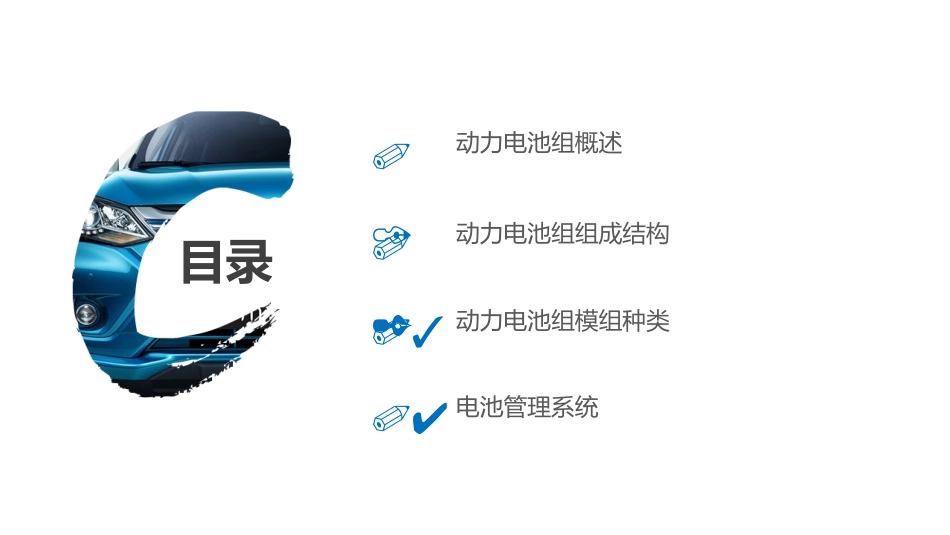

动力电池组比亚迪秦EV300系列课程之动力电池组概述01动力电池组组成结构02动力电池组模组种类03目录电池管理系统04动力电池组概述第一部分动力电池包概述动力电池包磷酸铁锂电池：13个电池组串联，13个BIC；2个分压接触器、1个正极接触器、1个负极接触器、采样线束、电池模组连接片和链接电缆等。动力电池包概述外观、接口：电池包密封盖上粘贴有电池参数标签和电池编号、托盘，高、低压线束接口。电池包编号螺栓力矩135N动力电池包概述动力电池包高压端接口：拆装高压接口时，注意锁止机构锁片的字母提示。锁片处于OPEN位置才能打开动力电池包概述动力电池包高压母线：带高压互锁端子动力电池包组成结构第二部分组成结构电池包外部结构：密封盖板、钢板压条、密封条、电池托盘组成结构内部结构：电池模组、动力连接片、连接电缆、采集器、采样线，电池组固定压条，密封条。组成结构电池组连接方式：13个模组串联组成。（电池包接口：1#电池负极、13#电池正极组成结构动力电池包内部含有4个接触器和2个保险：(接触器影响电池组是否可以串联）1#--负极接触器；13#--正极接触器；6#、10#--分压接触器、保险有分压接触器模组示意图无分压接触器模组示意图保险动力电池包模组种类第三部分组成结构两类电池模组（单列和双列模组：电压采样线板，温度采样线板、电芯保护盖）单列模组结构图--电池模组尾端装有信息采集器组成结构（单列模组）BIC—电池信息采集器（电压采样、温度采样、通讯端口）组成结构双列模组结构图--电池模组尾端装有信息采集器组成结构（双列模组）BIC—电池信息采集器（电压采样、温度采样、通讯端口）采样线束空插孔组成结构电池信息采集器连接方式组成结构12Pin接插件通讯接口（与分布式BMS进行通讯）组成结构动力电池包采样线接口定义电池管理系统第四部分电池管理系统分布式电池管理系统1个电池管理控制器（BMC）和13个电池信息采集器（BIC）及1套动力电池采样线组成。功能：电池管理控制器的主要实现充/放电管理、接触器控制、功率控制、电池异常状态报警和保护、SOC/SOH计算、自检以及通讯功能等；电池信息采集器的主要功能有电池电压采样、温度采样、电池均衡、采样线异常检测等；动力电池采样线的主要功能是连接电池管理控制器和电池信息采集器，实现二者之间的通讯及信息交换。电池管理系统电池管理系统原理图（IG3）电池管理系统（IG3）分布式BMS控制器监测主要数据：监测动力电池电压数据电池管理系统监测动力电池电流数据电池管理系统监测动力电池温度数据电池管理系统检测碰撞、漏电数据电池管理系统电池管理系统电池管理系统电池管理系统电池管理系统参数标定更换电池包或者电池管理器时，需要重新标定电池容量和SOC；更换电池包时，根据电池包出货检验报告单上的数据标定电池容量和SOC；更换电池管理器时，根据原车电池包数据标定电池容量和SOC；感谢您的聆听！
