比亚迪EV300高压系统高压电控总成VIP免费

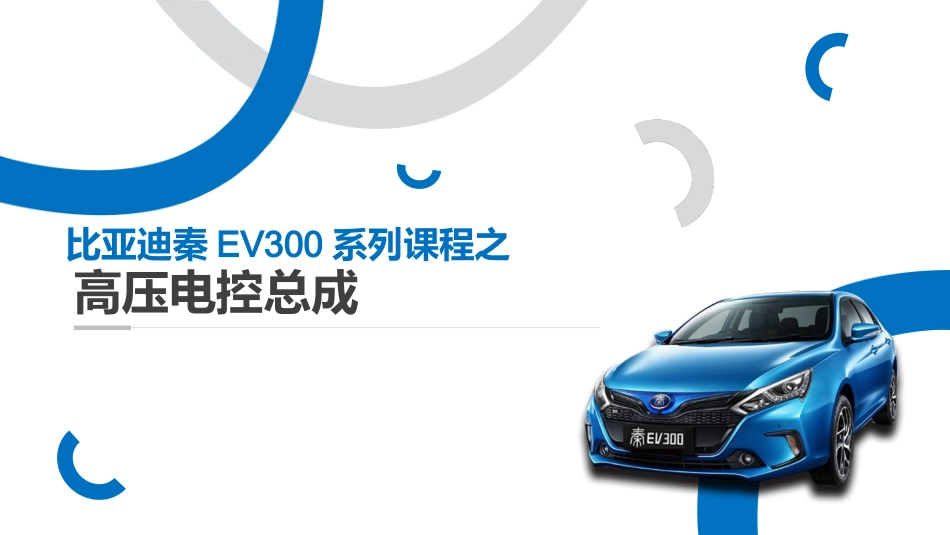

比亚迪EV300高压系统高压电控总成_第1页
1/35

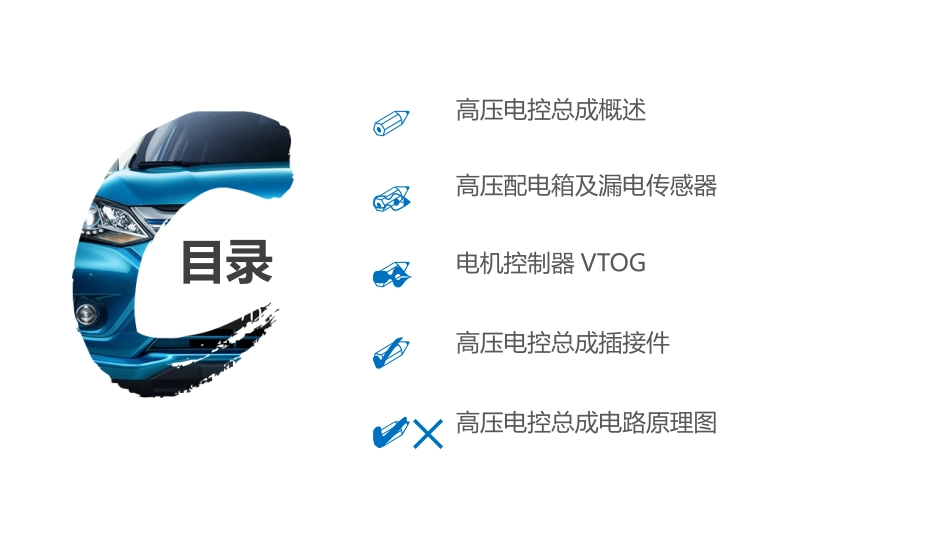

比亚迪EV300高压系统高压电控总成_第2页
2/35

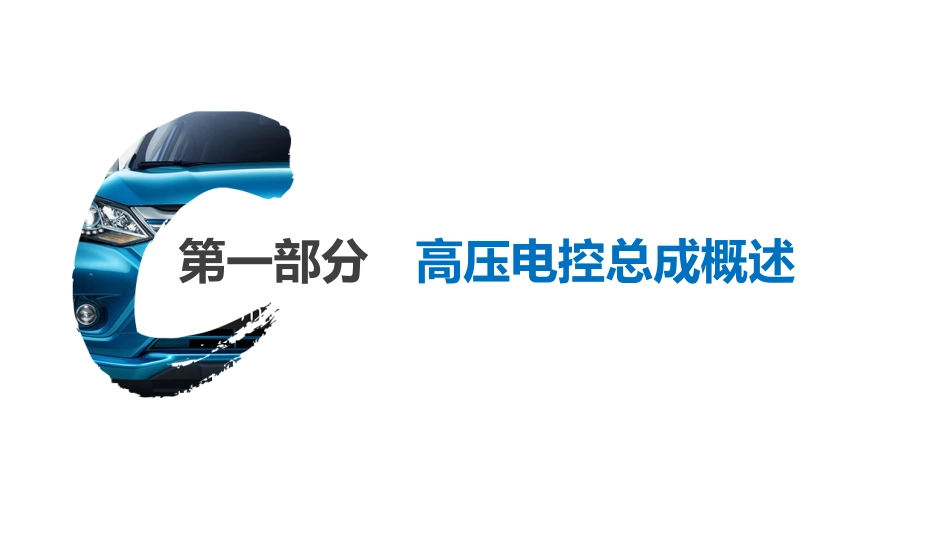

比亚迪EV300高压系统高压电控总成_第3页
3/35
高压电控总成比亚迪秦EV300系列课程之高压电控总成概述01高压配电箱及漏电传感器02电机控制器VTOG03目录高压电控总成插接件04高压电控总成电路原理图05高压电控总成概述第一部分高压电控总成概述高压电控总成内部集成:--双向交流逆变式电机控制器(VTOG);--高压配电和漏电传感器;--双向车载充电器;--DC-DC变换器高压电控总成概述高压电控总成主要功能:1、控制高压交/直流电双向逆变,驱动电机运转,实现充、放电功能(VTOG、车载充电器);2、实现高压直流电转化低压直流电为整车低压电器系统供电(DC-DC);3、实现整车高压回路配电功能以及高压漏电检测功能(高压配电箱&漏电传感器模块);4、直流充电升压功能;5、另外还包括CAN通讯、故障处理记录、在线CAN烧写以及自检等功能。高压电控总成概述高压配电箱漏电传感器DC-DCVTOG高压电控总成内部模块布局高压配电箱及漏电传感器第二部分高压配电箱高压配电箱:结构组成:铜排连接片、接触器、霍尔电流传感器、预充电阻,动力电池包正、负极输入;接触器由电池管理器控制,控制充放电。霍尔电流传感器电池包正负极输入从左向右依次为:主接触器交流接触器直流正极接触器直流负极接触器预充接触器漏电传感器含有CAN通讯功能,秦EV车型通过监测与动力电池输出相连接的正母线与车身底盘之间的绝缘电阻判定高压系统是否存在漏电,漏电传感器将漏电数据信息通过CAN信号发送给电池管理器、VTOG,采取相应保护措施。漏电传感器漏电数据判定漏电传感器漏电传感器电器原理图漏电传感器漏电传感器针脚定义电机控制器VTOG第三部分电机控制器VTOG双向交流逆变式电机控制器(VTOG)主要功能:1、驱动控制(放电):采集油门、制动、档位、旋变信号等控制电机正向、反向驱动,正、反转发电功能;具有高压输出电压和电流控制限制功能,具有电压跌落、过流、过温、IPM过温、IGBT过温保护、功率限制、扭矩控制限制等功能。同时具备电控系统防盗、能量回馈控制、主动泄放、被动泄放控制。电机控制器VTOG2、充电控制:交、直流转换,双向充、放电控制功能;自动是识别单相、三相相序并根据充电电流控制充电方式,根据充电设备识别充电功率,控制充电方式;根据车辆或其他设备请求信号控制车辆对外放电;断电重启功能:在电网断电又供电时,可继续充电电机控制器VTOGVTOG驱动系统控制原理图电机控制器VTOGOK灯点亮条件--电池管理器BMS收到VTOG反馈的预充满信号启动车辆时,为缓解对高压系统的冲击,电池管理器先吸合预充接触器,电池包的高压电经过预充接触器并联的限流电阻后加载到VTOG母线上,VTOG检测到母线上的电压与电池包电压相差在50V以内时,通过CAN通道向电池管理器反馈一个预充满信号,电池管理器收到预充满信号后控制主接触器吸合,断开预充接触器。高压电控总成插接件第四部分高压电控总成插接件高压电控总成(前端)交流输入L2、L3相交流输入N、L1相三相交流输出出水口直流充电输入高压电控总成插接件高压电控总成(右侧)--32A空调保险,给电动压缩机模块和PTC水加热模块供电。DC-DC低压输出32A空调保险DC低压输出端与低压电池并联给整车低压系统提供13.8V电源。高压电控总成插接件33PIN低压接插件电动压缩机PTC电池包高压直流输入高压电控总成插接件高压电控总成低压接插件B28(B):33pin接口定义--DC、接触器双路电+霍尔电流信号+高压互锁信号+接触器控制信号+CAN通讯(DC、漏电传感器)高压电控总成插接件高压电控总成插接件64PIN低压接插件进水口高压电控总成(左侧)高压电控总成插接件高压电控总成低压接插件(64pin)接口定义--VTOG双路电;VTOG低压控制信号输入、输出,采集信号输入,CAN通讯(VTOG)。高压电控总成插接件高压电控总成插接件高压互锁原理连接图数字代表控制模块互锁针脚号高压电控总成电路原理图第五部分高压电控总成充、放电原理高压电控总成原理图高压电控总成原理图高压电控总成原理图高压电控总成原理图高压电控总成原理图感谢您的聆听!
