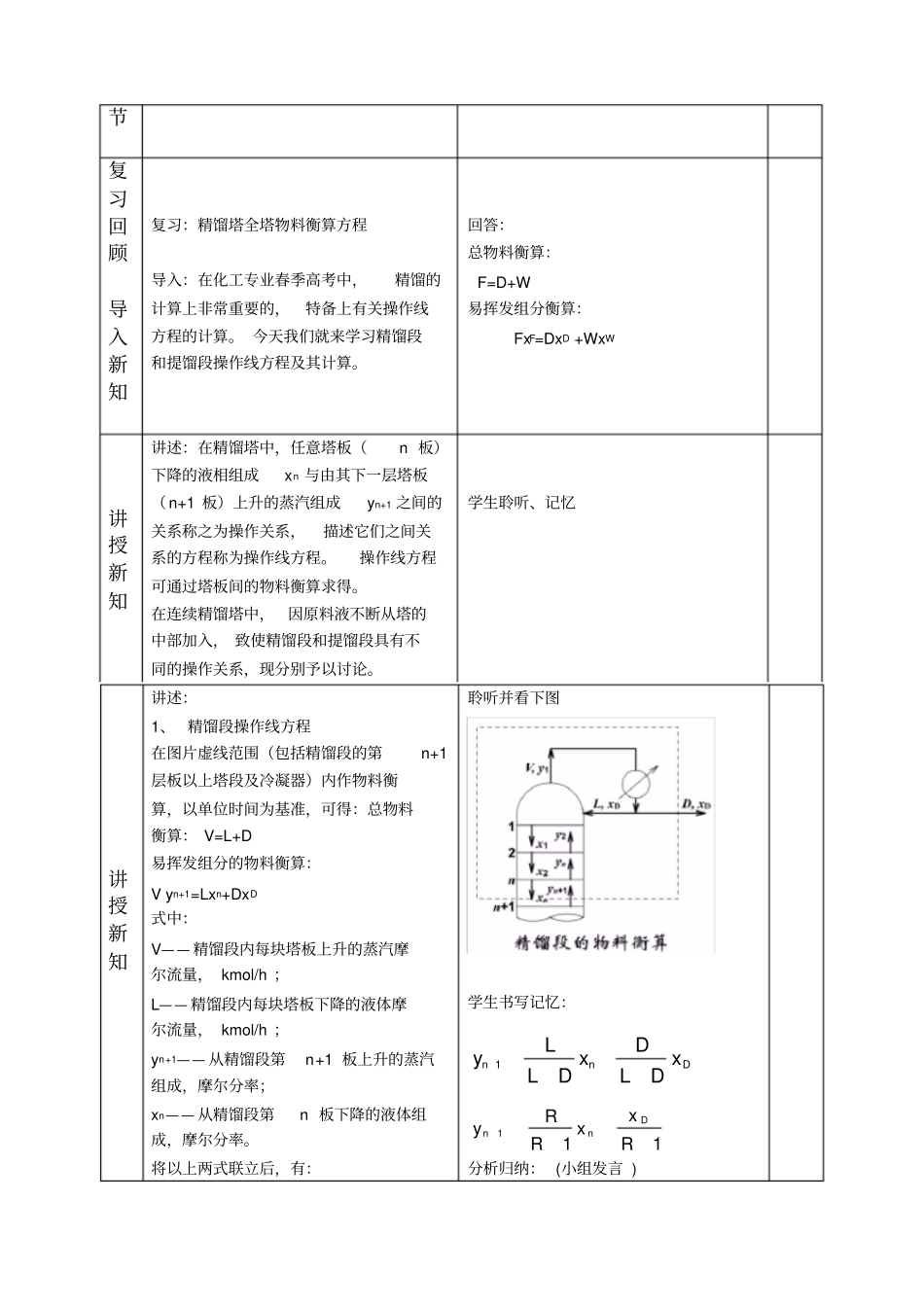

《精馏段和提馏段操作线方程》教学设计课程名称化工单元操作课题精馏段和提馏段操作线方程授 课对象中职二年级学生课型理论课授 课人数48 人课时1教 材分析教 学目标1.知识与技能:通过学习,学生掌握精馏段和提馏段操作线方程。2.过程与方法:学生能通过本节课的学习, 分析解决实际问题, 培养合作意识和创造性思维能力。3.情感态度与价值观:通过学习本节课, 学生能正确对待学习, 养成良好的学习习惯, 寻找有效的学习方法。教 学重点精馏段和提馏段操作线方程及其画法、有关计算教 学难点精馏段和提馏段操作线方程的推导教 学方式以 PPT展示、黑板讲授相结合为主, 启发、提问、 讨论等多种方法相结合。课前准备1.全班分为 8 个学习小组,选好小组长;2.多媒体课件 ppt ;3.预习课本上《精馏段和提馏段操作线方程》有关内容。教学过程教学环教师活动学生活动时间节复习回顾导入新知复习:精馏塔全塔物料衡算方程导入:在化工专业春季高考中,精馏的计算上非常重要的,特备上有关操作线方程的计算。 今天我们就来学习精馏段和提馏段操作线方程及其计算。回答:总物料衡算:F=D+W 易挥发组分衡算:FxF=DxD +WxW讲授新知讲述:在精馏塔中,任意塔板(n 板)下降的液相组成xn 与由其下一层塔板(n+1 板)上升的蒸汽组成yn+1 之间的关系称之为操作关系,描述它们之间关系的方程称为操作线方程。操作线方程可通过塔板间的物料衡算求得。在连续精馏塔中,因原料液不断从塔的中部加入, 致使精馏段和提馏段具有不同的操作关系,现分别予以讨论。学生聆听、记忆讲授新知讲述:1、 精馏段操作线方程在图片虚线范围(包括精馏段的第n+1层板以上塔段及冷凝器)内作物料衡算,以单位时间为基准,可得:总物料衡算: V=L+D易挥发组分的物料衡算:V yn+1=Lxn+DxD式中:V—— 精馏段内每块塔板上升的蒸汽摩尔流量, kmol/h ;L—— 精馏段内每块塔板下降的液体摩尔流量, kmol/h ;yn+1—— 从精馏段第n+1 板上升的蒸汽组成,摩尔分率;xn—— 从精馏段第n 板下降的液体组成,摩尔分率。将以上两式联立后,有:聆听并看下图学生书写记忆:DnnxDLDxDLLy1111RxxRRyDnn分析归纳: (小组发言 )DnnxDLDxDLLy1令 R=L/D,R 称为回流比,于是上式可写作:111RxxRRyDnn以上两式均称为精馏段操作线方程。点评小组的发言:(略)关于精馏段操作线方程的两点讨论(1)该方程表示在一定操作条件下,从任意板下降的液体组成xn...
