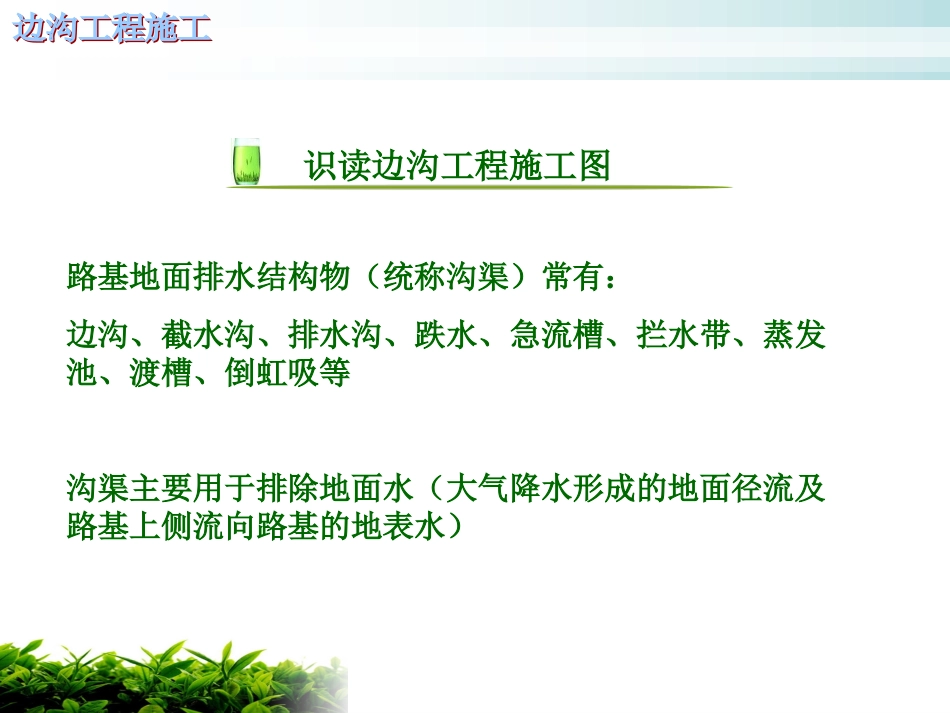

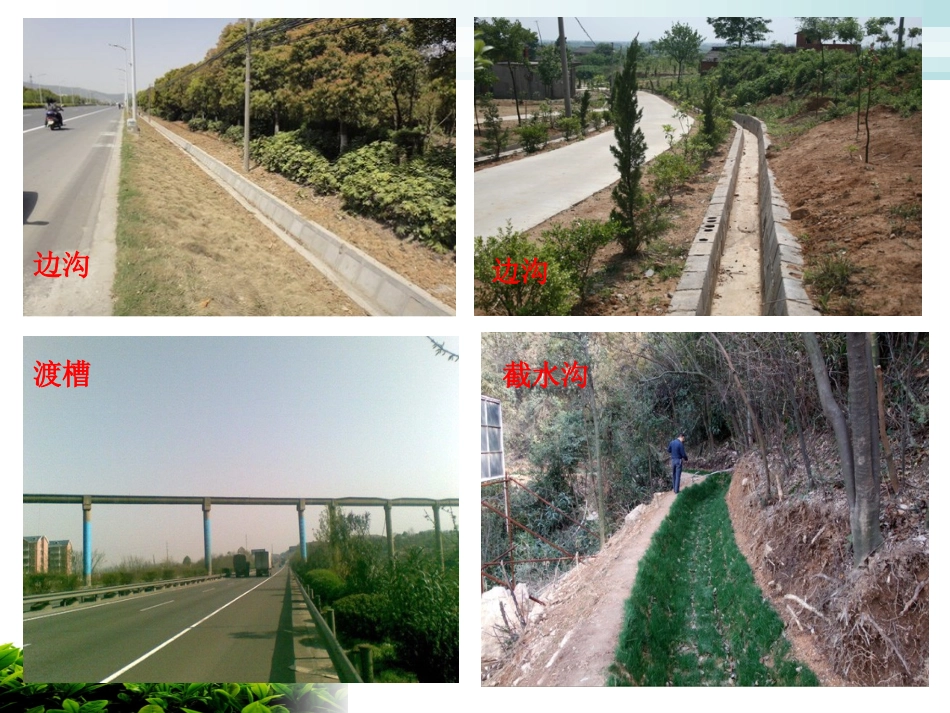

道路地面排水工程施工识读边沟工程施工图路基地面排水结构物（统称沟渠）常有：边沟、截水沟、排水沟、跌水、急流槽、拦水带、蒸发池、渡槽、倒虹吸等沟渠主要用于排除地面水（大气降水形成的地面径流及路基上侧流向路基的地表水）边沟渡槽截水沟边沟壹边沟边沟一般设置在路堑、矮路堤、零填零挖路基、陡坡路堤边缘外侧或坡脚外侧、路基边缘小于边沟深度时均应设置主要作用：汇集和排除流向路基范围内的少量地表水1边沟的横断面形式（1）原地面属于土质时，采用梯形横断面。（2）原地面属于石质时，采用矩形断面。（3）矮路堤施工或采用机械化施工时，可采用三角形断面。（4）防积沙和积雪路段，可采用流线型边沟（现时高速公路和一级公路采用较多）。梯形断面bb矩形横断面边沟工程施工三角形横断面边沟工程施工流线形横断面边沟工程施工贰边沟断面尺寸高速公路、一级公路其他等级公路干旱地区H边沟深度≥0.6m≥0.4m≥0.2mb边沟底宽≥0.6m≥0.4m适宜断面形式内侧边坡外侧边坡土质边沟梯形断面1：1~1：1.5参照挖方路基与挖方边坡一致石质边沟矩形断面1：0~1：0.5机械施工或矮路堤三角形断面1：2~1：4防积砂、积雪及高速公路流线形断面R=0.3m边沟工程施工3边沟的纵坡与长度边沟纵坡一般与路线纵坡一致，通常情况下以1%——2%为宜，且不宜小于0.5%。边坡长度单向排水长度不超过300——500m，若超过此值，则应增设排水沟或涵洞边沟工程施工4边沟出水口处理一般边沟水应顺势排至低洼地段或天然河流及涵洞入水口，但在由路堑过渡到路堤，边沟沟底到填土坡脚高差过大处、山坡路基在大坡下的回头曲线处、边沟水引向桥涵进口处等，水流均有冲刷路基边坡、使桥涵进口淤塞、冲毁构造物的危险，常用排水沟、跌水、急流槽将边沟所汇集的水引至低洼地、天然河流处。A在路堑与路堤结合处，边沟沟底纵坡一般较陡。即边沟底与填土坡脚高差较大，一般采取以下两方面措施：（a）设置排水沟。将路堑水沿出口处的山坡引向路基范围以外，使之不致冲刷填方边坡。边沟工程施工（b）自边沟与填方毗连处设跌水或急流槽，将水流直接引到填方坡脚之外。路堑与高路堤衔接处边沟排水边沟工程施工B当边沟的出水口与桥涵的高差较大时，处理方式如下：（a）在涵洞进水口处设置雨水井。（单级跌水）（b）在桥头翼墙或挡土墙的后端，设置急流槽或跌水，将水引入河道边沟工程施工二截水沟（天沟）截水沟又叫天沟，一般设置在路堑坡顶或斜坡路堤以外适当的自然坡面上，以拦截山坡上方流向路基的地表水（自然坡面的径流），保护路基边坡不受水的侵害，以减轻边沟的的排水负担。一般用于降雨量较大、暴雨频繁、植被较差的山区路段。可设置两道或多道截水沟。边沟工程施工一般为梯形断面底宽≥0.5m边坡1：1~1：1.5纵坡i≥0.5%（特殊地段不得小于0.3%）一般为1%~2%边沟工程施工挖方路基截水沟山坡填方路基截水沟边沟工程施工路堑路段d（截水沟与路堑坡顶的距离）值的设置一般土质d≥5m黄土地区d≥10m软弱地区d≥Hq+5m≥10山坡填方路段截水沟与路基坡脚之间有至少2m的间距土台：截水沟挖出的弃土，在路堑与截水沟之间修成土台台顶应有倾向截土坡方向的2%横坡土台坡脚离路基坡顶距离≥1m边沟工程施工截水沟布设注意事项截水沟的出水口处理可用排水沟或跌水、急流槽相连接，将水引至山坡一侧的自然沟中或桥涵进水口处。应尽量避免排入边沟内截水沟在转弯处应以曲线相连，使水流畅通。土质松软、透水性较大或者裂隙较多的岩石路段，应对沟渠加固。土质截水沟为防止冲刷，沟底应加固。截水沟的布置，应尽可能垂直于水流方向。边沟工程施工叁排水沟1排水沟的作用排水沟的作用是将边沟、截水沟、取（弃）土场和路基附近低洼处汇集水，引致桥涵或路基范围以外的天然河流及低洼处。也可用排水沟连通取土坑或路基附近低洼处的积水，引至桥涵等处水道中排泄。排水沟可用来改善影响路基稳定的沟渠线路，或用来合并沟渠，减少涵洞数量。2排水沟的横断面与边沟相似，但又大于边沟横断面。土质地段梯形横断面H、d≥0.5m边坡坡度为1：1~1：1.5石质地段矩形横断面H、d≥0.5m边坡坡度为1：0~1：0.5边沟工程施工...
