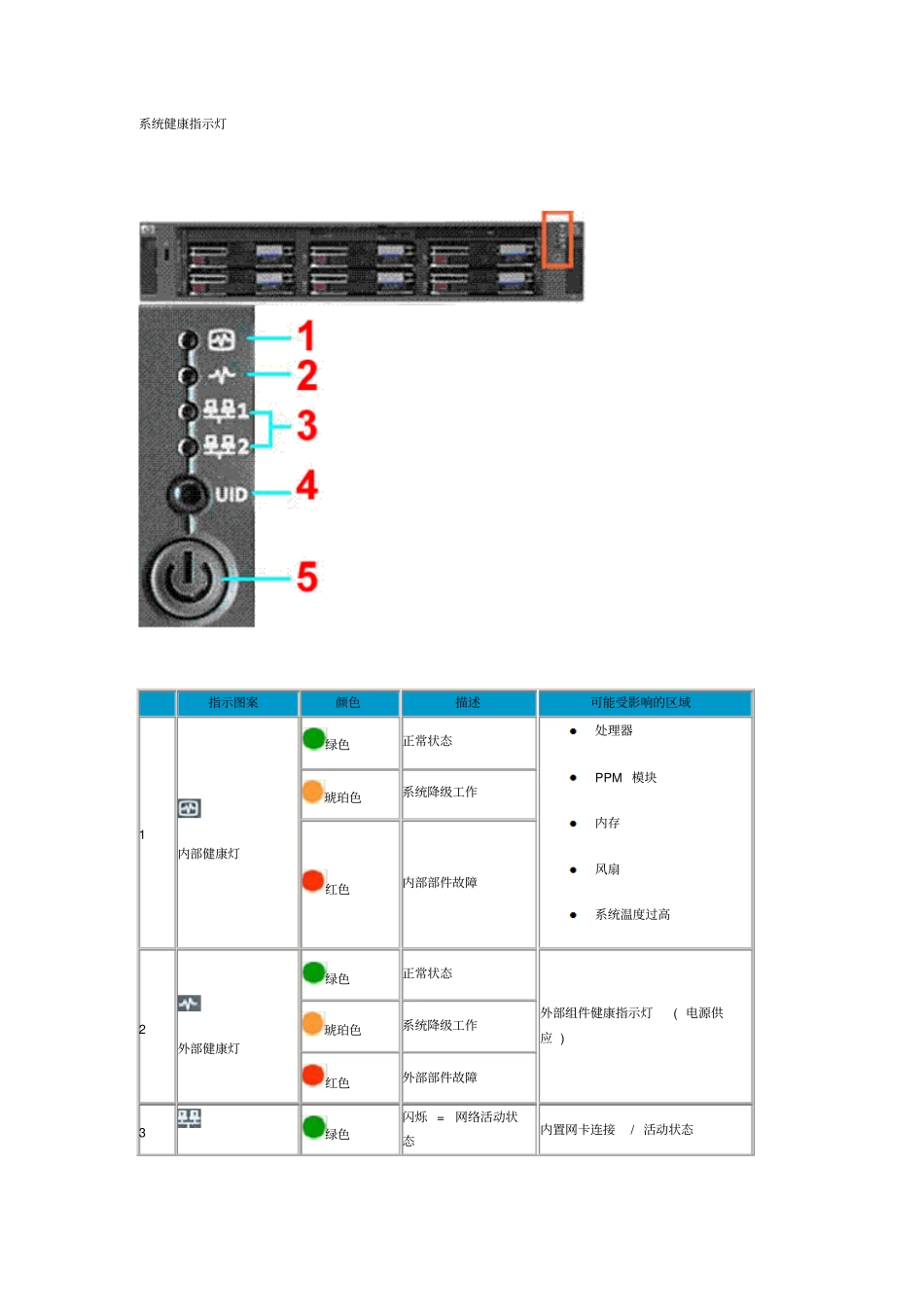

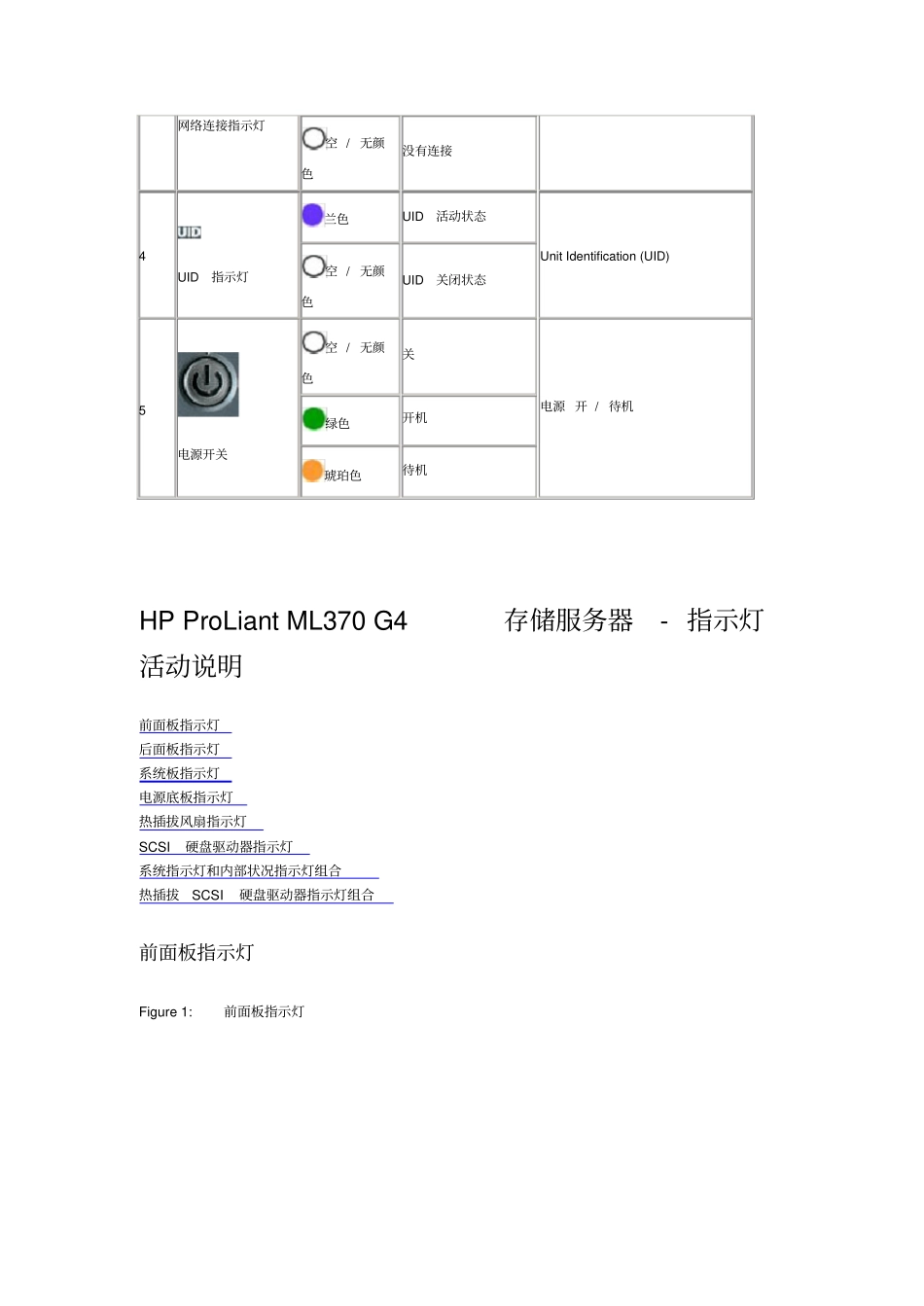

系统健康指示灯指示图案颜色描述可能受影响的区域1 内部健康灯绿色正常状态处理器PPM 模块内存风扇系统温度过高琥珀色系统降级工作红色内部部件故障2 外部健康灯绿色正常状态外部组件健康指示灯( 电源供应 ) 琥珀色系统降级工作红色外部部件故障3 绿色闪烁 = 网络活动状态内置网卡连接/ 活动状态网络连接指示灯空 / 无颜色没有连接4 UID 指示灯兰色UID 活动状态Unit Identification (UID) 空 / 无颜色UID 关闭状态5 电源开关空 / 无颜色关电源 开 / 待机绿色开机琥珀色待机HP ProLiant ML370 G4 存储服务器- 指示灯活动说明前面板指示灯后面板指示灯系统板指示灯电源底板指示灯热插拔风扇指示灯SCSI 硬盘驱动器指示灯系统指示灯和内部状况指示灯组合热插拔SCSI 硬盘驱动器指示灯组合前面板指示灯Figure 1: 前面板指示灯项目说明状态1UID 开关和指示灯蓝色= 已经激活蓝色闪烁= 系统当前正在接受远程管理灭 =已经停用2内部系统状况指示灯绿色= 正常(系统打开)黄色= 系统状况恶化红色= 系统状况严重恶化灭 =正常(系统关闭)3外部系统状况(电源)指示灯绿色= 正常(系统打开)黄色= 冗余电源故障红色= 电源故障。无正常电源。灭 =正常(系统关闭)4NIC 链接 / 活动指示灯(仅内置NIC )绿色= 链接至网络项目说明状态绿色闪烁= 链接至网络且正在运行灭 =无网络连接5电源打开 / 待机按钮和指示灯黄色= 系统拥有交流电源并且处于待机模式中绿色= 系统拥有交流电源并且已经打开灭 =系统没有交流电源top后面板指示灯Figure 2: 后面板指示灯项目说明指示灯颜色状态1Unit ID 指示灯蓝色亮 =已经激活闪烁=系统被远程管理项目说明指示灯颜色状态灭 =已经停用2NIC 活动指示灯(集成NC7781)绿色亮或闪烁= 链接至网络灭 =没有链接至网络3NIC 链接指示灯(集成NC7781)绿色亮 =网络活动灭 =无网络活动4iLO NIC 活动指示灯绿色亮或闪烁= 网络活动灭 =无网络活动5iLO NIC 链接指示灯绿色亮 =链接至网络灭 =没有链接至网络6电源指示灯(冗余)绿色亮 =电源打开并且工作正常灭 =存在下列一种或多种情况:o交流电源不可用o出现电源故障o电源处于待机模式o电源超出电流限制7电源指示灯(主)绿色亮 =电源打开并且工作正常灭 =存在下列一种或多种情况:o交流电源不可用o出现电源故障o电源处于待机模式o电源超出电流限制top系统板指示灯Figure 3: 系统板指示灯项目说明状态1处...
