变压器的构造及工作原理VIP免费

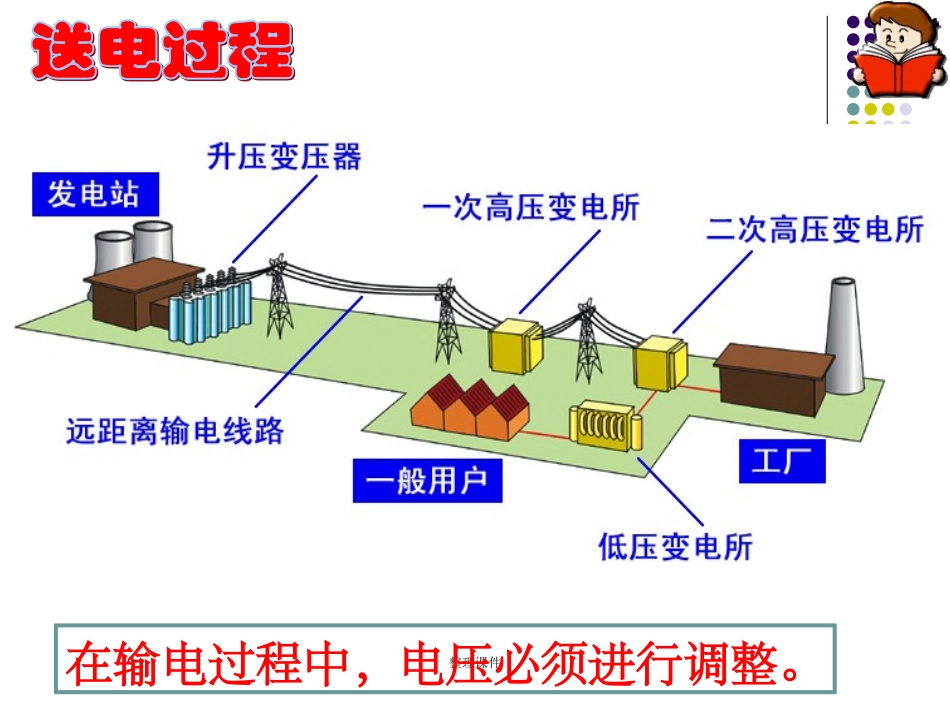

整理课件变压器的构造及工作原理整理课件用电器额定工作电压用电器额定工作电压随身听3V机床上的照明灯36V扫描仪12V防身器3000V手机充电器4.2V4.4V5.3V黑白电视机显像管1~2万伏录音机6V9V12V彩色电视机显像管3~4万伏在我们使用的各种用电器中，所需的电我们使用的各种用电器中，所需的电源电压各不相同，而日常照明电路的电压是源电压各不相同，而日常照明电路的电压是220V220V，那么如何解决这一问题呢？，那么如何解决这一问题呢？生活中需要各种电压生活中需要各种电压需改变电压，以适应各种不同电压的需要。变压器变压器就是改变交流电压的设备整理课件在输电过程中，电压必须进行调整。整理课件城乡变压器各式变压器可拆式变压器变电站的大型变压器整理课件变压器是一种常见的电气设备，在电力系统和电子线路中应用广泛。变电压：电力系统变阻抗：电子线路中的阻抗匹配变电流：电流互感器变压器的主要功能有变压器的主要功能有：1111变压器变压器变压器的用途变压器的用途整理课件变压器的分类：变压器的分类：电压互感器电压互感器电流互感器电流互感器按用途分按用途分电力变压器电力变压器((输配电用输配电用))仪用变压器仪用变压器整流变压器整流变压器按相数分按相数分三相变压器三相变压器单相变压器单相变压器按制造方式按制造方式壳式壳式心式心式变压器符号变压器符号整理课件观察变压器结构整理课件二、变压器的结构：二、变压器的结构：变压器的磁路绕组：绕组：一次绕组一次绕组二次绕组二次绕组1u2uLZ1i2iΦ单相变压器+–+–由高导磁硅钢片叠成厚0.35mm或0.5mm铁心变压器的电路变压器的电路一次绕组N1二次绕组N2铁心整理课件2.示意图二、变压器的构造二、变压器的构造铁芯原线圈副线圈3.电路图中符号铁芯与线圈互相绝缘NN21.构造：（1）闭合铁芯（2）原线圈(初级线圈)（3）副线圈(次级线圈)1整理课件思考与讨论思考与讨论把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈连到交流电源的两端，另一个线圈连到小灯泡上。小灯泡可能发光吗？说出你的道理。整理课件变压器通过闭合铁芯，利用互感现象实现了：电能→磁场能→电能转化(U1、I1)(变化的磁场)(U2、I2)二、变压器的工作原理二、变压器的工作原理思考:若给原线圈接直流电压U1,副线圈电压U2?=0～～——互感现象互感现象整理课件故变压器只有工作在交流电路中。（原线圈接的电流、电压要变，才会有互感现象，变压器才可以起到变压作用。）因为原副线圈共用一个闭合铁芯，所以原副线圈中的磁通量，磁通量的变化量、磁通量的变化率都相同。整理课件无磁损无铜损无铁损理想变压器的特点：理想变压器模型理想变压器模型——没有能量损失的变压器实际上变压器的效率都是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到97%～99%，所以理论研究时我们把它当成100%（理想变压器）是没有问题的。理想变压器也是一个理想化模型。整理课件请根据互感原理推导变压器原、副线圈的电压与匝数的关系。理论推导～～整理课件I1I2n1n2U1U2根据法拉第电磁感应定律得：原、副线圈中产生的感应电动势分别是：E1=n1/tE2=n2/t若不考虑原副线圈的内阻有U1=E1U2=E22121nnUU2121nnEE整理课件1、n2>n1U2>U1——升压变压器2、n2
