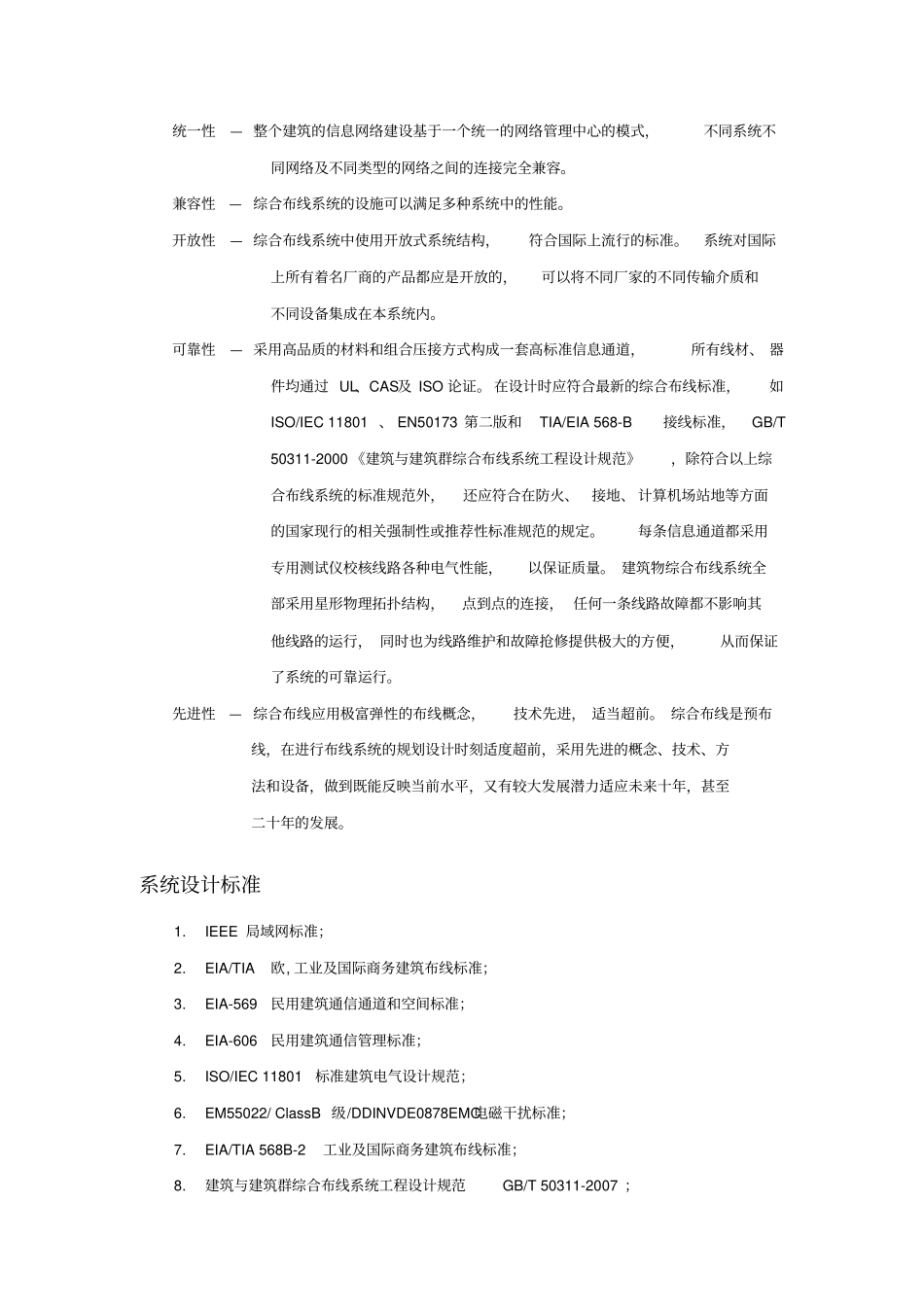

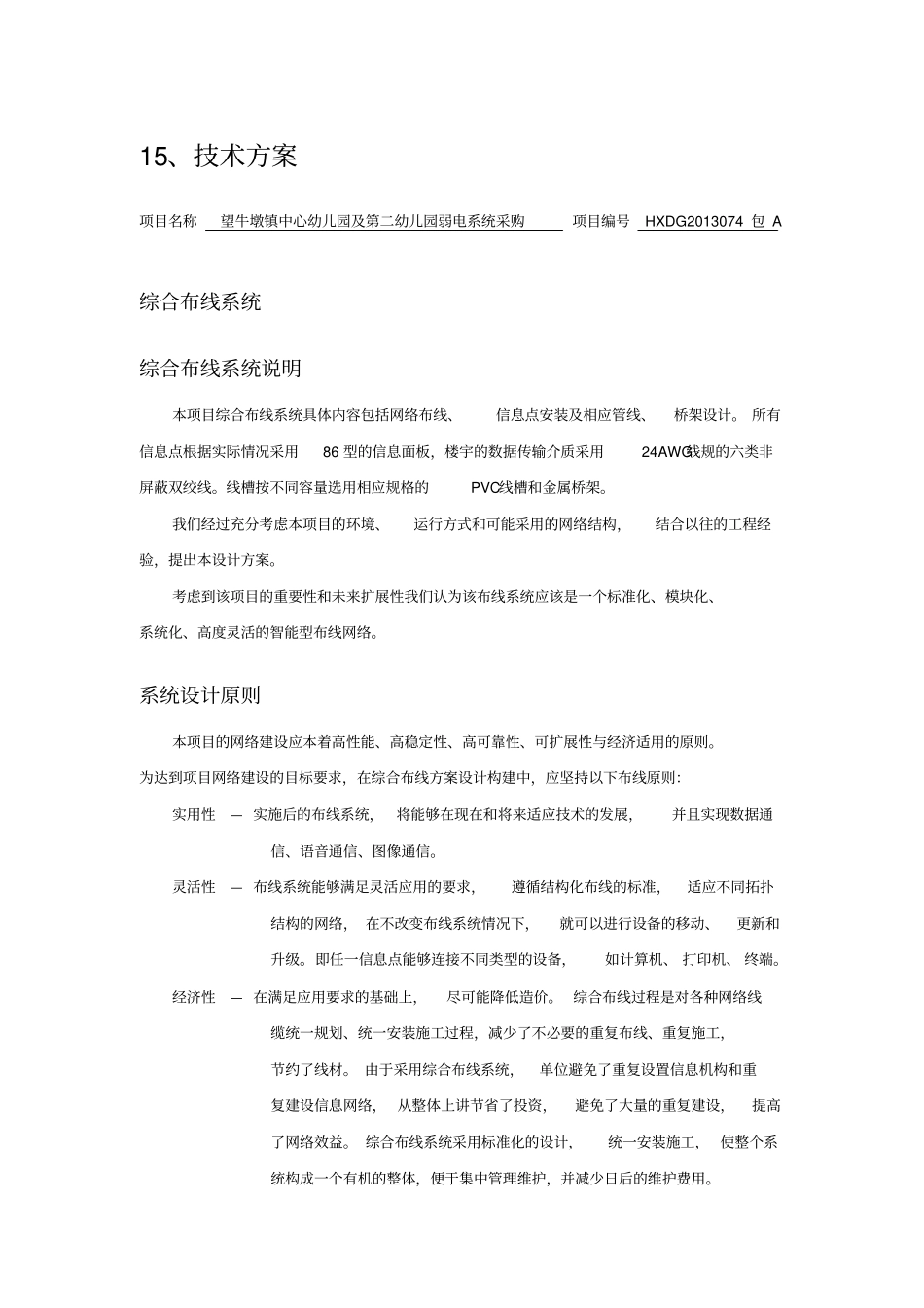

15、技术方案项目名称望牛墩镇中心幼儿园及第二幼儿园弱电系统采购项目编号 HXDG2013074 包 A 综合布线系统综合布线系统说明本项目综合布线系统具体内容包括网络布线、信息点安装及相应管线、桥架设计。 所有信息点根据实际情况采用86 型的信息面板，楼宇的数据传输介质采用24AWG线规的六类非屏蔽双绞线。线槽按不同容量选用相应规格的PVC线槽和金属桥架。我们经过充分考虑本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出本设计方案。考虑到该项目的重要性和未来扩展性我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。为达到项目网络建设的目标要求，在综合布线方案设计构建中，应坚持以下布线原则：实用性— 实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。灵活性— 布线系统能够满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络， 在不改变布线系统情况下，就可以进行设备的移动、更新和升级。即任一信息点能够连接不同类型的设备，如计算机、 打印机、 终端。经济性— 在满足应用要求的基础上，尽可能降低造价。 综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。 由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络， 从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。 综合布线系统采用标准化的设计，统一安装施工， 使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。统一性— 整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。兼容性— 综合布线系统的设施可以满足多种系统中的性能。开放性— 综合布线系统中使用开放式系统结构，符合国际上流行的标准。系统对国际上所有着名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。可靠性— 采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、 器件均通过 UL、CAS及 ISO 论证。 在设计时应符合最新的综合布线标准，如ISO/IEC 11801 、 EN50173 第二版和 TIA/EIA 568-B接线标准，GB/T 50311-2000 《建筑与建...
