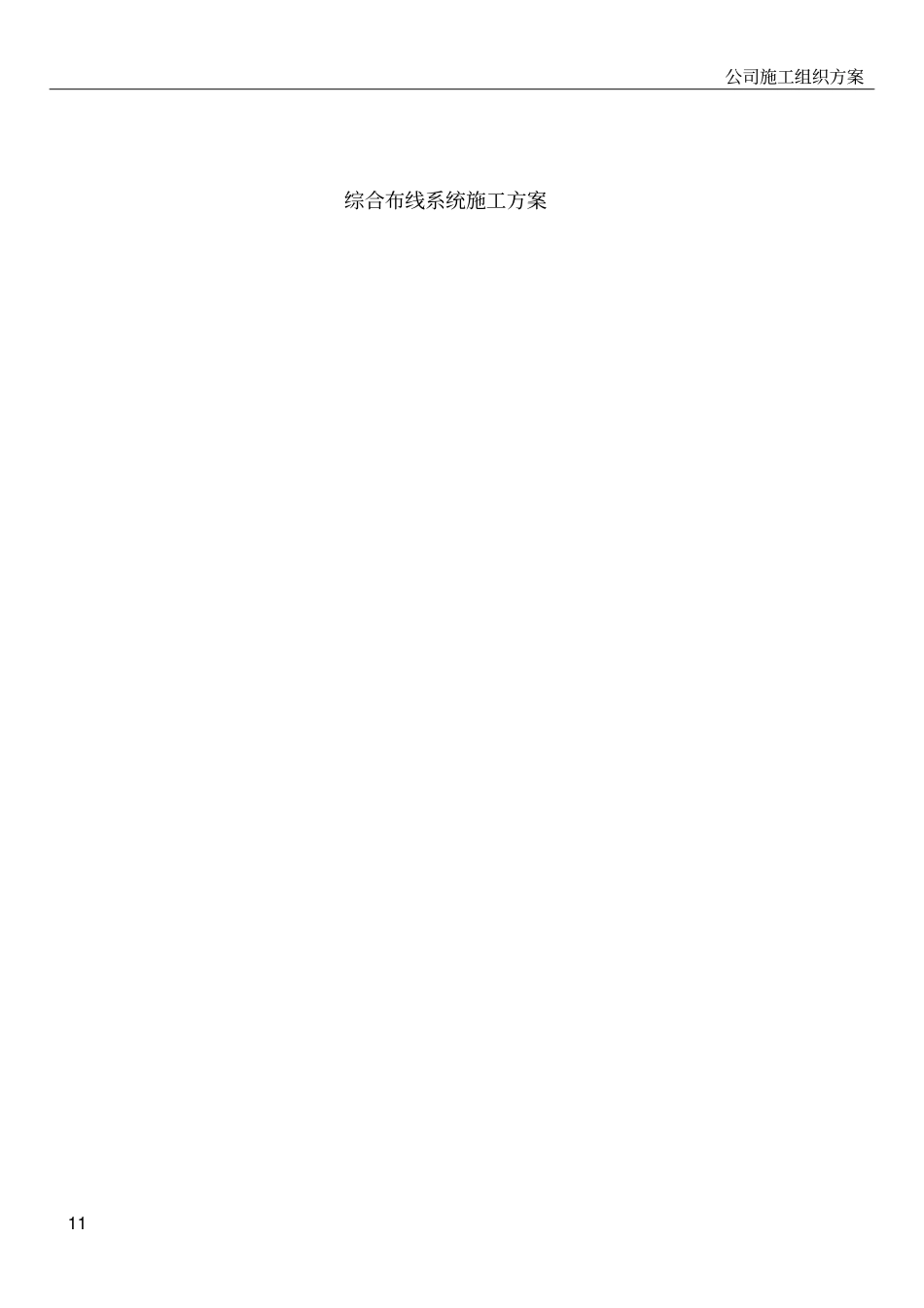

系统集成综合布线系统施工方案

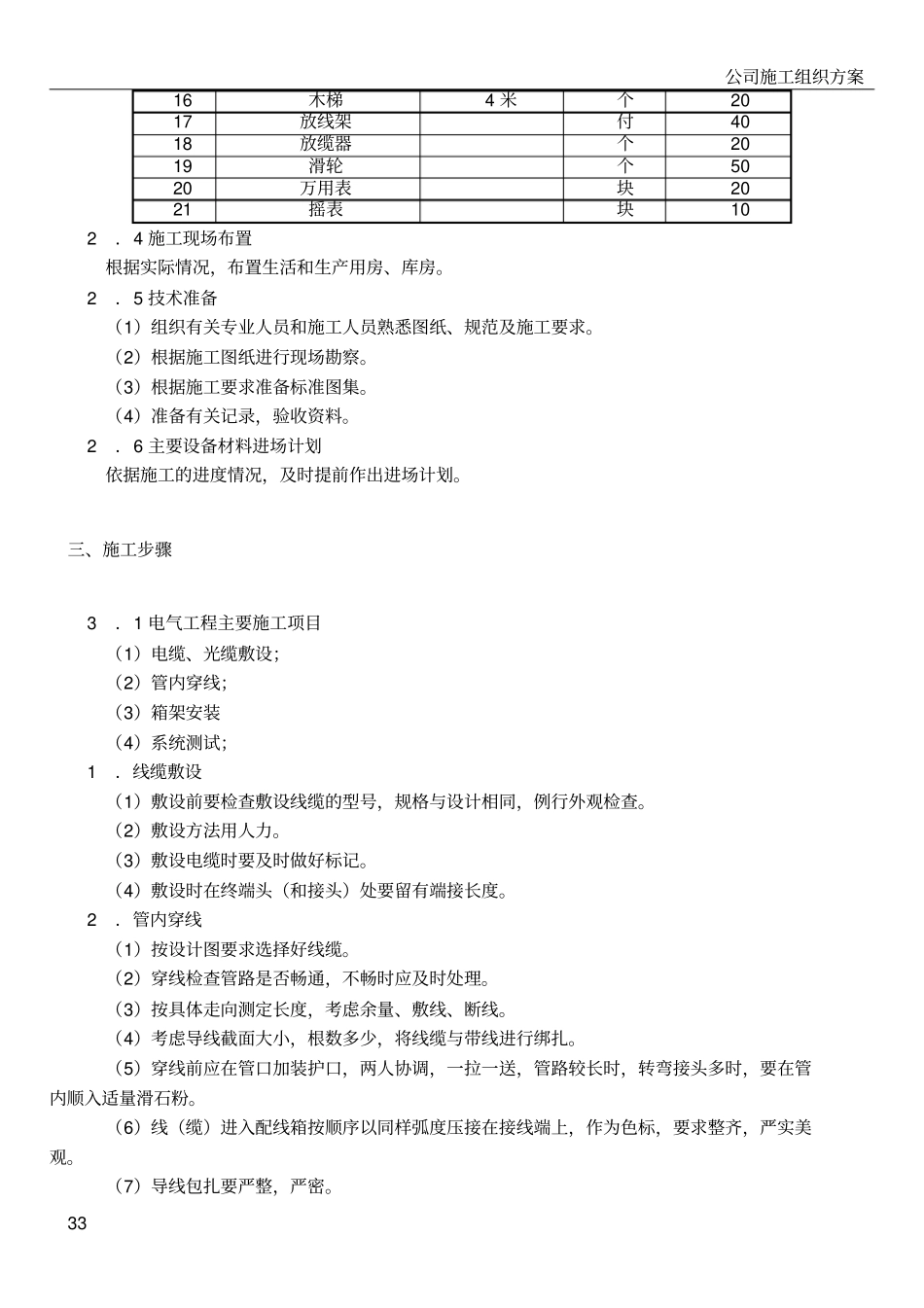

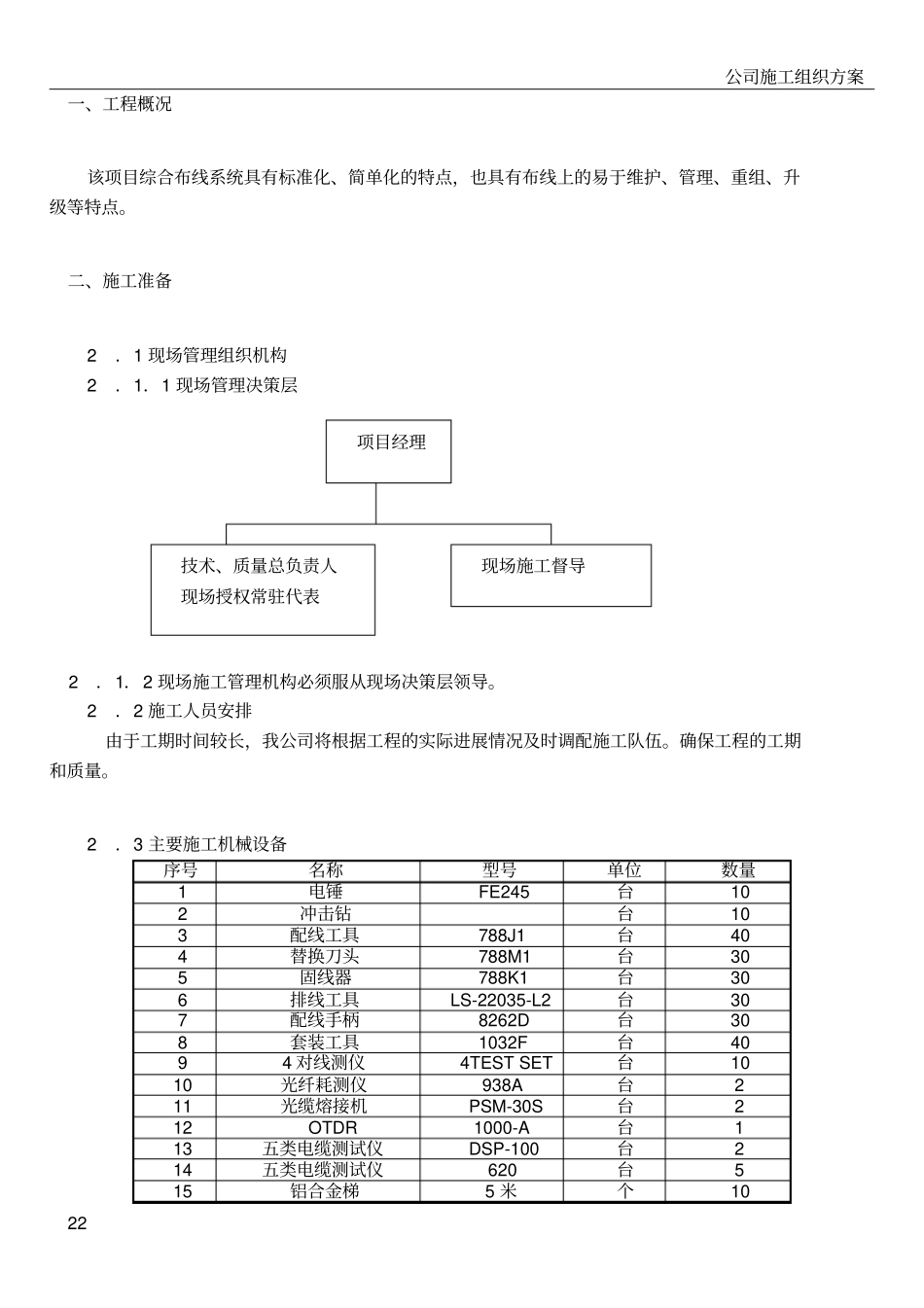

公司施工组织方案11综合布线系统施工方案公司施工组织方案22一、工程概况该项目综合布线系统具有标准化、简单化的特点，也具有布线上的易于维护、管理、重组、升级等特点。二、施工准备 2．1 现场管理组织机构 2．1．1 现场管理决策层 2．1．2 现场施工管理机构必须服从现场决策层领导。 2．2 施工人员安排由于工期时间较长，我公司将根据工程的实际进展情况及时调配施工队伍。确保工程的工期和质量。 2．3 主要施工机械设备序号名称型号单位数量1电锤FE245台102冲击钻台103配线工具788J1台404替换刀头788M1台305固线器788K1台306排线工具LS-22035-L2台307配线手柄8262D台308套装工具1032F台4094 对线测仪4TEST SET台1010光纤耗测仪938A台211光缆熔接机PSM-30S台212OTDR1000-A台113五类电缆测试仪DSP-100台214五类电缆测试仪620台515铝合金梯5 米个10项目经理技术、质量总负责人现场授权常驻代表现场施工督导公司施工组织方案3316木梯4 米个2017放线架付4018放缆器个2019滑轮个5020万用表块2021摇表块10 2．4 施工现场布置根据实际情况，布置生活和生产用房、库房。 2．5 技术准备（1）组织有关专业人员和施工人员熟悉图纸、规范及施工要求。（2）根据施工图纸进行现场勘察。（3）根据施工要求准备标准图集。（4）准备有关记录，验收资料。 2．6 主要设备材料进场计划依据施工的进度情况，及时提前作出进场计划。三、施工步骤 3．1 电气工程主要施工项目（1）电缆、光缆敷设；（2）管内穿线；（3）箱架安装（4）系统测试； 1．线缆敷设（1）敷设前要检查敷设线缆的型号，规格与设计相同，例行外观检查。（2）敷设方法用人力。（3）敷设电缆时要及时做好标记。（4）敷设时在终端头（和接头）处要留有端接长度。 2．管内穿线（1）按设计图要求选择好线缆。（2）穿线检查管路是否畅通，不畅时应及时处理。（3）按具体走向测定长度，考虑余量、敷线、断线。（4）考虑导线截面大小，根数多少，将线缆与带线进行绑扎。（5）穿线前应在管口加装护口，两人协调，一拉一送，管路较长时，转弯接头多时，要在管内顺入适量滑石粉。（6）线（缆）进入配线箱按顺序以同样弧度压接在接线端上，作为色标，要求整齐，严实美观。（7）导线包扎要严整，严密。公司施工组织方案44 3．配线架及信息插座的安装（1）安装盒面时，需将预埋盒内的填充物清理干净，要求平整，周围边隙均匀对称，箱盖平整。不歪斜，且紧贴墙面。（2）配线架安装应处理...
