紫云青鸟明框玻璃幕墙施工组织设计方案

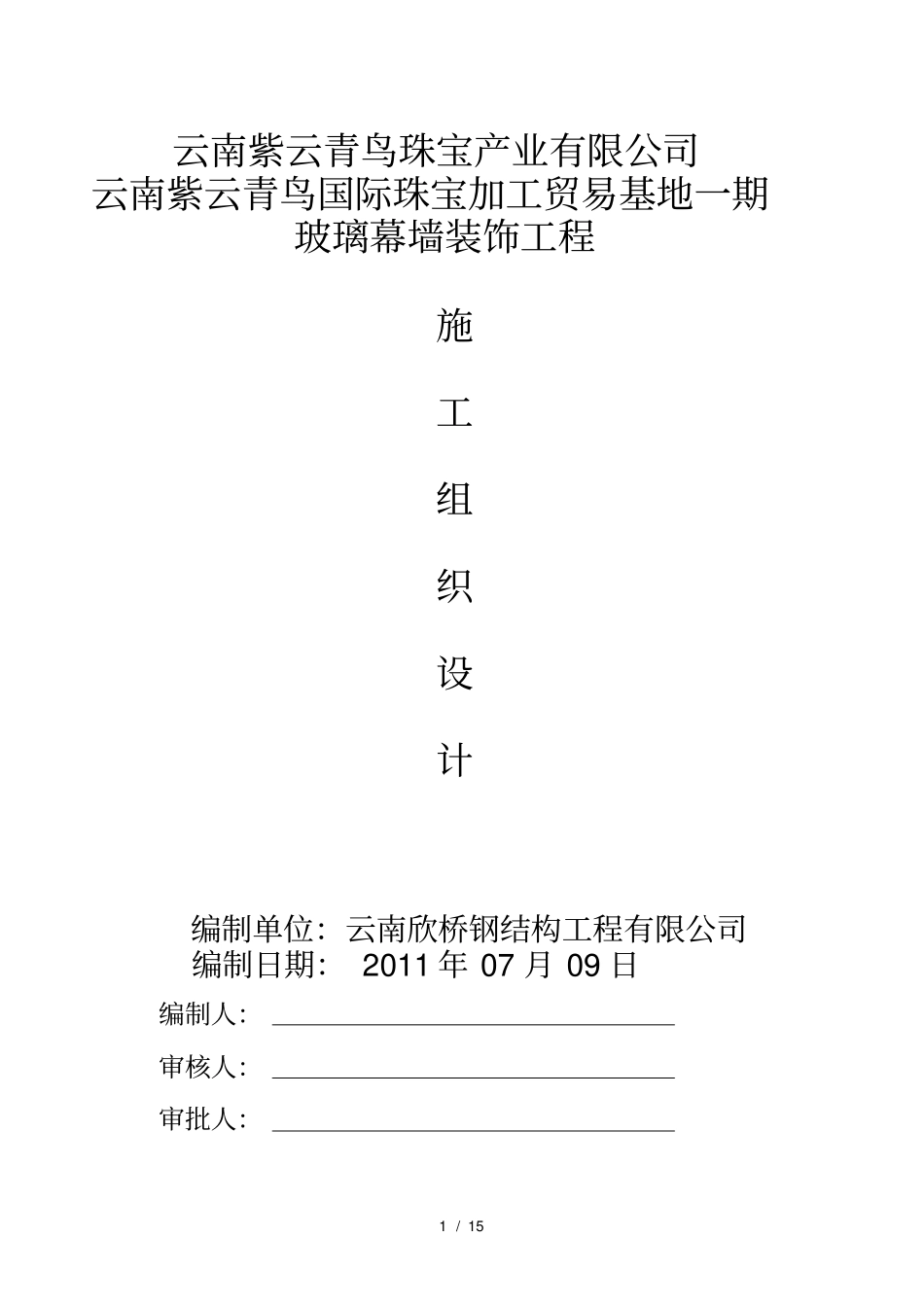

紫云青鸟明框玻璃幕墙施工组织设计方案_第1页
1/15

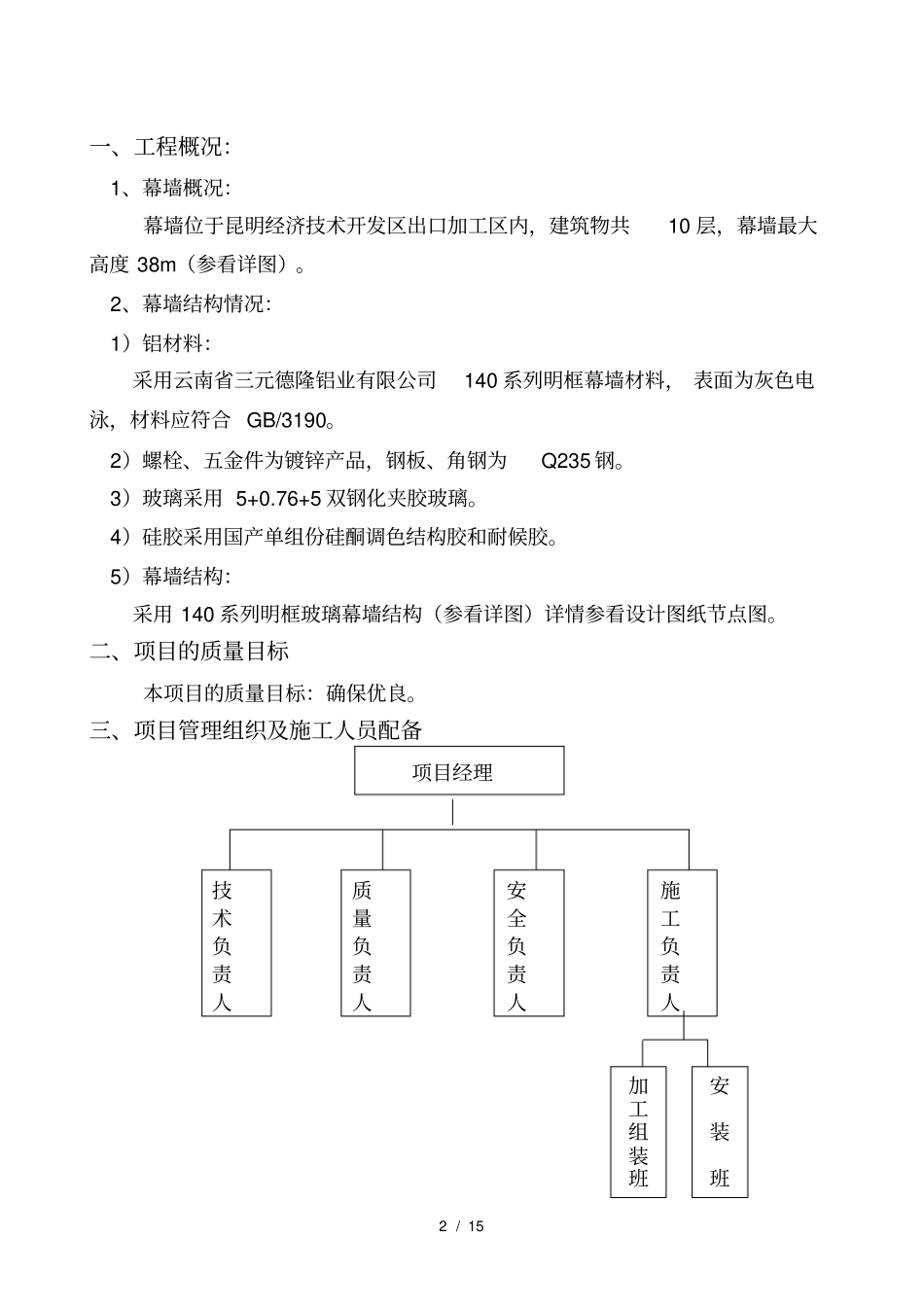

紫云青鸟明框玻璃幕墙施工组织设计方案_第2页
2/15

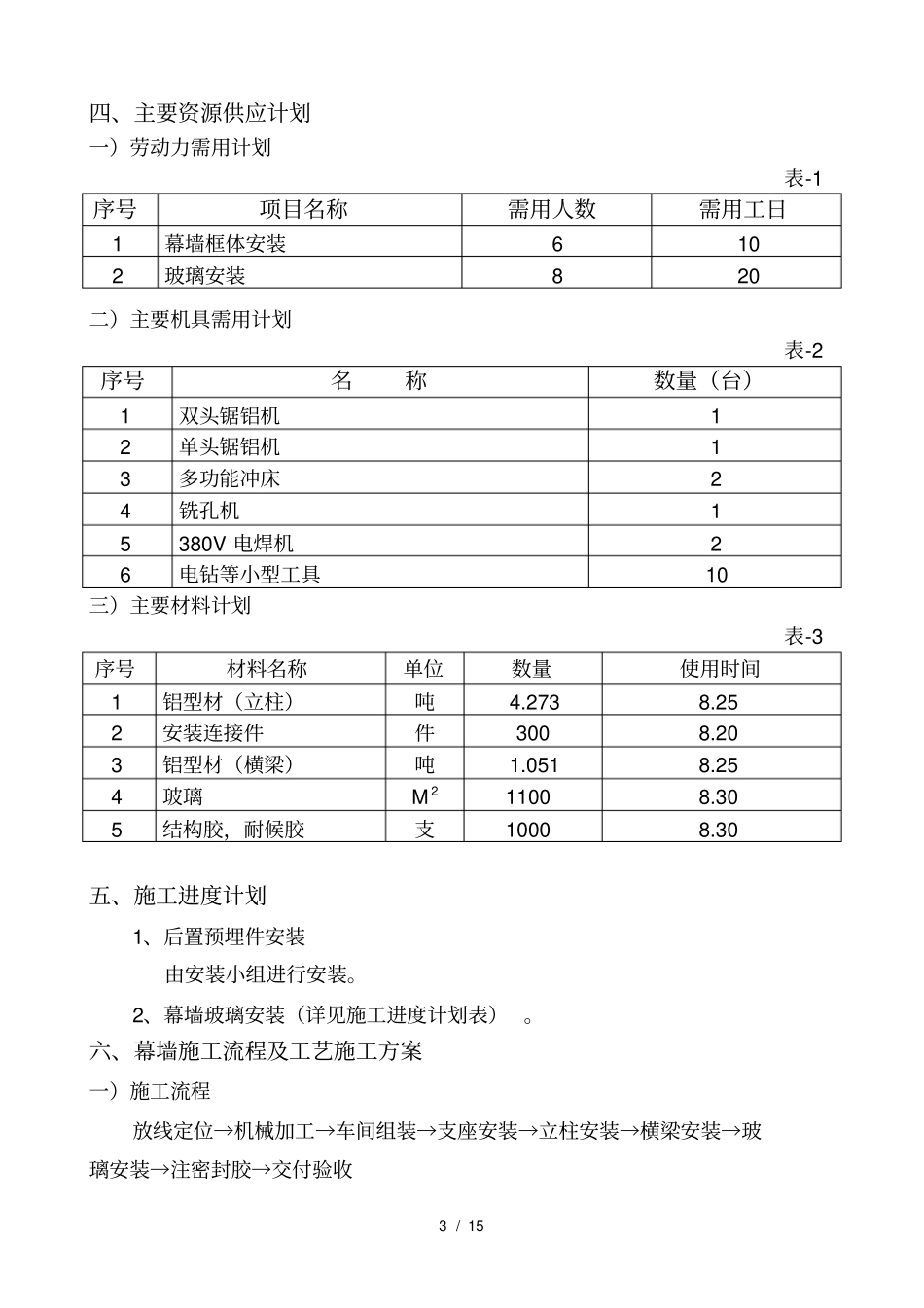

紫云青鸟明框玻璃幕墙施工组织设计方案_第3页
3/15
1 / 15 云南紫云青鸟珠宝产业有限公司云南紫云青鸟国际珠宝加工贸易基地一期玻璃幕墙装饰工程施工组织设计编制单位:云南欣桥钢结构工程有限公司编制日期: 2011 年 07 月 09 日编制人:审核人:审批人:2 / 15 一、工程概况:1、幕墙概况:幕墙位于昆明经济技术开发区出口加工区内,建筑物共10 层,幕墙最大高度 38m(参看详图)。2、幕墙结构情况:1)铝材料:采用云南省三元德隆铝业有限公司140 系列明框幕墙材料, 表面为灰色电泳,材料应符合 GB/3190。2)螺栓、五金件为镀锌产品,钢板、角钢为Q235 钢。3)玻璃采用 5+0.76+5 双钢化夹胶玻璃。4)硅胶采用国产单组份硅酮调色结构胶和耐候胶。5)幕墙结构:采用 140 系列明框玻璃幕墙结构(参看详图)详情参看设计图纸节点图。二、项目的质量目标本项目的质量目标:确保优良。三、项目管理组织及施工人员配备项目经理技术负责人质量负责人施工负责人安全负责人加工组装班安装班3 / 15 四、主要资源供应计划一)劳动力需用计划表-1 序号项目名称需用人数需用工日1 幕墙框体安装6 10 2 玻璃安装8 20 二)主要机具需用计划表-2 序号名称数量(台)1 双头锯铝机1 2 单头锯铝机1 3 多功能冲床2 4 铣孔机1 5 380V 电焊机2 6 电钻等小型工具10 三)主要材料计划表-3 序号材料名称单位数量使用时间1 铝型材(立柱)吨4.273 8.25 2 安装连接件件300 8.20 3 铝型材(横梁)吨1.051 8.25 4 玻璃M 21100 8.30 5 结构胶,耐候胶支1000 8.30 五、施工进度计划1、后置预埋件安装由安装小组进行安装。2、幕墙玻璃安装(详见施工进度计划表) 。六、幕墙施工流程及工艺施工方案一)施工流程放线定位→机械加工→车间组装→支座安装→立柱安装→横梁安装→玻璃安装→注密封胶→交付验收4 / 15 二)施工方案1、施工准备1)构件在车间加工、组装完成。2)所有构件需编号包装完好,各种附件配套齐全,并具有产品出厂合格证书。3)防腐材料、防火材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关的规定。4)幕墙设置后置预埋件。5)构件安装前,应检查其外观质量,如有表面损伤、变形及松动等问题,应及时进行修理、校正等处理,合格后才能进行安装。2、施工安装1)测量定位幕墙分格轴线的测量要与主体结构测量配合,一般按土建提供的中心线经安装组复测确定后,上下放钢线进行定位,水平放线用水平仪复测定位。测量应在风...
