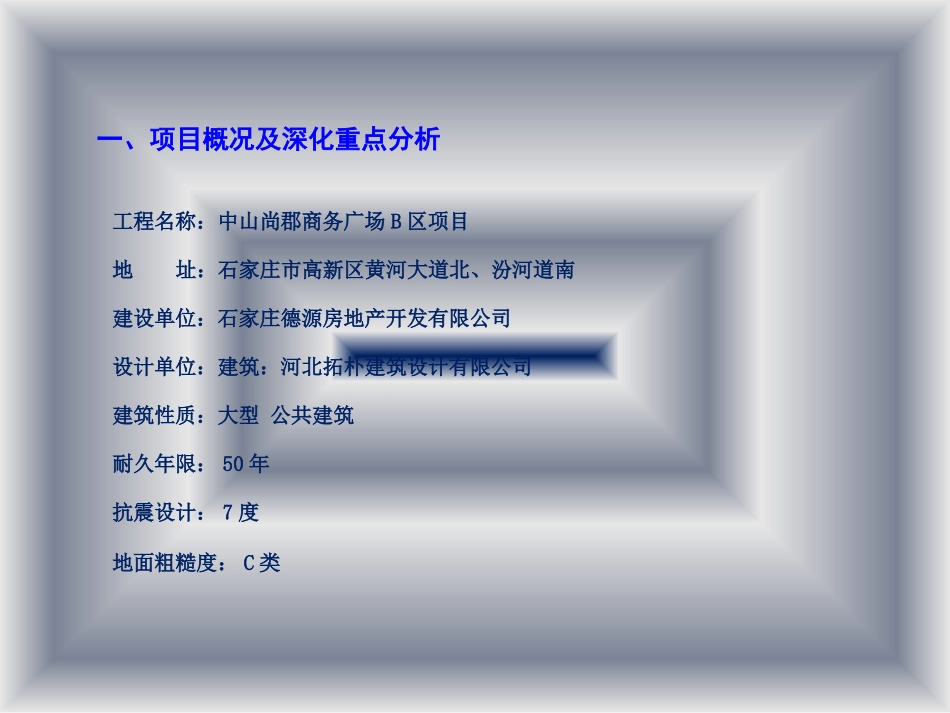

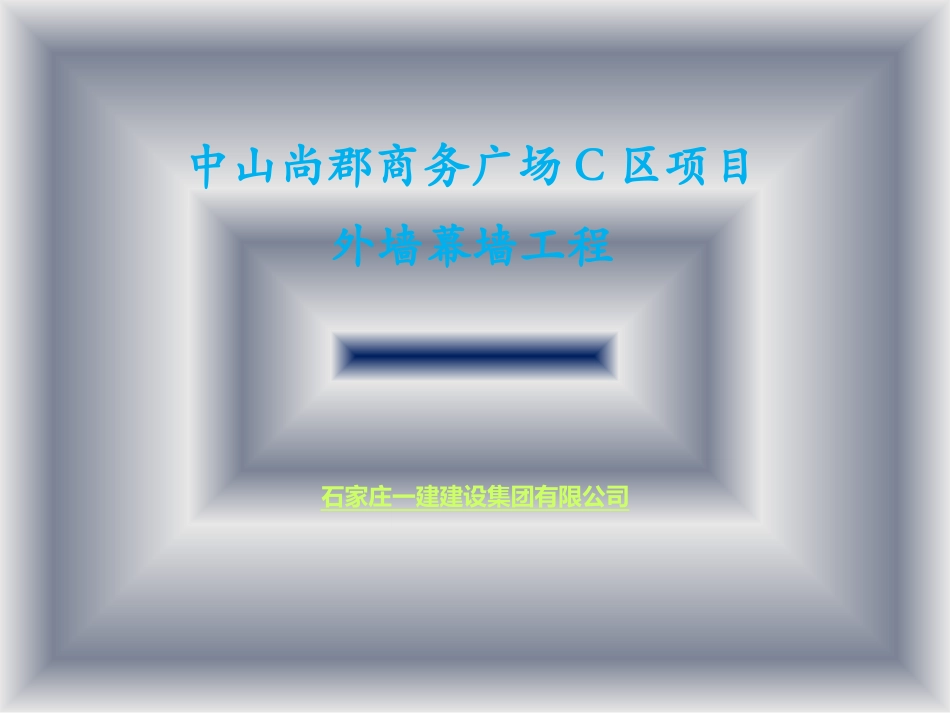

中山尚郡商务广场C区项目外墙幕墙工程石家庄一建建设集团有限公司一、项目概况及深化重点分析二、项目施工重难点分析三、施工总体部署四、主要技术方案五、幕墙加工、运输、安装、质量控制六、企业资质一、项目概况及深化重点分析工程名称：中山尚郡商务广场B区项目地址：石家庄市高新区黄河大道北、汾河道南建设单位：石家庄德源房地产开发有限公司设计单位：建筑：河北拓朴建筑设计有限公司建筑性质：大型公共建筑耐久年限：50年抗震设计：7度地面粗糙度：C类深化重点分析施工范围：中山尚郡商务广场B区项目，1#、2#、3#、4#、5#、6#楼玻璃幕墙与石材幕墙之间的衔接深化，重点颜色区分，高层分格形式与窗户大致相仿，幕墙中的门扇套装，幕墙与雨棚衔接，幕墙竖框与墙体衔接，幕墙横梁与层间梁的衔接，层间放火设计，防雷连接设计，后置埋件的隐藏设计，各项规范性能设计等，施工中的材料计划供应、加工、安装、调试工作，并负责各施工项目保修期内的保修及工程竣工档案资料的整理、检测、验收、培训、售后服务等工作。1#楼二十一层以上半隐幕墙采用断桥隔热120系列型材、6LOW-E双银+12氩气+6玻璃1#楼标准层窗户百叶窗颜色与窗框型材一致百叶窗颜色与幕墙外饰型材一致1#楼深化重点分析一玻璃幕墙窗扇开启方向为平开扇幕墙中的消防救援窗口标识1#楼深化重点分析二1#楼石材幕墙深化方案结合玻璃幕墙凸出玻璃幕墙面石材幕墙造型檐口1#2#裙楼1、2、3层，层间最大跨度5.4米，幕墙采用断桥隔热150系列型材、6LOW-E双银+12氩气+6玻璃主楼1、2层，层间最大跨度5.4米，幕墙采用断桥隔热150系列型材、6LOW-E双银+12氩气+6玻璃断桥隔热窗雨棚剖面显示为有组织排水（改为无组织排水），增加拉杆。明框玻璃幕墙中组合安装铝合金玻璃门扇2#十九层以上半隐幕墙采用断桥隔热120系列型材、6LOW-E双银+12氩气+6玻璃2#楼标准层窗户2#楼深化重点分析一玻璃幕墙窗扇开启方向为平开扇2#楼深化重点分析二1#楼石材幕墙深化方案结合玻璃幕墙凸出玻璃幕墙面石材幕墙造型檐口明框玻璃幕墙中组合安装铝合金玻璃门扇主楼1、2层，层间最大跨度5.4米，明框幕墙采用断桥隔热150系列型材、6LOW-E双银+12氩气+6玻璃断桥隔热窗玻璃雨棚剖面显示为有组织排水（改为无组织排水），增加拉杆。1#2#裙楼1、2、3层，层间最大跨度5.4米，幕墙采用断桥隔热150系列型材、6LOW-E双银+12氩气+6玻璃幕墙中的消防救援窗口标识3#楼深化重点分析二详见深化大样一断桥隔热窗铝单板装饰柱装饰柱喷涂附页：深化大样一铝单板装饰柱装饰柱喷涂开启窗为外平开（是否可以调整为上悬窗）横向隐框胶缝铝单板装饰柱（内有保温岩棉）中空LOW-E玻璃（内有背衬板）竖向装饰扣盖中空LOW-E玻璃二、项目施工重难点分析重难点分析：1、施工措施分区施工：a、一二三层石材幕墙造型多、细节多，采用脚手架平台施工，架顶满铺木板防止高层坠落杂物，b、高层采用吊篮施工。2、防渗防漏用熟练胶手；用质量好的胶；合理的打胶工艺；制作防水；构造防水；安装防水3、建筑物复测及幕墙放线轮廓测量；进出位测量放线；标高设置；左右位测量4、成品保护型材表面保护，双银玻璃，包裹，覆盖，隔离，现场所有已安装成品的各个工种及材料的保护。5、造型外观整齐檐口及层间部位造型多，多个板块拼接而成。制作精确下料，安装挂线靠模。6、场地施工面积较大，材料有序进场，配套进场，快速分到作业面并安装。1、施工段划分：根据现场实管理规定制定一套完整的施工顺序方案。2、劳动力部署施工高峰人数较多，分四个组，测量组，运输组，电焊组，安装组。3、设备机具配备总包配备:塔吊，人货梯自备设备：汽车吊，叉车，卷扬机，电动葫芦，钻床，手压锯，无齿锯，角磨机，冲击钻，手电钻，电焊机等测量仪器：全站仪，经纬仪，水准仪，水平仪，铅垂仪，钢卷尺，激光扫线仪等4、施工前期准备：技术准备；人员准备；材料准备；现场准备；三、施工总体部署四、主要技术方案◆防雨百叶系统◆◆◆石材幕墙系统铝板幕墙系统玻璃幕墙系统1、幕墙设计理念及原则本工程幕墙整体设计理念及原则①安全可靠原则由于本建筑于河北省石家庄市，安全是要首先必需重点考虑的因素。在本工程...
