红灯711电子管收音机常见故障修理

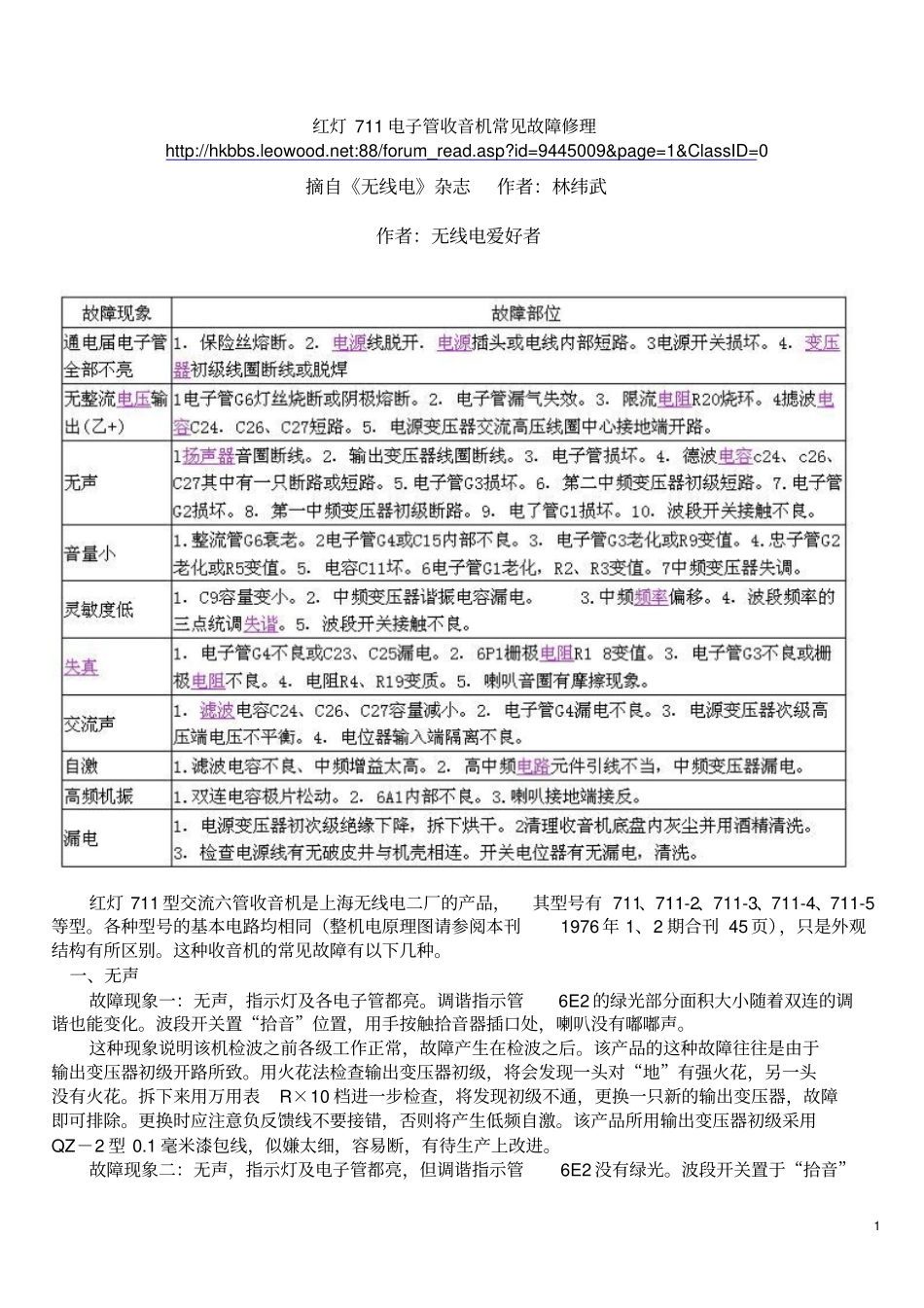

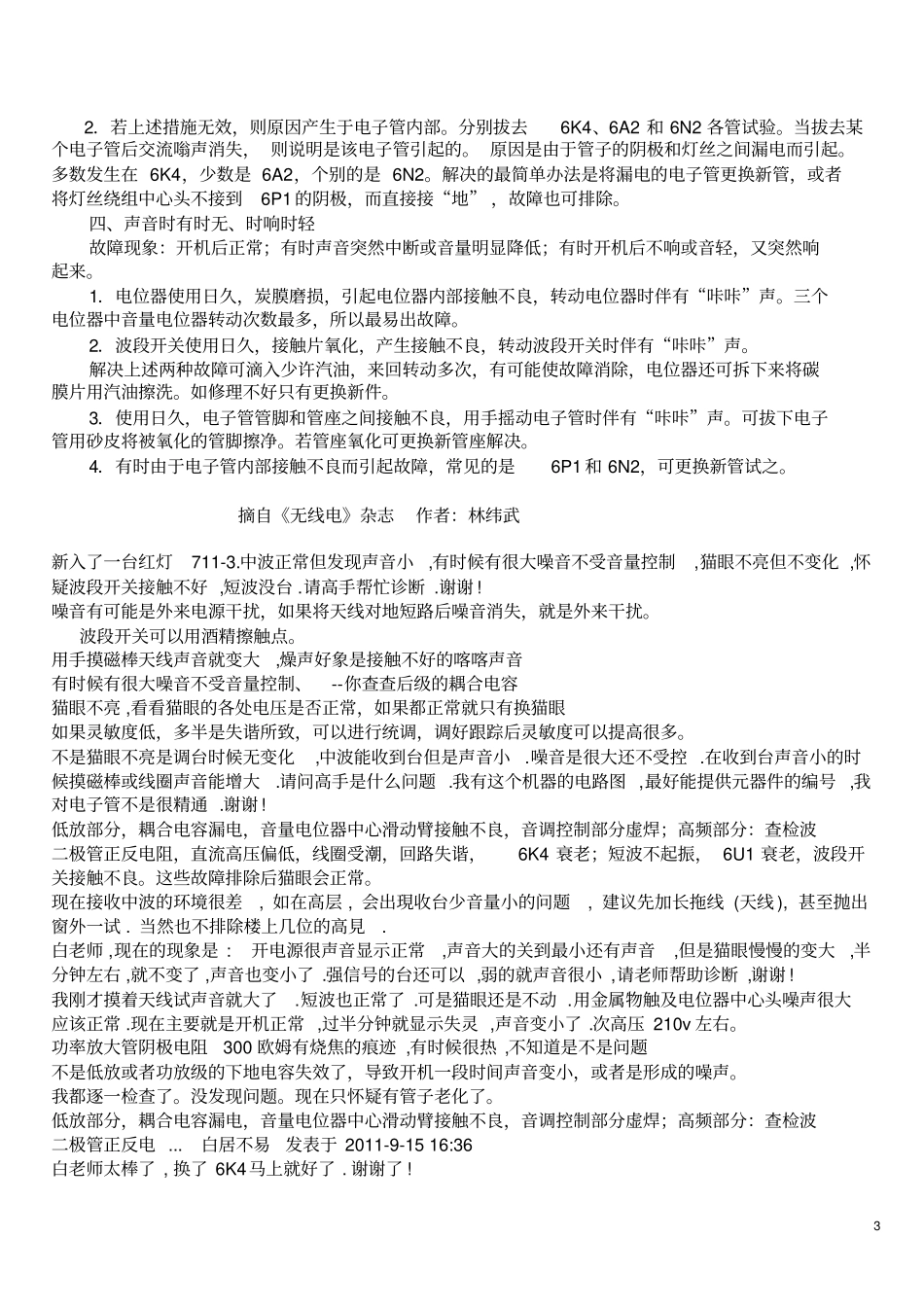

1 红灯 711 电子管收音机常见故障修理http://hkbbs.leowood.net:88/forum_read.asp?id=9445009&page=1&ClassID=0摘自《无线电》杂志作者：林纬武作者：无线电爱好者红灯 711 型交流六管收音机是上海无线电二厂的产品，其型号有 711、711-2、711-3、711-4、711-5等型。各种型号的基本电路均相同（整机电原理图请参阅本刊1976 年 1、2 期合刊 45 页），只是外观结构有所区别。这种收音机的常见故障有以下几种。一、无声故障现象一：无声，指示灯及各电子管都亮。调谐指示管6E2 的绿光部分面积大小随着双连的调谐也能变化。波段开关置“拾音”位置，用手按触拾音器插口处，喇叭没有嘟嘟声。这种现象说明该机检波之前各级工作正常，故障产生在检波之后。该产品的这种故障往往是由于输出变压器初级开路所致。用火花法检查输出变压器初级，将会发现一头对“地”有强火花，另一头没有火花。拆下来用万用表R×10 档进一步检查，将发现初级不通，更换一只新的输出变压器，故障即可排除。更换时应注意负反馈线不要接错，否则将产生低频自激。该产品所用输出变压器初级采用QZ－2 型 0.1 毫米漆包线，似嫌太细，容易断，有待生产上改进。故障现象二：无声，指示灯及电子管都亮，但调谐指示管6E2 没有绿光。波段开关置于“拾音”2 位置，用手触按拾音器插口处，喇叭没有嘟嘟声。该产品产生这种故障，往往是由于没有直流高压所致。直接原因有： 1．滤波电阻 R 20 烧断，直流高压送不过去。此时用火花法检查输出变压器初级，将发现二头对“地”均有强火花，查看R 20，可见到该线绕电阻上有一丝白色痕迹。用火花法将输出滤波电容C 27正极对地短路一下，发现C 27 正极对“地”没有火花。拆下R 20，用 R×1K 档检查，可进一步判断R 20 有半个不通（ R 20 阻值为 2.2 千欧，有三个引出头，由1.1 千欧 +1.1 千欧组成）。更换一只新的滤波电阻，故障即可排除。若手头一时没有合适的电阻，可将烧断的半个电阻临时接通使用，但此时的交流嗡声将变大，且另半个好电阻也容易被烧断。生产时R 20 选用功率 2 瓦的线绕电阻，余量太小，容易被烧断，修理更换时改用3 瓦的为好。 2．调谐指示管 6E2 的管座被高压击穿，引起高压短路。检查6E2 管座，可见到有被烧焦的现象。6E2 管的 2、6、8 脚在内部连接在一起，该管工作时，2、6、8 脚均加有 215 伏直流高压，而 3、5 脚直接通“地”，击穿的部位往往产生在该管的2、3 ...
