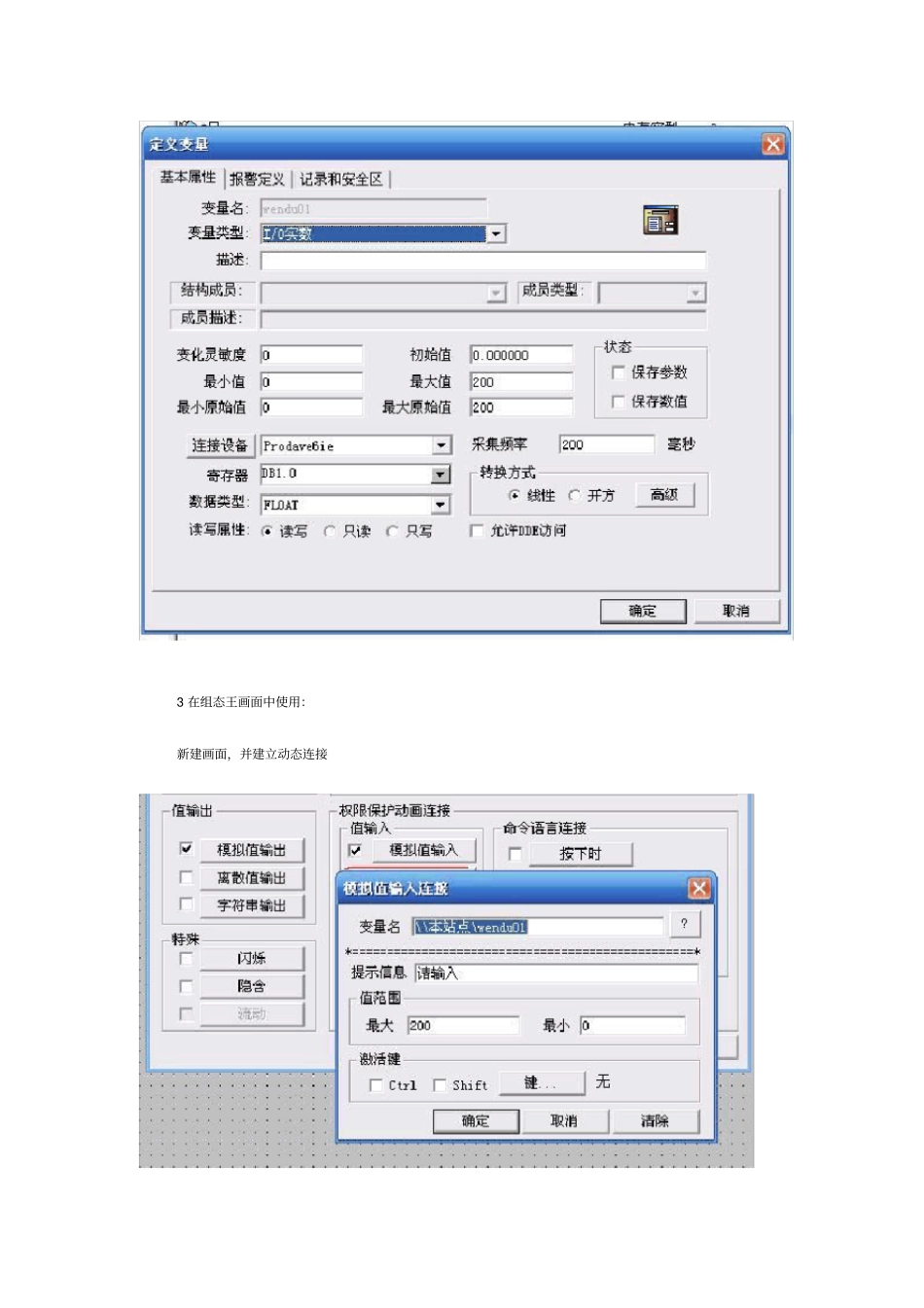

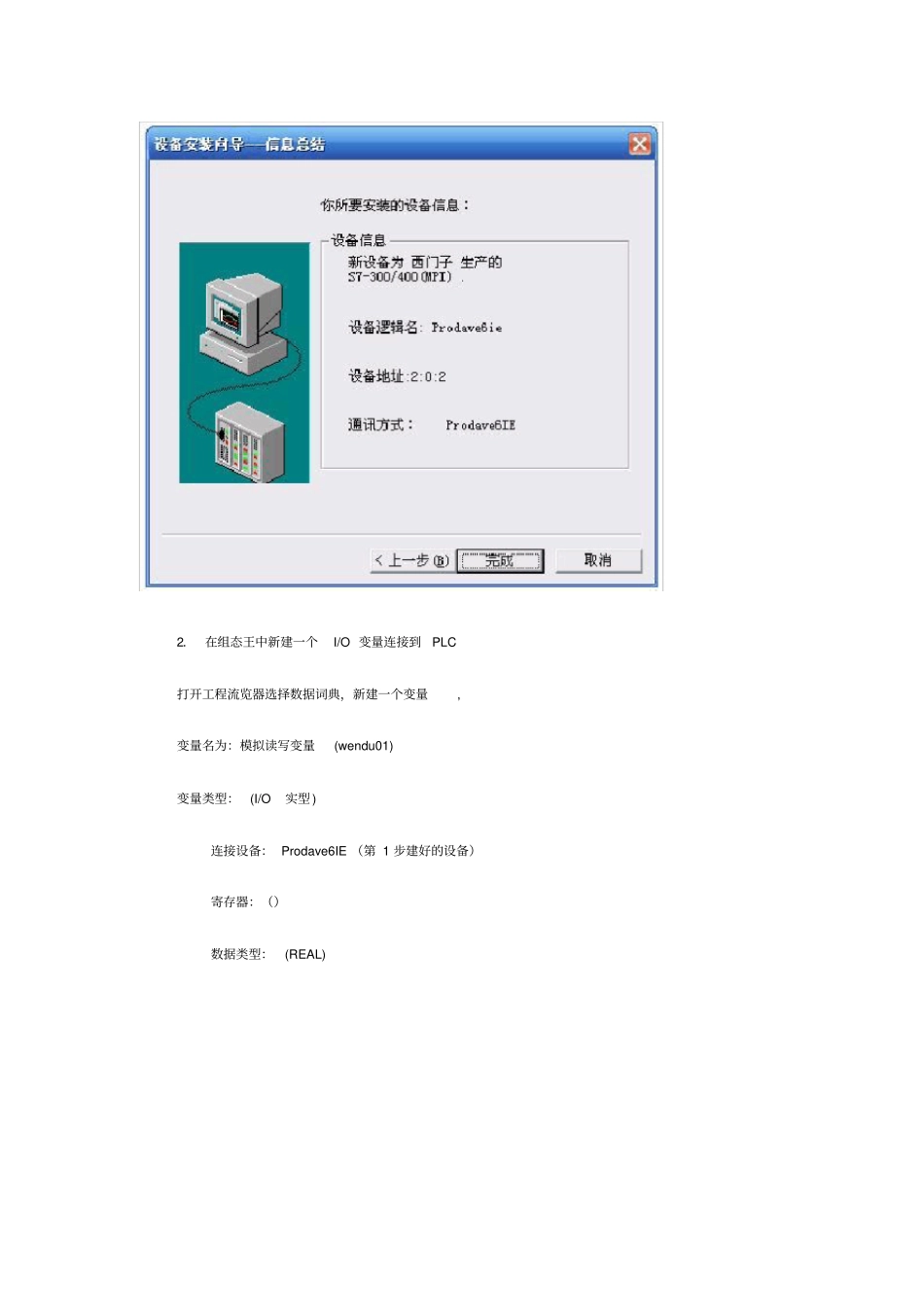

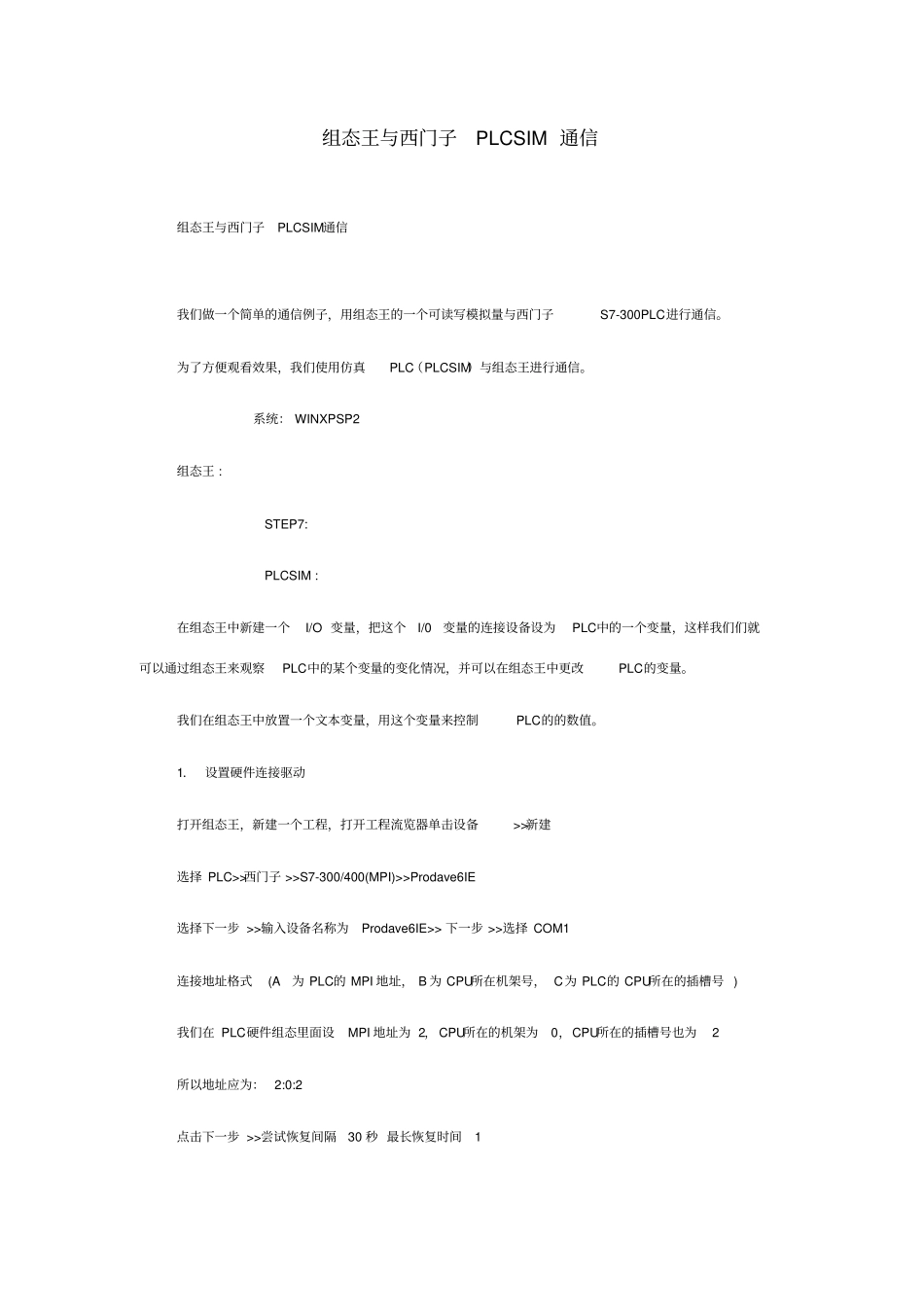

组态王与西门子PLCSIM 通信组态王与西门子PLCSIM通信我们做一个简单的通信例子，用组态王的一个可读写模拟量与西门子S7-300PLC进行通信。为了方便观看效果，我们使用仿真PLC（PLCSIM）与组态王进行通信。系统： WINXPSP2组态王 : STEP7: PLCSIM :在组态王中新建一个I/O 变量，把这个I/0变量的连接设备设为PLC中的一个变量，这样我们们就可以通过组态王来观察PLC中的某个变量的变化情况，并可以在组态王中更改PLC的变量。我们在组态王中放置一个文本变量，用这个变量来控制PLC的的数值。1． 设置硬件连接驱动打开组态王，新建一个工程，打开工程流览器单击设备>>新建选择 PLC>>西门子 >>S7-300/400(MPI)>>Prodave6IE 选择下一步 >>输入设备名称为Prodave6IE>> 下一步 >>选择 COM1 连接地址格式 (A为 PLC的 MPI 地址， B 为 CPU所在机架号， C为 PLC的 CPU所在的插槽号 ) 我们在 PLC硬件组态里面设MPI 地址为 2， CPU所在的机架为0，CPU所在的插槽号也为2 所以地址应为： 2:0:2 点击下一步 >>尝试恢复间隔30 秒 最长恢复时间12． 在组态王中新建一个I/O 变量连接到PLC 打开工程流览器选择数据词典，新建一个变量, 变量名为：模拟读写变量 (wendu01) 变量类型： (I/O实型 ) 连接设备： Prodave6IE （第 1 步建好的设备）寄存器：（）数据类型： (REAL)3 在组态王画面中使用：新建画面，并建立动态连接4、 SEP7工程建立栏上的 Option>>Set PC/PG Interface 选择 PLCSIM（ MPI）单击确定把 MPI 地址设为 2建立 STEP工程， CPU为 315-2DP，插入 DB1数据块，打开仿真程序，下载程序5、仿真运行
