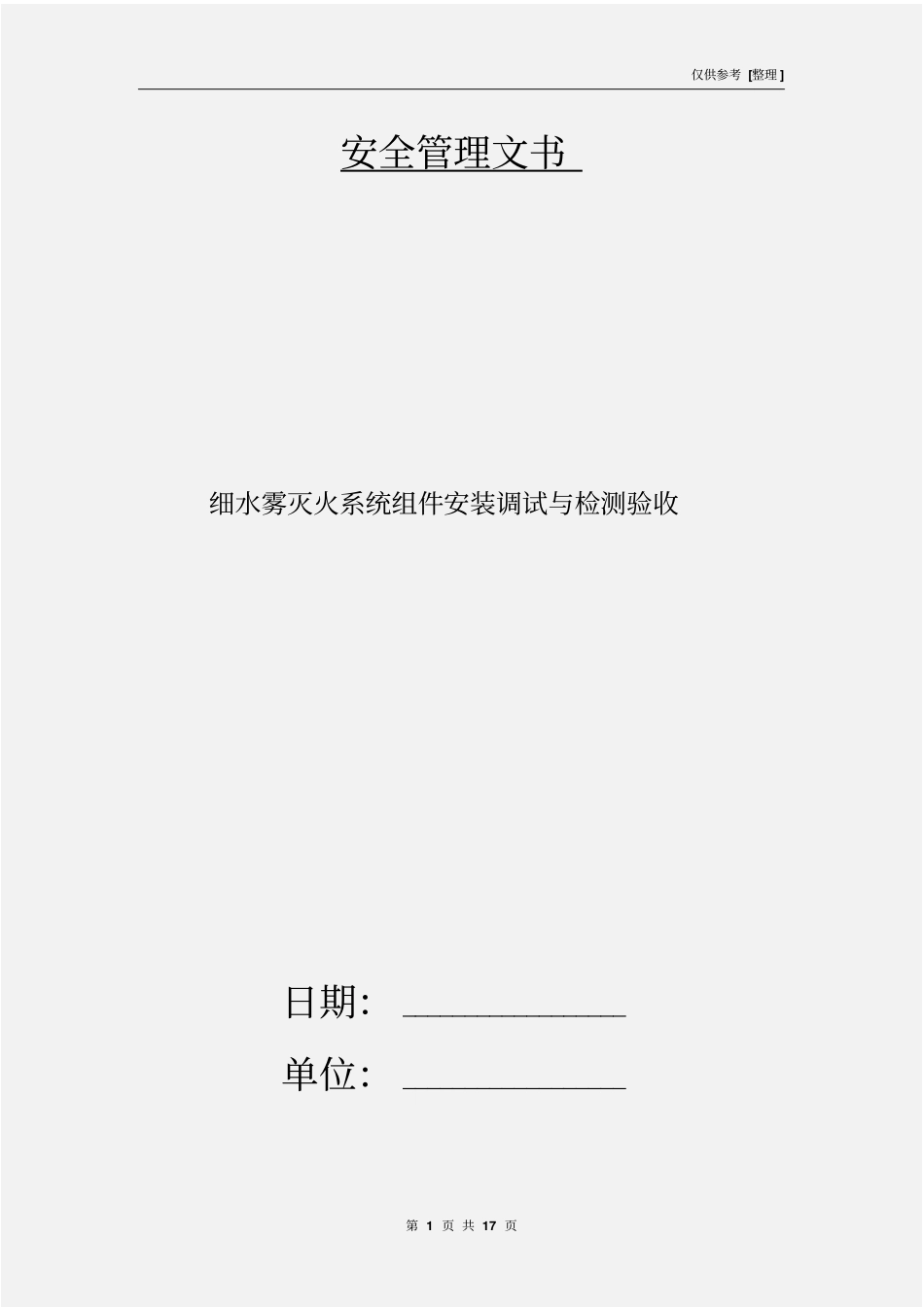

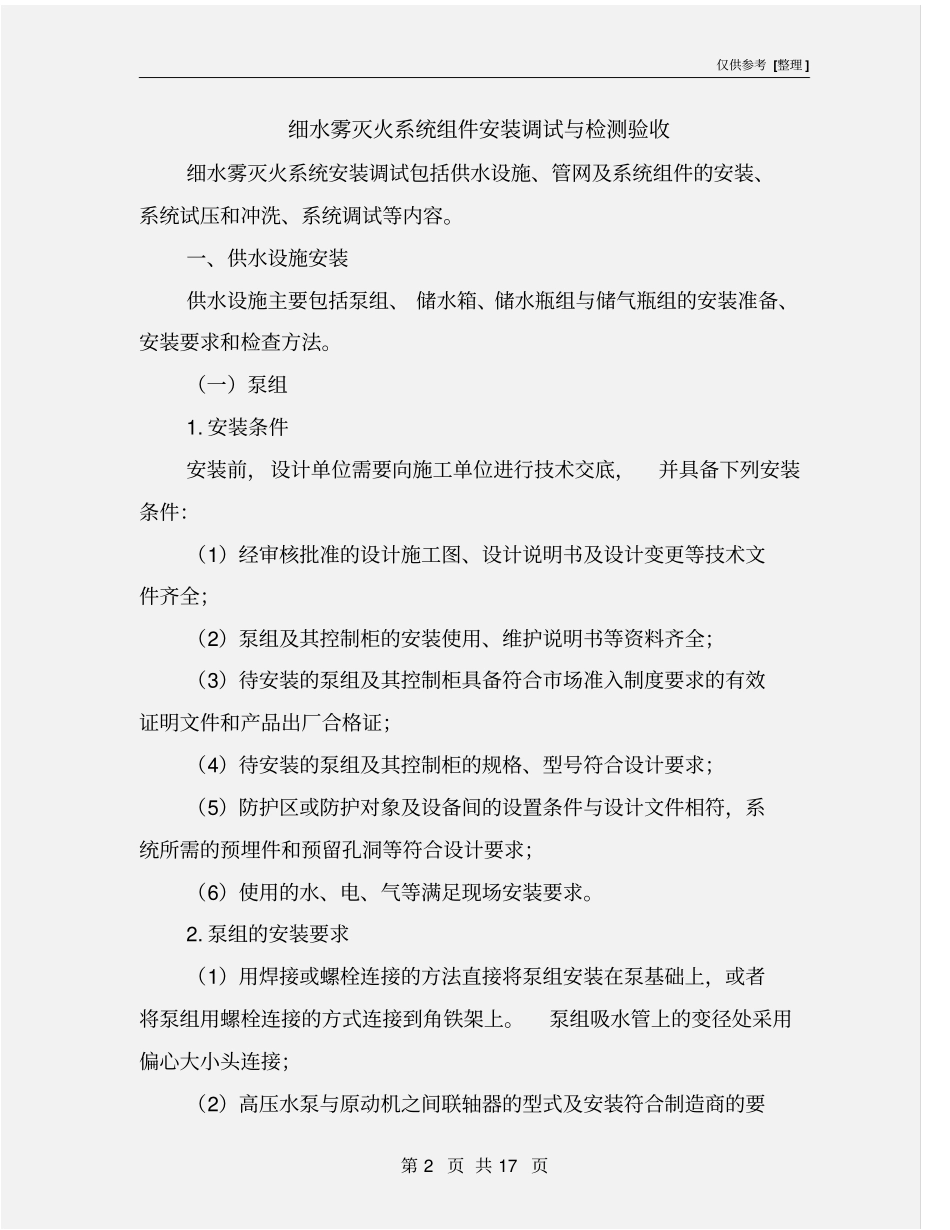

仅供参考 [整理 ] 第 1 页 共 17 页安全管理文书细水雾灭火系统组件安装调试与检测验收日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 17 页细水雾灭火系统组件安装调试与检测验收细水雾灭火系统安装调试包括供水设施、管网及系统组件的安装、系统试压和冲洗、系统调试等内容
一、供水设施安装供水设施主要包括泵组、 储水箱、储水瓶组与储气瓶组的安装准备、安装要求和检查方法
（一）泵组1
安装条件安装前，设计单位需要向施工单位进行技术交底，并具备下列安装条件：（1）经审核批准的设计施工图、设计说明书及设计变更等技术文件齐全；（2）泵组及其控制柜的安装使用、维护说明书等资料齐全；（3）待安装的泵组及其控制柜具备符合市场准入制度要求的有效证明文件和产品出厂合格证；（4）待安装的泵组及其控制柜的规格、型号符合设计要求；（5）防护区或防护对象及设备间的设置条件与设计文件相符，系统所需的预埋件和预留孔洞等符合设计要求；（6）使用的水、电、气等满足现场安装要求
泵组的安装要求（1）用焊接或螺栓连接的方法直接将泵组安装在泵基础上，或者将泵组用螺栓连接的方式连接到角铁架上

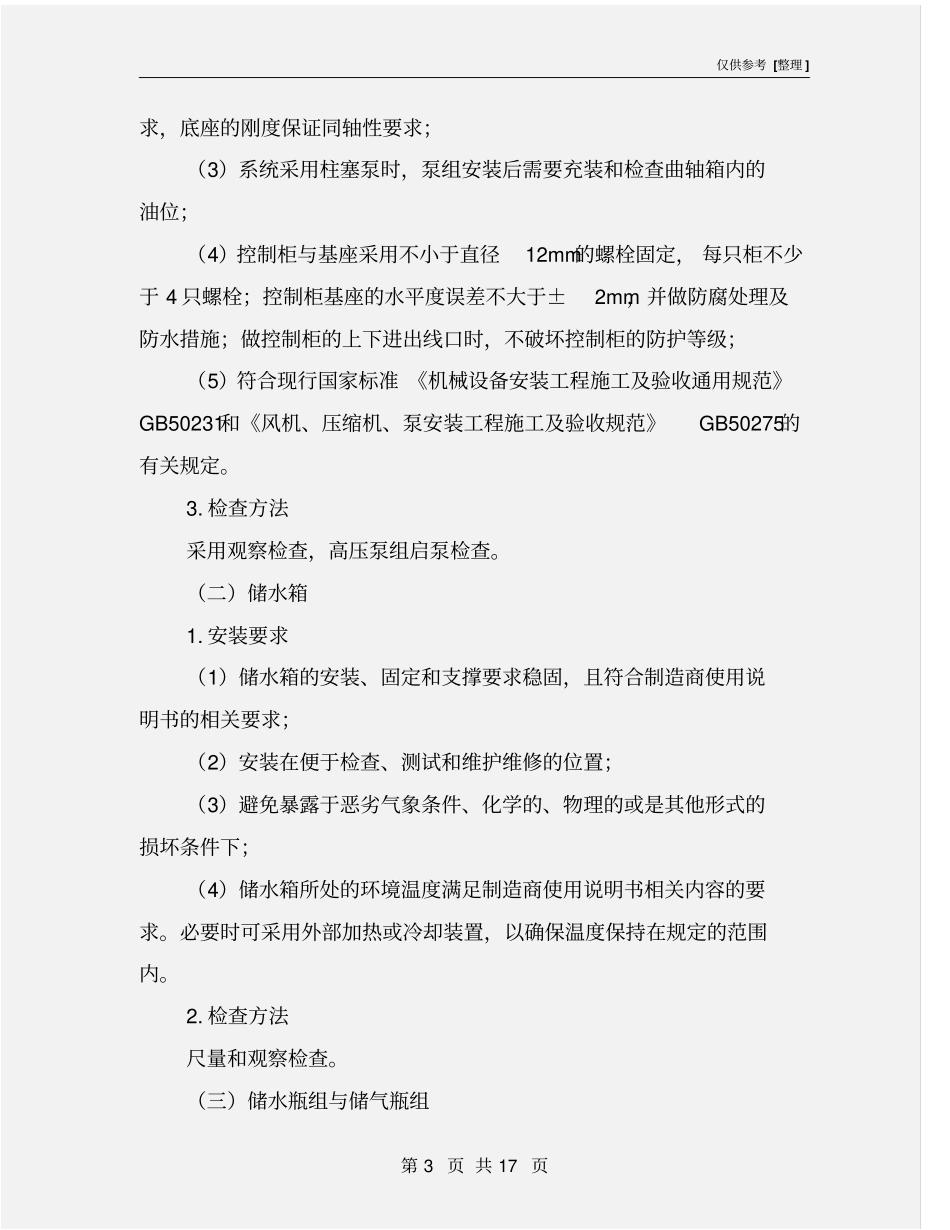

泵组吸水管上的变径处采用偏心大小头连接；（2）高压水泵与原动机之间联轴器的型式及安装符合制造商的要仅供参考 [整理 ] 第 3 页 共 17 页求，底座的刚度保证同轴性要求；（3）系统采用柱塞泵时，泵组安装后需要充装和检查曲轴箱内的油位；（4）控制柜与基座采用不小于直径12mm的螺栓固定， 每只柜不少于 4 只螺栓；控制柜基座的水平度误差不大于±2mm，并做防腐处理及防水措施；做控制柜的上下进出线口时，不破坏控制柜的防护等级；（5）符合现行国家标准 《机械设备安装工程施工及验收通用规范》GB50231和《风机、压缩机、泵安装工程施工及验收规
