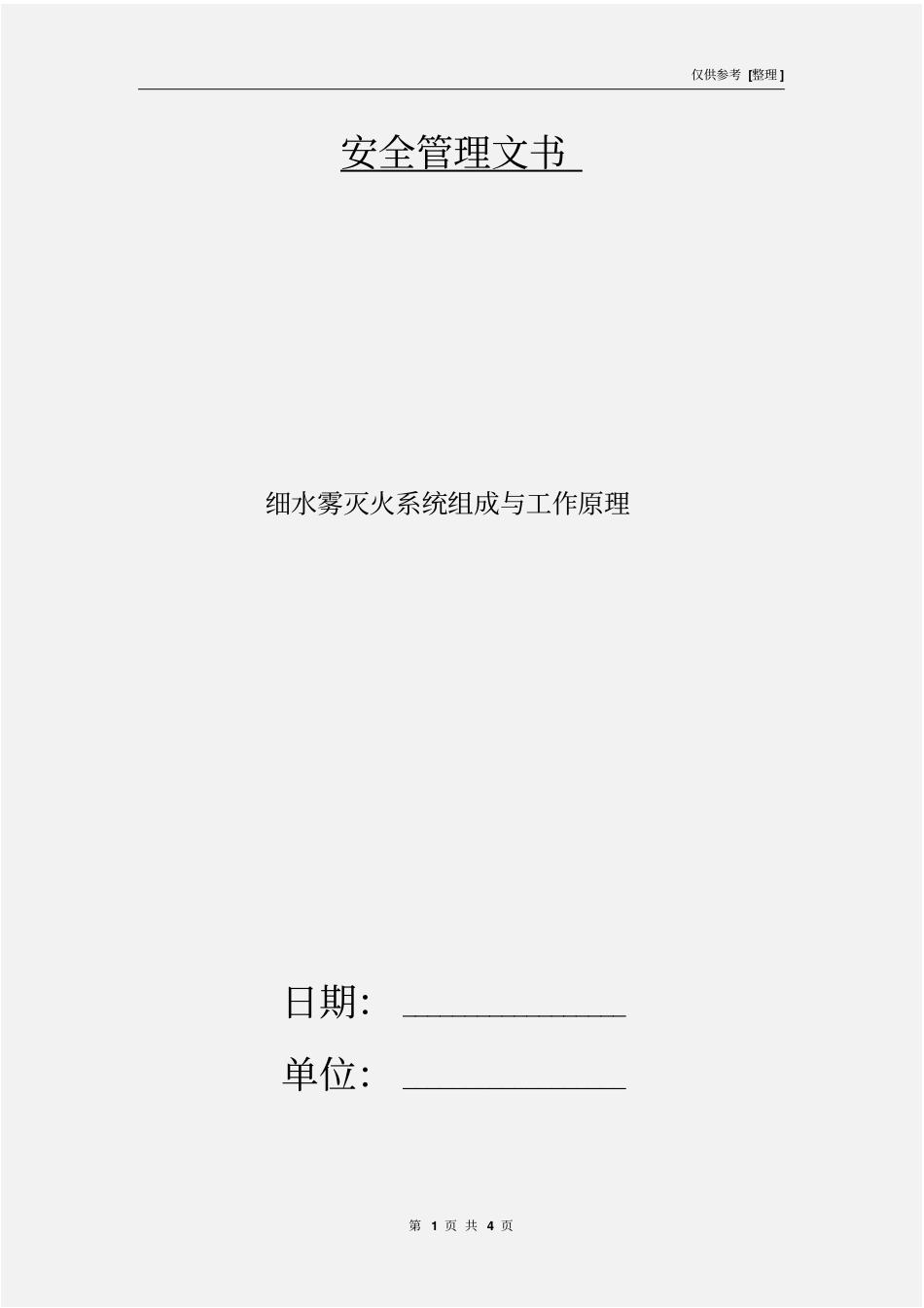

仅供参考 [整理 ] 第 1 页 共 4 页安全管理文书细水雾灭火系统组成与工作原理日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 4 页细水雾灭火系统组成与工作原理细水雾灭火系统由水源 （储水池、 储水箱、储水瓶）、供水装置（泵组推动或瓶组推动）、系统管网、控水阀组、细水雾喷头以及火灾自动报警及联动控制系统组成。一、开式细水雾灭火系统（一）系统组成开式细水雾灭火系统包括全淹没应用方式和局部应用方式，是采用开式细水雾喷头，由配套的火灾自动报警系统自动连锁或远控、手动启动后，控制一组喷头同时喷水的自动细水雾灭火系统。系统组成见图3-5-2 。图 3-5-2 开式细水雾灭火系统示意图1. 开式细水雾喷头 2. 火灾探测器 3. 喷雾指示灯 4. 火灾声光报警器5. 分区控制阀组 6. 火灾报警控制器 7. 消防泵控制柜 8. 控制阀（常开）9. 压力表 10. 水流传感器 11. 压力开关 12. 泄水阀（常闭）13. 消防泵 14.止回阀 15. 柔性接头 16. 稳压泵 17. 过滤器 18. 安全阀 19. 泄放试验阀 20.液位传感器 21. 贮水箱 22. 分区控制阀（电磁 / 气动/ 电动阀）由于供水装置的不同， 细水雾灭火系统的构成略有不同。泵组式系统由细水雾喷头、控制阀组、系统管网、泵组（消防水泵和稳压装置）、水源（储水池或储水箱）以及火灾自动报警及联动控制系统组成，如图3-5-3 所示。瓶组式系统由细水雾喷头、控制阀、启动瓶、储水瓶组、瓶架、系统管网以及火灾自动报警及联动控制系统组成，如图3-5-4 所示。（二）工作原理细水雾开式灭火系统的工作原理如图3-5-5 所示。仅供参考 [整理 ] 第 3 页 共 4 页火灾发生后，火灾探测器动作，报警控制器得到报警信号，向消防控制中心发出灭火指令，在得到控制中心灭火指令或启动信息后，联动关闭防火门、防火阀、通风及空调等影响系统灭火有效性的开口，并启动控制阀组和消防水泵，向系统管网供水，水雾喷头喷出细水雾，实施灭火。二、闭式细水雾灭火系统（一）系统组成闭式细水雾灭火系统采用闭式细水雾喷头，系统组成如图 3-5-6 所示。图 3-5-6 闭式系统示意图1. 闭式细水雾喷头 2. 末端试水阀 3. 水流传感器 4. 分区控制阀（常开, 反馈阀门开启信号） 5. 排气阀（常闭） 6. 火灾报警控制器 7. 消防泵控制柜 8. 控制阀（常开） 9. 水流传感器 10. 压力开关 11. 泄水阀（常闭）12...
