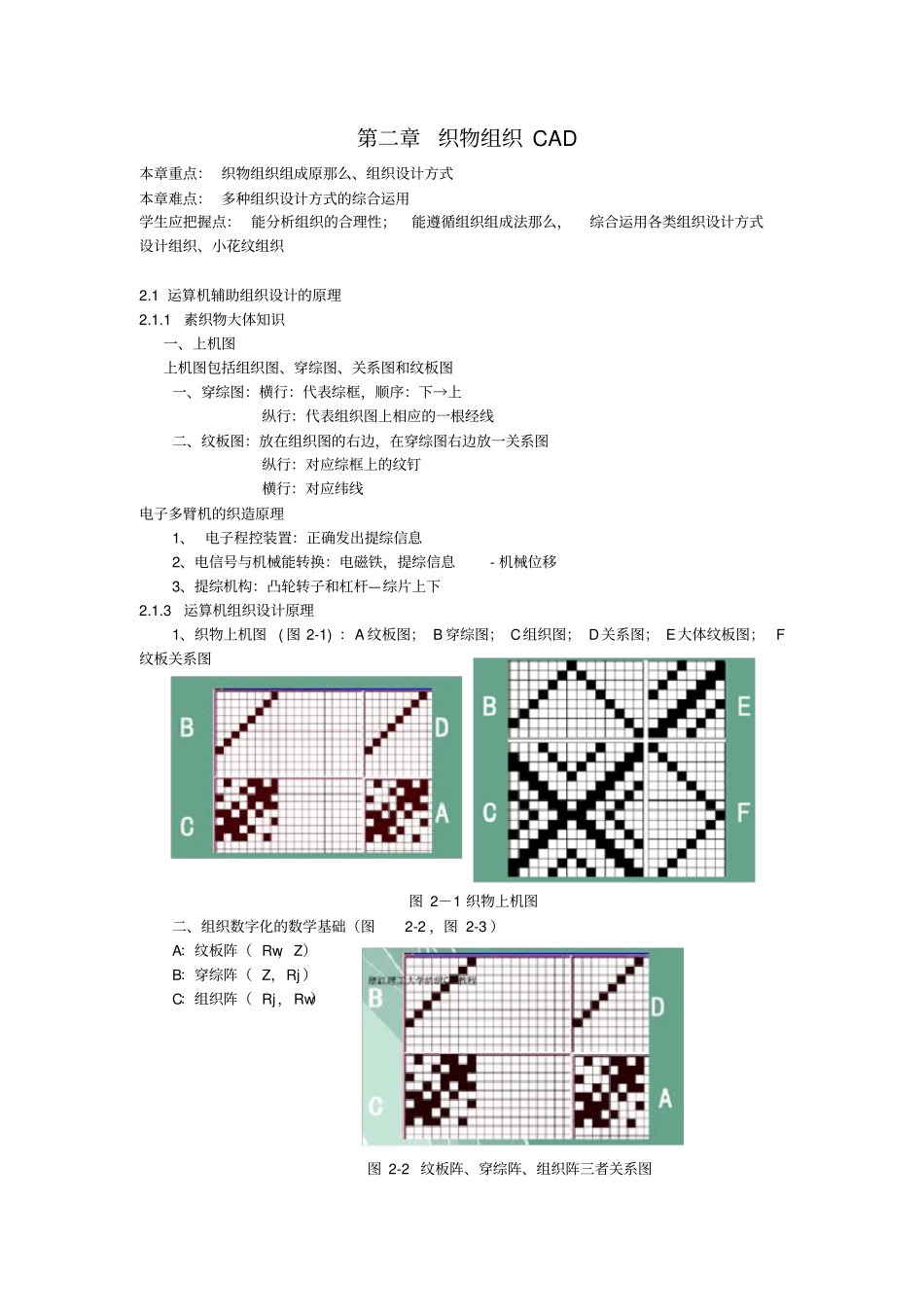

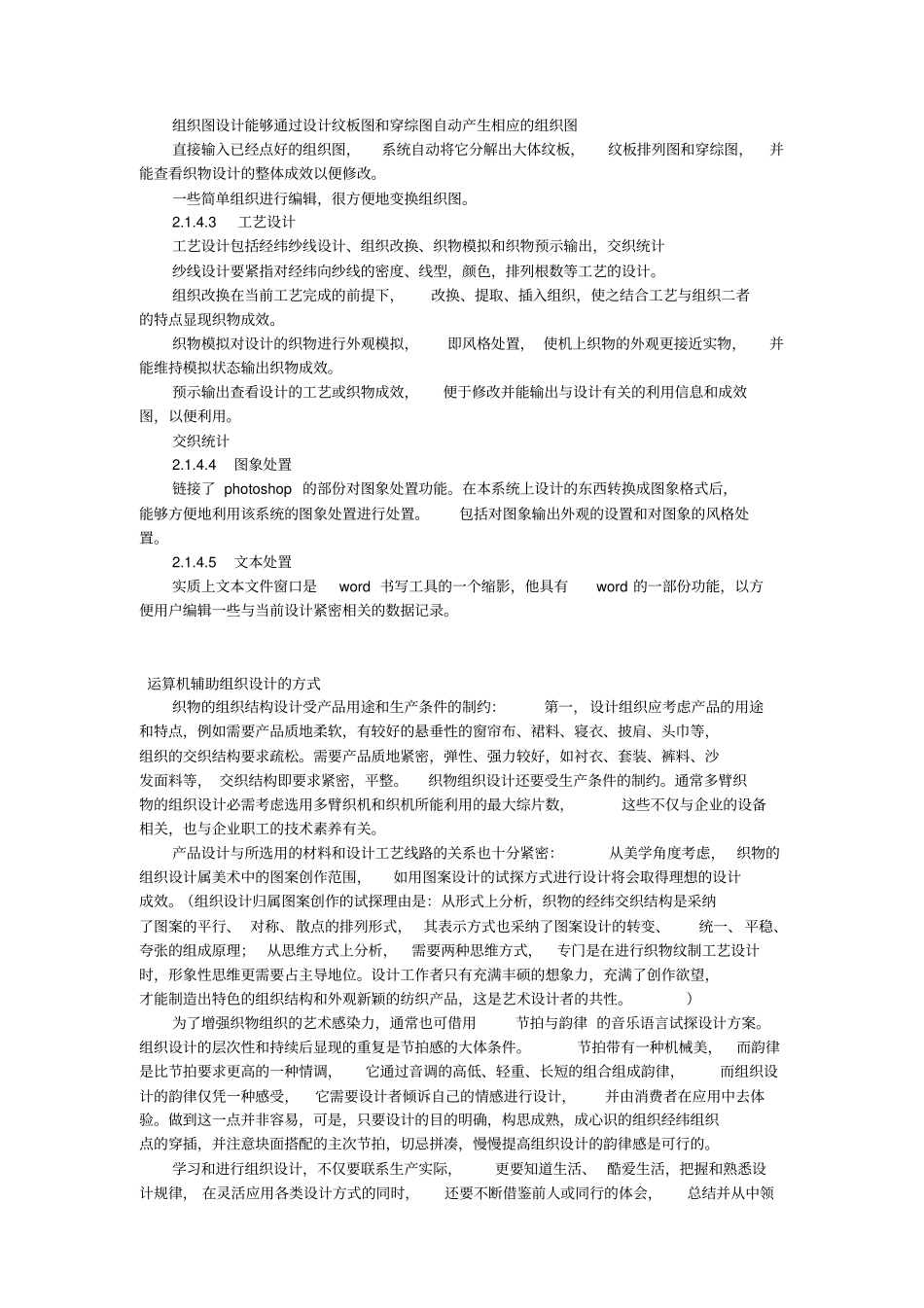

第二章织物组织 CAD本章重点： 织物组织组成原那么、组织设计方式本章难点： 多种组织设计方式的综合运用学生应把握点： 能分析组织的合理性；能遵循组织组成法那么，综合运用各类组织设计方式设计组织、小花纹组织2.1 运算机辅助组织设计的原理2.1.1素织物大体知识一、上机图上机图包括组织图、穿综图、关系图和纹板图一、穿综图：横行：代表综框，顺序：下→上纵行：代表组织图上相应的一根经线二、纹板图：放在组织图的右边，在穿综图右边放一关系图纵行：对应综框上的纹钉横行：对应纬线电子多臂机的织造原理1、 电子程控装置：正确发出提综信息2、电信号与机械能转换：电磁铁，提综信息- 机械位移3、提综机构：凸轮转子和杠杆—综片上下2.1.3运算机组织设计原理1、织物上机图 ( 图 2-1) ：A 纹板图； B 穿综图； C组织图； D关系图； E大体纹板图； F纹板关系图图 2－1 织物上机图二、组织数字化的数学基础（图2-2 ，图 2-3 ）A：纹板阵（ Rw，Z）B：穿综阵（ Z，Rj ）C：组织阵（ Rj，Rw）图 2-2 纹板阵、穿综阵、组织阵三者关系图A： B：01001101 01000000 00010111 00100000 00010000 00101011 A×B = C 00001000 00000100 01110001 00000010 00000001 A：纹板阵（ Rw，Z）E：大体纹板图（J，Z）F: 纹板关系图（ Rw， J）图 2-3 纹板阵、大体纹板图、纹板关系图三者关系图F： E：00010001 01000000 00100011 00100000 01000110 00010000 10001100 F×E = A 00001000 00011001 00000100 00110010 00000010 01100100 00000001 00000010 00000100 00001000 00010000 00100000 01000000 2.1.4素织物设计CAD的大体功能2.1.4.1特点一、设计组织的方便性，自动绘制上机图二、纱线线型、色彩的有效表现3、纱线外观、服用成效的预览4、工艺参数的输出，电子纹板2.1.4.2组织设计组织图设计能够通过设计纹板图和穿综图自动产生相应的组织图直接输入已经点好的组织图，系统自动将它分解出大体纹板，纹板排列图和穿综图，并能查看织物设计的整体成效以便修改。一些简单组织进行编辑，很方便地变换组织图。2.1.4.3 工艺设计工艺设计包括经纬纱线设计、组织改换、织物模拟和织物预示输出，交织统计纱线设计要紧指对经纬向纱线的密度、线型，颜色，排列根数等工艺的设计。组织改换在当前工艺完成的前提下，改换、提取、插入组织，使之结合工艺与组织二者的特点显现织物成效。...
